LIFETEC LT8201VTS Linije u gornjem delu ekrana [ODUSTAO]

Post napisao Japanac » 11 Feb 2015, 20:52

CRT TV
PROIZVOĐAČ:LIFETEC
MODEL: LT8201VTS
MODEL DODATNO:(opcionalno)
EKRAN: A80AEJ15X522
CHASSIS:SCHNEIDER TV17
CHASSIS:
SMPS: Q102 BUZ91A,IC 101TDA16846
MCU;ST92R195B0EPF
VERTIKALA: IC401TDA8177F
FBT:1372.0033C
TUNER:FRONTEND 4002 FH5
***************************************
SIMPTOMI: Sitne horizontalne linije u gornjem delu ekrana.

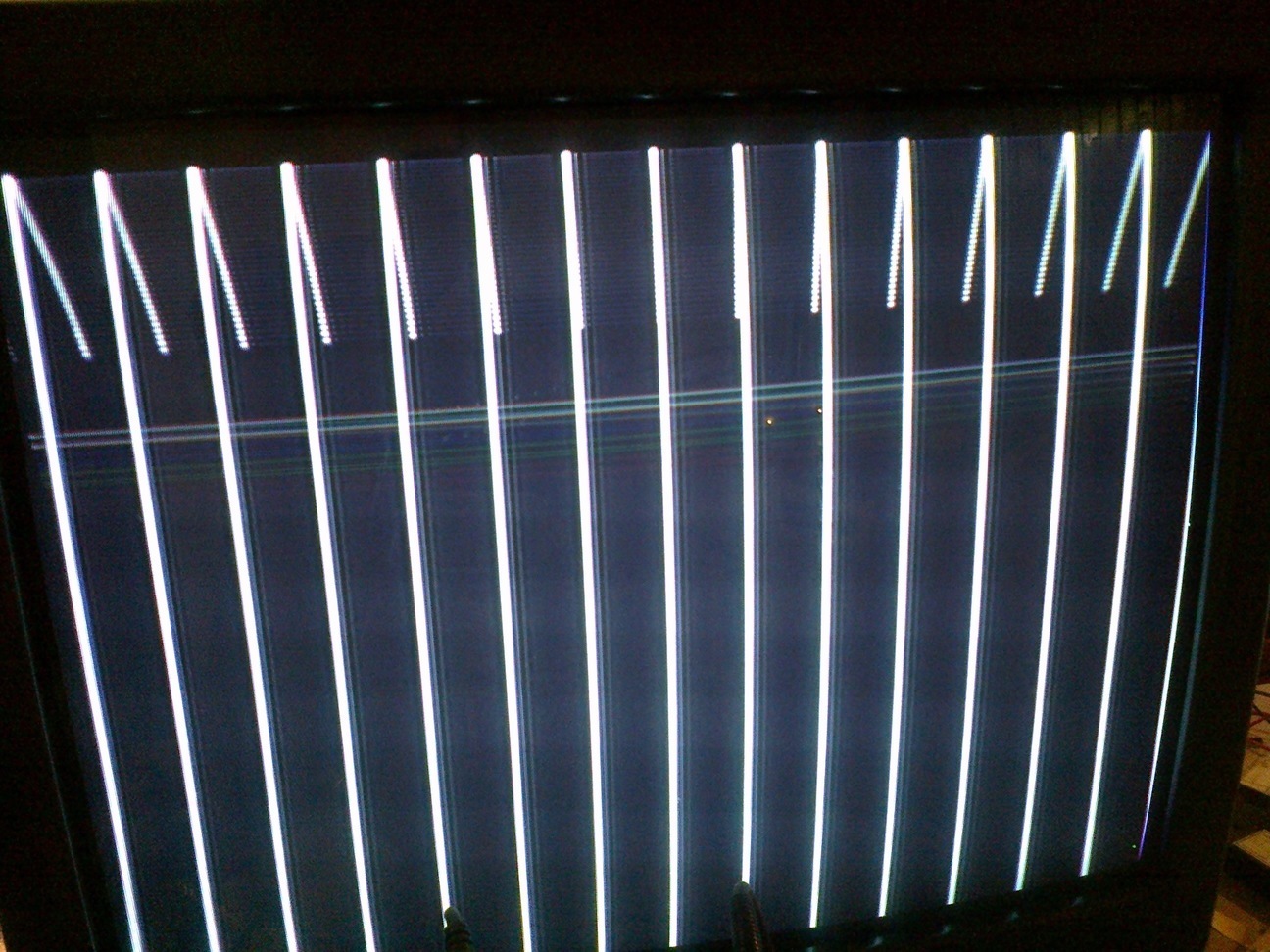

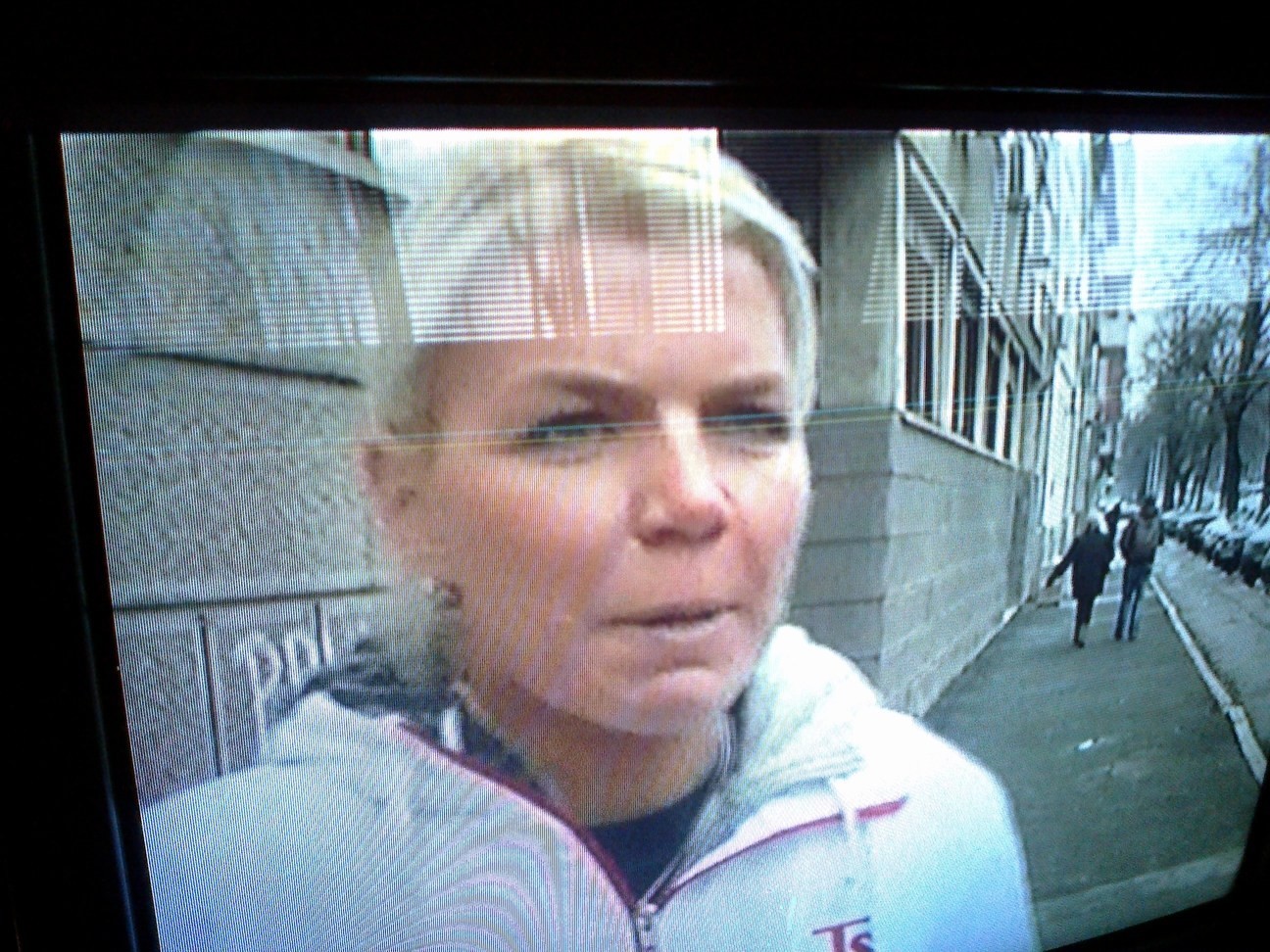

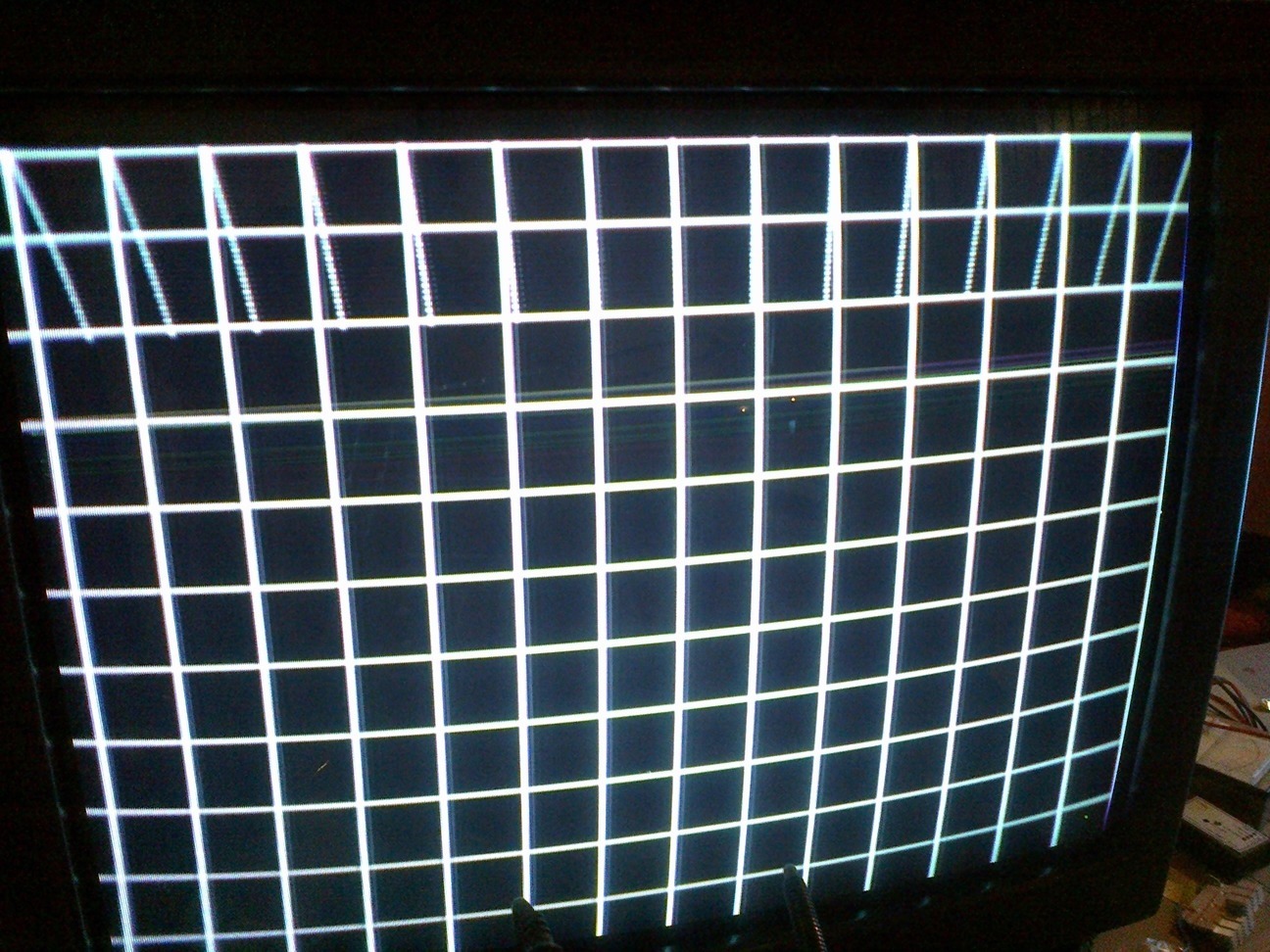

OPIS KVARA i PREDUZETE RADNJE:Tv je dosao sa kvarom da se cuje pulsiranje i nece da startuje.Neispravan je bio his tranzistor Q307 2sc5129,zamenjeni svi kondenzatori u horizontali,mrezi i vertikali,menjano kolo u vertikali,svi delovi su stavljeni novi.TV radi sve normalno ali ima horizontalne bele sitne linije negde oko 15cm od vrha ekrana.Evo slike u prilogu.
Prilog
Zadnja izmena: alexa_pg, dana 19 Jun 2015, 21:01, ukupno menjano 1 put.
Razlog: Upisano "odustao" u naslovu teme

Avatar
spagagz
gx
gx
Postovi: 1583
Pridružen: 29 Dec 2008, 21:47
Location: Gorazde BiH
Specialty: tv-multimedia

Re: LIFETEC LT8201VTS Linije u gornjem delu ekrana

Post napisao spagagz » 11 Feb 2015, 21:42

Provjeri napajanje vertikale.

Avatar
fanzo
Site Admin
Site Admin
Postovi: 20501
Pridružen: 02 Avg 2006, 06:41
Location: Bački Petrovac, Srbija
Phone number: 0038121781575
Specialty: tv-multimedia
Lokacija: Bački Petrovac
Kontakt:

Re: LIFETEC LT8201VTS Linije u gornjem delu ekrana

Post napisao fanzo » 11 Feb 2015, 21:43

Probllem u vertikali. Definitivno.
Svakodnevno usavršavanje je bolje od zakasnelog savršenstva

Avatar
miodrag popovic
gx
gx
Postovi: 2865
Pridružen: 08 Nov 2006, 21:08
Location: Srbija
Phone number: 013/353-463
Specialty: tv
Lokacija: Pancevo

Re: LIFETEC LT8201VTS Linije u gornjem delu ekrana

Post napisao miodrag popovic » 11 Feb 2015, 22:01

Nemas +40V na vertikali.moguce da je neko radio prepravku na vertikali,sa TDA8177F treba +40V [proveri tacan napon u shemi],a sa TDA8177 ne
Zadnja izmena: miodrag popovic, dana 11 Feb 2015, 22:22, ukupno menjano 1 put.
Ko izgubi dobitak, taj dobija gubitak

Avatar
Ribery
___
___
Postovi: 511
Pridružen: 28 Okt 2008, 20:21
Location: Beograd
Contact person: Darko
Specialty: tv-multimedia
Lokacija: Beograd
Kontakt:

Re: LIFETEC LT8201VTS Linije u gornjem delu ekrana

Post napisao Ribery » 11 Feb 2015, 22:07

Ne valja kolo u vertikali, svako drugo novo kolo, bar koje ja kupim ne valja pogotovo to TDA8177 zna da pravi probleme. Gledaj da nadjes neko sa sasije koje radi ili kupi bar 2 komada za svaki slucaj. Pre zamene kola proveri jos jednom sve elemente oko njega.
Posao TV servisera moras da volis da bi radio takav posao. Ovaj posao niko ne uci samo zbog novca.

Avatar
kibsa
_
_
Postovi: 273
Pridružen: 16 Nov 2006, 01:11
Lokacija: BiH

Re: LIFETEC LT8201VTS Linije u gornjem delu ekrana

Post napisao kibsa » 15 Feb 2015, 16:45

Provjeri ti još jednom kvalitet tih kondenzatora u vertikali. Ako su dobri potraži IC sa neke ploče.

Avatar
ivan tv
gx
gx
Postovi: 30
Pridružen: 07 Sep 2010, 14:02
Location: Kać
Specialty: tv

Re: LIFETEC LT8201VTS Linije u gornjem delu ekrana

Post napisao ivan tv » 18 Feb 2015, 06:02

Isključivo polovno kolo i obavezno sa F na kraju.Možda ti je promakao elko na 3.pinu za +45v.

Avatar
alexa_pg
gxu
gxu
Postovi: 3550
Pridružen: 22 Avg 2006, 08:10
Lokacija: Podgorica

Re: LIFETEC LT8201VTS Linije u gornjem delu ekrana

Post napisao alexa_pg » 14 Apr 2015, 23:53

Kolega @Japanac, kakav je status ovog aparata? Zavrsen, nezavrsen, rashodovan...
Proslo je dva mjeseca od pokretanja teme pa da je privodimo kraju.
Alexa

Avatar
Japanac
___
___
Postovi: 518
Pridružen: 18 Nov 2006, 17:11
Location: Srbija
Specialty: satellite

Re: LIFETEC LT8201VTS Linije u gornjem delu ekrana(odustao)

Post napisao Japanac » 19 Jun 2015, 20:38

TV je vracen davno vlasniku,nije imao strpljenje da ceka popravku.Izvinjavam se sto ranije nisam upisao status ove teme.

Avatar
kibsa
_
_
Postovi: 273
Pridružen: 16 Nov 2006, 01:11
Lokacija: BiH

Re: LIFETEC LT8201VTS Linije u gornjem delu ekrana [ODUSTAO]

Post napisao kibsa » 03 Jul 2015, 09:00

Šteta , a kako si bio blizu završetka posla, dotjero si kvar na površinu kutije cigareta. Malo šale, kalega , ne zamjeri. I kod mene je sličnih problema sve više, ljudi su nestrpljivi i cjepidlače. Vrlo često kažu de ti to odma pogledaj , pa ako je puno neću popravljat, kao da ja baš njega čekam i da se Zemlja okreće baš tamo gdje on stoji ( oko njega). Čudno neko vrijeme.
