Vivax 2940 problem vnt RESENO

Postod banertd » 09 Avg 2017, 18:40

CRT TV
FIRMA: Vivax
MODEL: Tv-2940
CHASSIS: CY-PH2529TOP Ver 2.0

***************************************
SIMPTOMI:
Tv radi,ali je slika zatamnjena,nizak nivo belog svetla,
iz trafoa cuje se sistanje i oseca se miris jonizovanog vazduha u delu ispod kaskade gde izlaze zice za fokus i ug2.
Inace sistanje nestane ako se te dve zice izvuku na stranu van kucista pa ponovo startuje Tv.

DETALJAN OPIS KVARA i PREDUZETE RADNJE:
Sasija je u delu oko trafoa bila umazana verovatno sa cadji,tokom rada primetno je bilo probijanje visokog napona posvuda.
Trafo skinut dobro opran,kao i ploca oko istog,kablovi do ekrana,crt ploce,Nakon toga lokalizovan proboj.
Na trafou nije bilo nalepnice sa oznakom,ima odstampano bojom na kaskadi 27P9133B.Po semi je oznaka
trafoa BSC29-0122Z.Moze biti da je vec menjan.
Potrebno utvrditi sta je originalni trafo za ovaj Tv.Kao i da li se moze i gde nabaviti.
Pozdrav
Poslednja izmena od banertd u 19 Avg 2017, 19:13, izmenjeno 1 put ukupno.

Korisnikov avatar
cubica
gx
gx
Postovi: 3310
Pridružio se: 15 Nov 2006, 11:23
Location: IVANJICA
Specialty: tv-multimedia

Re: Vivax 2940 problem vnt

Postod cubica » 09 Avg 2017, 20:03

Trebalo bi da jeste u originalu taj FBT
VIVAX MODEL TV-2940

ploca CY-PH2529TOP ver 4.0
ekran: 29'' TGDC A68EMN021X0A1
mcu:
TDA11126PSN3/3/AP9

eeprom K24C08C
mreza: 3DD5017, 2SC3807, opto PC817, C1815...
vertikala: D78041
HIS: 2SD5036
FBT: BSC 25-N0576
BSC 29-0122Z

Probaj kucaj oznaku trafoa + cena ...recimo, pa vidi ima li kod nas da se nabavi..sam sto nisam bas zadovoljan kvalitetom tih kineskih trafoa koji su jos na lageru i prodaju se..lako je moguce da i kad ugradis..dobijes krivljenje slike ili ustinutu sliku :(

pozz,
cuby
PROSONIC is the best!

Korisnikov avatar
tom
gxu
gxu
Postovi: 2818
Pridružio se: 23 Apr 2007, 20:01
Location: Strumica
Kontakt osoba: TOME
Specialty: tv
Lokacija: Makedonija

Re: Vivax 2940 problem vnt

Postod tom » 09 Avg 2017, 23:06

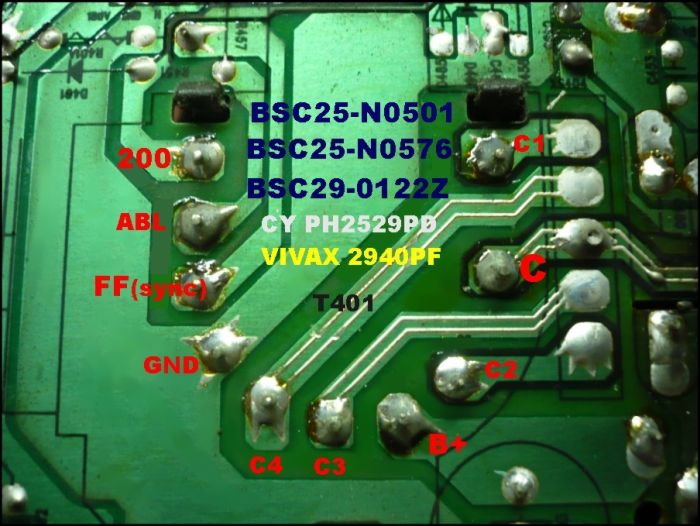

BSC25 N0501 BSC25 N0576 BSC29 0122Z 2529PD VIVAX IMAGO 2940PF D
Prikačeni fajlovi
BSC25 N0501 BSC25 N0576 BSC29 0122Z 2529PD VIVAX IMAGO 2940PF D.jpg
BSC25 N0501 BSC25 N0576 BSC29 0122Z 2529PD VIVAX IMAGO 2940PF D

banertd
_
_
Postovi: 92
Pridružio se: 30 Jan 2012, 23:05
Location: Beograd
Specialty: computers

Re: Vivax 2940 problem vnt

Postod banertd » 10 Avg 2017, 13:52

Slaba korist od pretrage,trafoa sa predlozenim oznakama nema na stanju kod lokalnih dobavljaca.Cini mi se da ce biti gubljenje vremena dalji trud oko ovog Tv-a.
doduse ima originalni da se poruci preko Ali express,ali na slici se vidi jako izguljeni i osteceni deo,pride vreme isporuke 20 do 40 dana.Ostavljem temu aktivnu 5 do 7 dana,ako neko ima nov ili polovan deo,tj zna gde se moze dobaviti neka ostavi poruku.pozdrav

Korisnikov avatar
tom
gxu
gxu
Postovi: 2818
Pridružio se: 23 Apr 2007, 20:01
Location: Strumica
Kontakt osoba: TOME
Specialty: tv
Lokacija: Makedonija

Re: Vivax 2940 problem vnt

Postod tom » 10 Avg 2017, 14:00

BSC29-0122Z

Kod: Obeleži sve

http://www.linkel.rs/products/8234/10/split-trafo/bsc29-0122z-detail

banertd
_
_
Postovi: 92
Pridružio se: 30 Jan 2012, 23:05
Location: Beograd
Specialty: computers

Re: Vivax 2940 problem vnt

Postod banertd » 19 Avg 2017, 19:13

Nabavljen nov trafo sa originalnom oznakom,manji problem je bio sto je malo fizicki veci od prethodnog pa sam morao da izmestim pin za otlonsku,zamenjen PTC,stari varnicio,C402 za RGB napanje, stari ispravan ali smeta ne moze se ubaciti VNT.Nakon starta Tv radi normalno nema sistanja,ali je slika i dalje tamna i mutna da se skoro ne vidi.Fokus mutan po krajevima ekrana.Naponi na katodama R i G po 125V,B 95V,Vg2 190V,Grejanje 8,5V,dolazni signali RGB po 1,25V, i napon na istom konektoru od 9V.Zamenjen C935 ,Vg2 iako je ispravan,C933 stari isusen povecao kapacitet.Nema promena.Ekran regenerisan po metodi opisanoj u jednom od mojih postova,situcija se znacajno popravila,normalizovano osvetljenje i fokus,prepodesen SM u delu RGB drive pa su se povecali naponi dolaznog signala na 2,5-2,8V.Ostalo je isto.Tv je doveden u dosta prihvatljivo radno stanje,slika je malo vise sivkasta nego sto bi trebalo,Vg2 deluje nedovoljno ali je to diskutabilno zbog instrumenta, a i nisam video odavno crt na delu pa je neodgovarajuce poredjenje kontrasta sa LED aparatima.Bice ostavljen nekoliko dana na probnom radu ako ekran ostane na istom nivou moci ce i dalje da se koristi kao upotrebljiv aparat.Eventualno ako pronadjem neke bolje RGB tranzistore starije fabrikacije verovatno cu da ih zamenim. Pozdrav i hvala na pomoci

Korisnikov avatar
Stolle
Site Admin
Site Admin
Postovi: 21904
Pridružio se: 12 Avg 2006, 23:35
Location: Srbija

Re: Vivax 2940 problem vnt RESENO

Postod Stolle » 19 Avg 2017, 19:57

I ostavio si ga sa 8.5V grejanja? Ako je merenje uopšte tačno.

banertd
_
_
Postovi: 92
Pridružio se: 30 Jan 2012, 23:05
Location: Beograd
Specialty: computers

Re: Vivax 2940 problem vnt RESENO

Postod banertd » 16 Mar 2018, 19:57

Nisam blagovremeno procitao post,zauzet sam kojekavim aktivnostima,jest diskutabilno merenje AC opsegom kineskog unimera DT9208A.Nisam tada primetio da filamenti sljaste nesto previse spektakularno,pre bi se reklo da su malcice bili slabije podgrejani nego sto bi inace trebalo.Znam da napon grejanja treba da bude 6V kod normalnih TV aparata.Uostalom do dana danasnjeg TV se nije vratio na reklamaciju,a u pitanju je inace moj poznanik koji ionako ne bi TV nikoga nosio drugoga da mu free of charge popravi aparat.Ne bi da se ponavljam.Ne servisiram aparate komercijalno,vec samo ovima mojima ciganima iz malu,ako se izuzme naturalna razmena sa klijentikanjama....Bas cu svratim neki dan da vidim na sta lici sklopocija,a i pride toga mozda ima neki sistem da je pao,pa treba negde da se ubaci novi jaci.pozdrav
