SOGO TV2903 TXF - Horizontalne linije [ODUSTAO]

Post napisao Stefan7 » 09 Okt 2018, 23:37

CRT TV
FIRMA: SOGO
MODEL: TV2903
CHASSIS: 5800-A5P601-01

***************************************
SIMPTOMI:
Dosao je sa problemom da nece da startuje, cuje se cijukanje.

DETALJAN OPIS KVARA i PREDUZETE RADNJE:

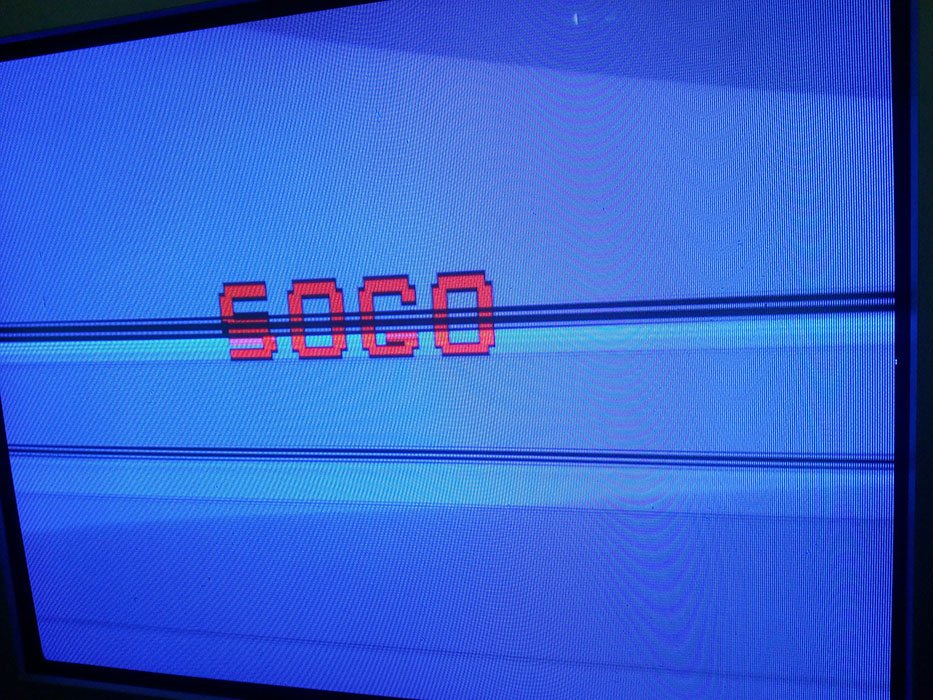

Prilikom provere utvrdjeno je da se probijen blok kondenzator u primaru na poziciji C611 (2,2nF 2KV), tranzistor u hisu (2SC5148), provereni su svi elektroliti i blok kondenzatori i zamenjeni, nakon zamene tv je normalno startovao. Pojavio se drugi problem, nakon nekog vremena rada (uvek razlicito) slika se suzi i vidi se samo gornji deo ekrana sa smetnjama i kao da drhti, ponekad nekoliko puta se ugasi pa upali tv, desava se da nekad radi normalno neko vreme. Zamenjeni su svi elektroliti u vertikali kao i samo IC (TDA4863AJ) ali sad se pojavio problem da cim se malo zagreje pojave se horizontalne linije na ekranu kao na slici dole i pomeraju se po vertikali.
Nemaš dozvole za preuzimanje priloga dodatih postu.
Zadnja izmena: Stefan7, dana 11 Okt 2018, 23:50, ukupno menjano 1 put.

banertd
_
_
Postovi: 123
Pridružen: 30 Jan 2012, 23:05
Location: Beograd
Specialty: computers

Re: SOGO TV2903 TXF - Horizontalne linije

Post napisao banertd » 10 Okt 2018, 10:10

Pregledaj ili bolje zameni male suve kondezatore u kolu vertikale ,ne znam napamet za tu sasiju ali su im oznake tipa 2A473J,33nF/100V i slicno.Uglavnom ih ugrade tik do samotnog otpora,pa ih pregreva.
Ne bi trebalo da su lose diode i plocasti kapaciteti (ako ih ima) za napajanje vertikale,ove komponente uzrokuju povratne rgb linije u vrhu ili dnu ekrana zavisno od toga koja je grana napajanja ostecena,ali proveri ih svakako,no ne mogu se pouzdano pokazati kao neispravne na digi unimer, samo zamenom se otkloni greska.

Stefan7
_
_
Postovi: 43
Pridružen: 31 Avg 2017, 22:40
Location: Srbija, Srbija
Specialty: consumer

Re: SOGO TV2903 TXF - Horizontalne linije

Post napisao Stefan7 » 10 Okt 2018, 12:42

Zamenjeni blok kondenzatori u vertikali, idalje isti problem. Elektrolite proveravam sa ESR.

Avatar
Ribery
___
___
Postovi: 453
Pridružen: 28 Okt 2008, 20:21
Location: Beograd
Contact person: Darko
Specialty: tv-multimedia
Lokacija: Beograd
Kontakt:

Re: SOGO TV2903 TXF - Horizontalne linije

Post napisao Ribery » 10 Okt 2018, 13:58

Taj problem hoce da se javi i kada je negde losa stampa ili kada je stampa u vertikali negde u prekidu. Ovde nisu elektroliti problem. Ja bih proverio stampu i kolo neko drugo bih jos jednom zamenio. Desava se ovakav problem i kad je kolo lose. Ne mora da znaci da ako je novo da je ispravno.Na kraju, ako je to sve OK onda proveriti i samu otklonsku.
Zadnja izmena: Ribery, dana 14 Okt 2018, 10:40, ukupno menjano 1 put.
Nije u zivotu najvaznije ostvariti sve svoje ciljeve, bitno je imati cilj i ka njemu teziti i usavrsavati se !

Stefan7
_
_
Postovi: 43
Pridružen: 31 Avg 2017, 22:40
Location: Srbija, Srbija
Specialty: consumer

Re: SOGO TV2903 TXF - Horizontalne linije

Post napisao Stefan7 » 10 Okt 2018, 17:44

Napisao sam gore ali opet da napomenem. Sa prvim ic, slika se suzi i vidi se samo gornji deo ekrana sa smetnjama i kao da drhti, ponekad se par puta ugasi pa upali tv. Trenutni problem je sa novim ic.

P.S. Probao sam ponovo sa starim ic, ne pojavljuje se problem kao pre da iman sliku samo u gornjem delu ekrana vec kao i sa novim ic.

Avatar
Ribery
___
___
Postovi: 453
Pridružen: 28 Okt 2008, 20:21
Location: Beograd
Contact person: Darko
Specialty: tv-multimedia
Lokacija: Beograd
Kontakt:

Re: SOGO TV2903 TXF - Horizontalne linije [ODUSTAO]

Post napisao Ribery » 14 Okt 2018, 10:44

Steta sto si brzo odustao. Ovakvi "kvarovi" se uglavnom resavaju uspesno.
Nije u zivotu najvaznije ostvariti sve svoje ciljeve, bitno je imati cilj i ka njemu teziti i usavrsavati se !

Avatar
toce
gx
gx
Postovi: 2819
Pridružen: 25 Apr 2007, 22:41
Location: Makedonija

Re: SOGO TV2903 TXF - Horizontalne linije [ODUSTAO]

Post napisao toce » 14 Okt 2018, 12:35

A nisi merio napone kad je slika ok i kad se pojave linije trebao si da zamenis oba dva otpora koji idu sa napajanje na vertikale.
TOCE
