SAMSUNG CB-3335T Nema zvuka

Post napisao SPARTACUS » 21 Mar 2019, 15:50

CRT TV
FIRMA: SAMSUNG
MODEL: CB-3335T
CHASSIS: P69SA1
SMPS: STR-S6707
VIDEO: TDA8361
VERTIKALA: KA2131
ZVUK: TDA7056
EPROM: 24C04
***************************************
SIMPTOMI: Nema zvuka

DETALJAN OPIS KVARA i PREDUZETE RADNJE: Tv nema zvuka, Netko od experata da pomogne da lociram tačan kvar, pregledao sam komponente u okolini TDA7056 i djeluju sve ispravne, a da mijenjam IC trenutno ga nemam,a želio bih pre toga biti djelomično siguran da je ono neispravno.

Avatar
Ribery
___
___
Postovi: 508
Pridružen: 28 Okt 2008, 20:21
Location: Beograd
Contact person: Darko
Specialty: tv-multimedia
Lokacija: Beograd
Kontakt:

Re: SAMSUNG CB-3335T Nema zvuka

Post napisao Ribery » 23 Mar 2019, 11:28

Dok ne dodjes do toga da menjas kolo proveri sve elemente oko kola. Obavezno zameniti sve elektrolitske kondenzatore novim kondenzatorima u napajanju i oko audio integrisanog kola. Koliko je napajanje integrisanog kola na nozici broj 2 i da li je napon stabilan?
Posao TV servisera moras da volis da bi radio takav posao. Ovaj posao niko ne uci samo zbog novca.

Avatar
KASA1
gx
gx
Postovi: 894
Pridružen: 14 Feb 2011, 10:28
Location: Zagreb
Specialty: tv-multimedia

Re: SAMSUNG CB-3335T Nema zvuka

Post napisao KASA1 » 23 Mar 2019, 21:34

TDA7056 funkcionira u vrlo širokom rasponu napona napajanja (5-18V). Provjeri imaš li pobudu na pin-u 3. Taj je NF izlaz jednostavan i ne bi trebalo biti problem riješiti ga (a i čip je vrlo jeftin).

SPARTACUS
_
_
Postovi: 32
Pridružen: 10 Dec 2012, 11:21
Location: Krupa na uni
Warranty service: Nista
Contact person: milovan-e

Re: SAMSUNG CB-3335T Nema zvuka

Post napisao SPARTACUS » 23 Mar 2019, 22:41

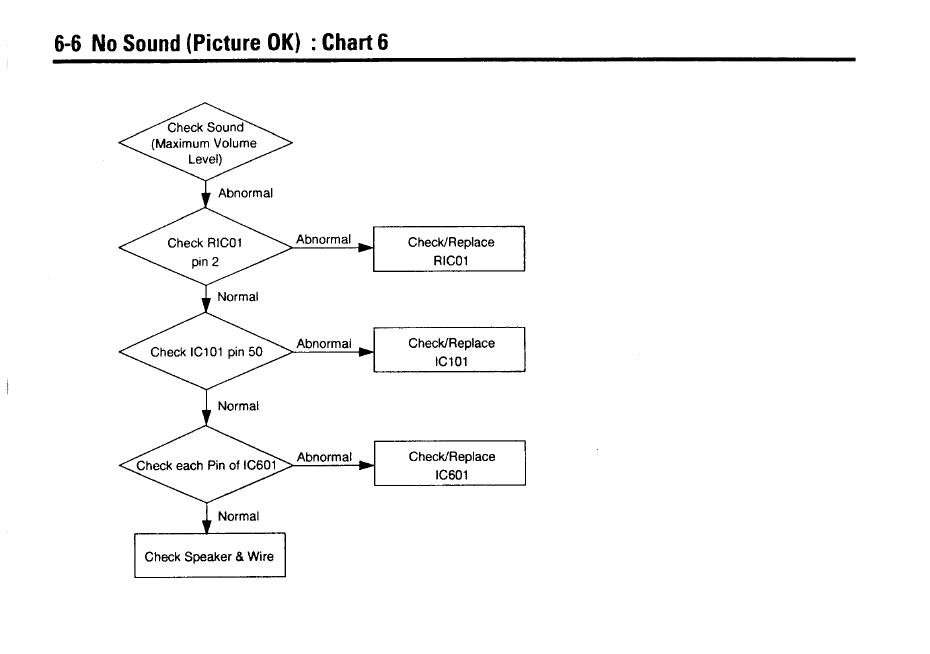

imam na pin-u 1. i 2. 16,1V (da to zaboravih navesti u prvom postu) na pin-u 3. nemam ništa.na ovoj šemi koj imam imaju neke vrste kvarova i šta pregledati,tako da na TMS73C127 pin 2. treba provjeriti, a takođe i na TDA8361 pin 50. e sad pitanje šta bih ja trebao imati na tim pinovima određenu voltažu i ferkvenciju neku na šemi nevidim da ima navedena voltaža na tim pinovima
Prilog

Avatar
KASA1
gx
gx
Postovi: 894
Pridružen: 14 Feb 2011, 10:28
Location: Zagreb
Specialty: tv-multimedia

Re: SAMSUNG CB-3335T Nema zvuka

Post napisao KASA1 » 24 Mar 2019, 13:28

KASA1 je napisao:
23 Mar 2019, 21:34
.. Provjeri imaš li pobudu na pin-u 3...
Osciloskopom.

SPARTACUS
_
_
Postovi: 32
Pridružen: 10 Dec 2012, 11:21
Location: Krupa na uni
Warranty service: Nista
Contact person: milovan-e

Re: SAMSUNG CB-3335T Nema zvuka

Post napisao SPARTACUS » 25 Mar 2019, 20:36

Nemam osciloskop,(u fazi sam nabavke) imam samo multimetar koji može mjeriti ferkvenciju do 10Mhz

Avatar
alexa_pg
gxu
gxu
Postovi: 3549
Pridružen: 22 Avg 2006, 08:10
Lokacija: Podgorica

Re: SAMSUNG CB-3335T Nema zvuka

Post napisao alexa_pg » 25 Mar 2019, 22:02

Ako nemaš osciloskop, sigurno imaš neke slušalice, makar od mob. telefona. Jedan kraj slusalica na masu a drugi kraj preko kondenzatora par uF ( 1 do 10) na pin 3 kola TDA7056. Ako u slusalicama ima tona, znaci da je neispravan izlazni stepen. Ako tona nema ni na slusalice, kvar je oko kola TDA8361
Alexa

SPARTACUS
_
_
Postovi: 32
Pridružen: 10 Dec 2012, 11:21
Location: Krupa na uni
Warranty service: Nista
Contact person: milovan-e

Re: SAMSUNG CB-3335T Nema zvuka

Post napisao SPARTACUS » 25 Mar 2019, 23:44

Probao sam eksperiment sa slušalicama i imam zvuk,znači TDA7056 je neispravno ?

Avatar
KASA1
gx
gx
Postovi: 894
Pridružen: 14 Feb 2011, 10:28
Location: Zagreb
Specialty: tv-multimedia

Re: SAMSUNG CB-3335T Nema zvuka

Post napisao KASA1 » 26 Mar 2019, 08:45

Po svemu sudeći,... pobudu imaš, napajanje imaš. Ostaje ti provjera pasivnih elemenata oko čipa, sam čip i zvučnik.
