Samsung CW29Z404N - Suzena i izoblicena slika E/W, RGB linije na vrhu

[Stefan7]

CRT TV
FIRMA: Samsung
MODEL: CW29Z404N
CHASSIS: KS7C
PCB(oznake na štampanoj ploči): AA4101214G

***************************************
DETALJAN OPIS KVARA i PREDUZETE RADNJE:
Uredjaj je dosao sa problemom da je nesto puklo i smrdi paljevina. Nakon otvaranja ustanovljeno je da je probio HIS tranzistor TT2206 umesto kojeg je stavljen 2SC5793, pregorela je na stampi zica od horizontalnog kalema koju sam zalemio direktno na plocu. Otpor horizontalnog kalema je 2OhM a vertikalnog 8,6OhM. Da napomenem da sam prelemio lose lemove i proverite elektrolite.

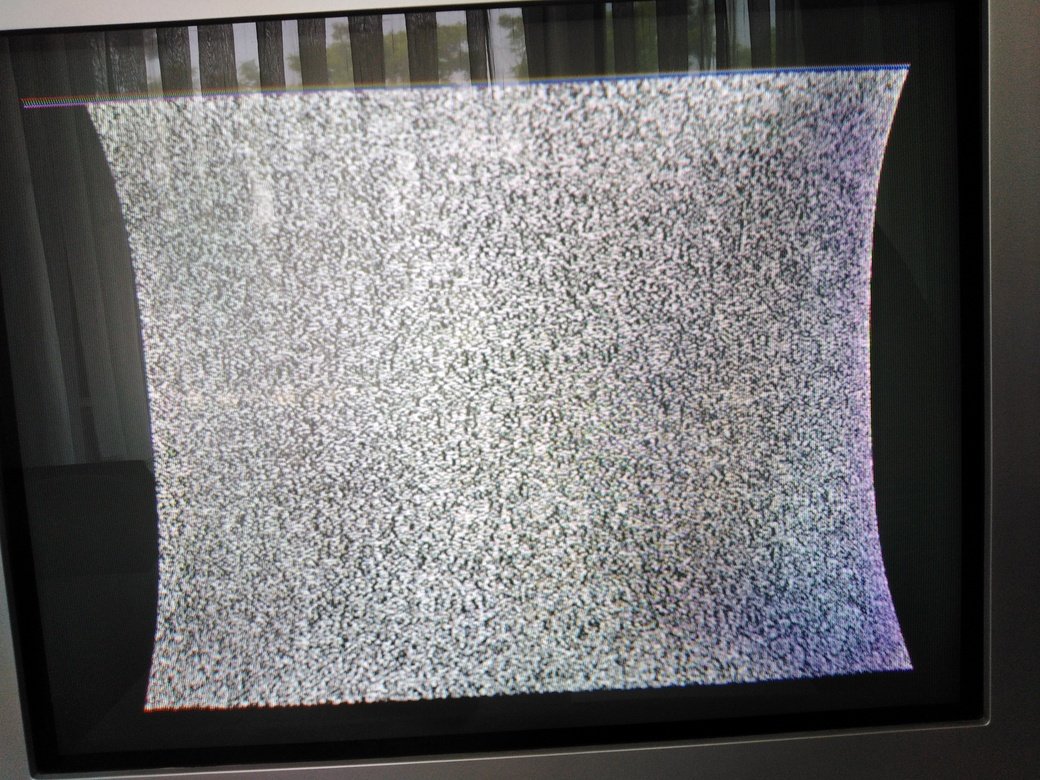

Kad je odradjeno sve ovo sto gore pise dobijena je slika ali je suzena i izoblicena E/W i ima RGB linije pri vrhu (zamenjen elektrolit 50V 100uF u vertikali).

[nec]

Proveri blokove na OW

[Stefan7]

@nec Hvala.

Problem je resen zamenom blok kondenzatora u hisu 822J 1600V (8200pF) takodje su i ostali zamenjeni ali glavni problem je bio u pomenutom. Ostalo je da se tv proveri u radu pa stavljam reseno.

[alexa_pg]

Problem je resen zamenom blok kondenzatora u hisu 822J 1600V (820pF)...

Moguce da je greska u pisanju...
Kondenzator na kome pise 822J nije 820pF vec 8200pF
Prema tome, ako si ugradio 820pF obavezno ga zamijeni sa 8200pF jer ce ti se u protivnom vratiti kao reklamacija.

[Stefan7]

@alexa_pg Greska je u pisanju, stavljen je identican.

P.S. Ispravljena greska u postu iznad i stavljeno reseno.
