LG, MC019A - pali/gasi sliku na uvijanje ploce, RGB linije na vrhu [ODUSTAO]

[Stefan7]

CRT TV
FIRMA: LG
MODEL: nigde ne pise, ako neko zna neka kaze pa cu da dopisem
CHASSIS: MC019A
PCB(oznake na štampanoj ploči): 6870VM0224M(0)031217 K.J.H G

***************************************
DETALJAN OPIS KVARA i PREDUZETE RADNJE:
Uredjaj je dosao sa problemom da dok je hladan pali/gasi sliku na uvijanje ploce (odprilike negde na polovini ima pukotina ili sta vec), kad je sve ok slika je plava a kad nije onda je crna i ima rgb linije na vrhu.

Provereni su svi elektroliti i zamenjeni losi (primar, sekundar 160V 47uF, svi u vertikali). Blok kondenzatore u vertikali sam proverio i ok su. Pre svegq opisnog sam prelemio trafo u mrezi, fbt, vertikalu, crt plocicu.

[vlatkocopa]

Kada je crn ekran pojacaj screen na trafou i vidi sta ces dobiti na ekranu,ako dobijes horizontalnu liniju moguce je da prekida integralac za vertikalu...

[Stolle]

MODEL: nigde ne pise, ako neko zna neka kaze pa cu da dopisem

Ovo više liči na vic. Kako će neko da ti kaže koji je model, a TV je kod tebe.
Ako ne znaš, dodaj u naslovu, LG bez modela, MC019A, da ne bude nedoumica i nepotrebnih potpitanja.
Što se tiče kvara, i tu je prosto nemoguće pomoći, ploča je kod tebe, moraš da kopaš i kopaš...Takvi kvarovi ponekad mogu da budu izuzetno nezgodni. Samo upornost, ako se uopšte isplati.

[Stefan7]

@vlatkocopa ne dobijem hrizontalnu belu liniju na sredini ekrana kao kad je vertikala neispravna vec dobijem samo povratne linije.

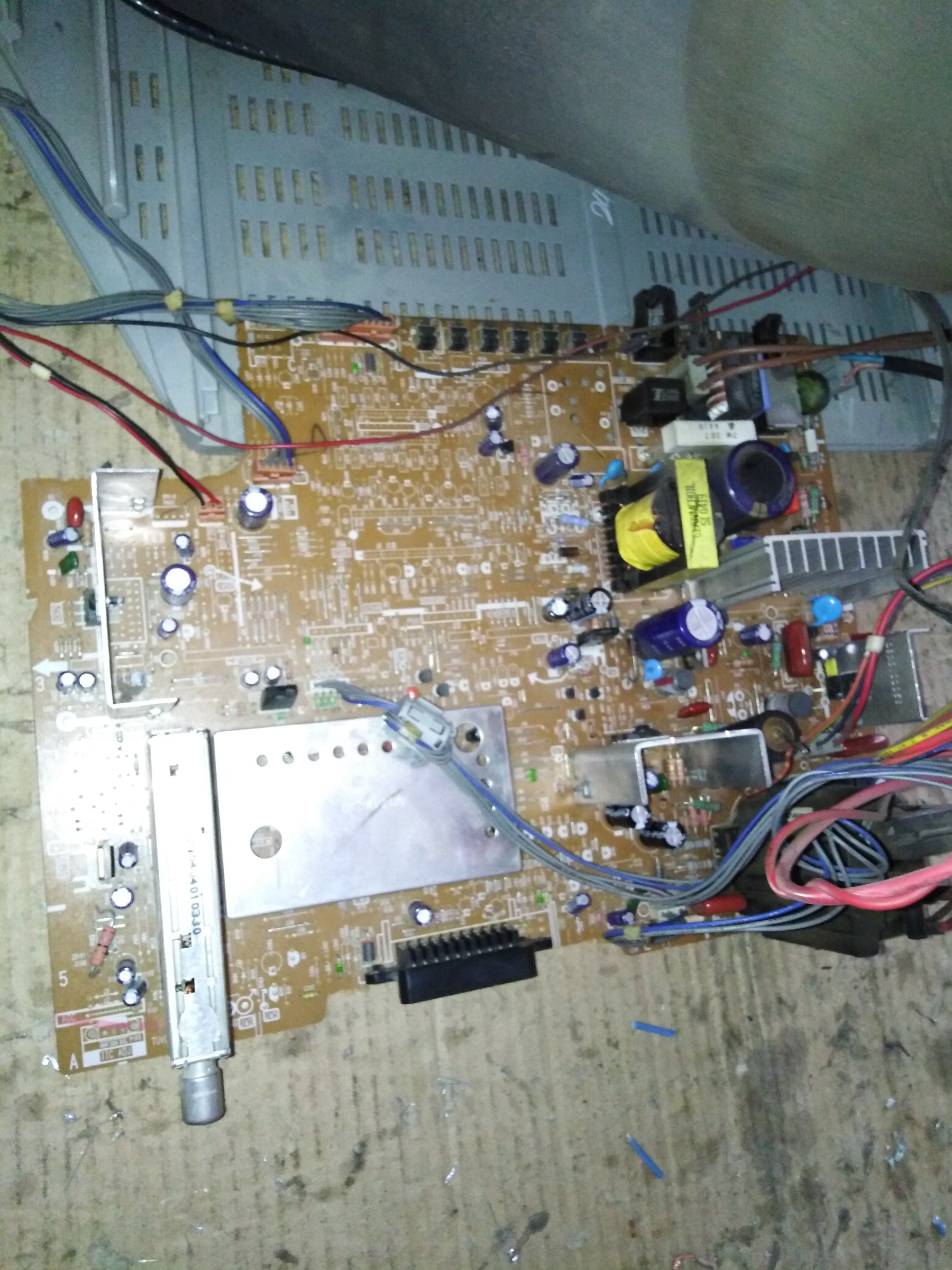

@Stolle nije nikakav vic vec mozda neko prepozna TV po slikama i sasiji. Probao sam sa prelemljavanjem ali nista nisam dobio.

Kad pritisnem hladnjak od vertikale, javlja mi se pomenuti simptom tako da kontam da je tu negde problem. Kad se zagreje sve radi lepo (primetio sam kad se zagreje hladnjak vertikale onda krene da radi lepo).

[Ribery]

Kvar je veoma gadan sto kaze Stole i ja mrzim ovakve kvarove. Probaj prvo da zagrevas plocu fenom da vidis kakve se promene javljaju prilikom zagrevanja i hladjenja. Ono sto bih ja probao to je da lociram u kom delu na uvijanje ploca pravi problem. Hoce da bude kod ovakvih kvarova i kontakt greska gde se vod stampane ploce odvaja od nekog dela koji je zalemljen ali ti jedino dobra lupa i unimer pomazu. Resavao sam i takve kvarove ali se izgube dani nekada. Srecno .

[cubica]

Skini vertikalu, ocisti nogice, ocisti bakrene vodove i predji skalpelom ocisti i proveri da se mozda neko ''okce'' ne odvoji od bakrenog voda, i hladnjak preletuj i ucvrsti i zaletuj pravilno na ploci. Ako sumnjaš da vertikala nije dobro zaletovana, skalpelom zagrebi bakreni vod malo dalje pa zaletuj neka uhvati dalje od okca. Proveri da li sa gornje strane ploce mozda ima neka bela linija u pertinaksu koja bi uputila ne mesto pucanja ploce, proveri da li se neki delovi kapacitivno dohvataju, mozda cak i parce lema ili kuglica kalaja, nekad i malo duze katovana nogica komponente moze da pada preko bakrenog voda i sl..Teško da možeš dobiti savet tačno šta da uradiš za takav kvar, sve je na tebi sad i na strpljenju, to ti je ono kad kažu ''malo mu nešto fali''. Da li su ledja vertikale dobro legla na hladnjak?
cuby

[miodrag popovic]

Za početak prelemi celu ploču.bukvalno sve.sve lemove prelemi.

[bada]

Probaj da trljaš četkicom za zube po lemovima (kad je tv uključen), za početak po vertikali i oko nje.

[KASA1]

..Teško da možeš dobiti savet tačno šta da uradiš za takav kvar, sve je na tebi sad i na strpljenju,

Tako je,... skalpel, fen, četkica za zube ili partfiš,... mislim da smo dovoljno elaborirali o tome.

[Stefan7]

@miodrag popovic Prelemljen cela ploca bez efekta.
@bada Trljao, trljao pa na kraju sve prelemio .

[miodrag popovic]

U prevodu prekida neka od komponenti.Sada juriš kad radi-kada ne radi razlike,uzrok i posledicu.Dioda,integralac...Nema više pomoći moraš sam dalje.Proverio da nije napukla ploča kako je savjetovano?

[majstorr]

Da staviš drugu vertikalu?
