PLASMA TFT LCD CRT TV - Princip rada

Post napisao ndusan » 22 Avg 2007, 00:05

Interesuje me literatura vezana za u koj su objasnjeni principi rada lcd, tft ,plazma televizora , Moze neki sajt ili gde bih mogao da kupim ovu literaturu.

Avatar
fanzo
Site Admin
Site Admin
Postovi: 20534
Pridružen: 02 Avg 2006, 06:41
Location: Bački Petrovac, Srbija
Phone number: 0038121781575
Specialty: tv-multimedia
Lokacija: Bački Petrovac
Kontakt:

Post napisao fanzo » 22 Avg 2007, 00:17

ima na engleskom. Jel može?
Svakodnevno usavršavanje je bolje od zakasnelog savršenstva

Avatar
Majstor Duja
____
____
Postovi: 4171
Pridružen: 23 Avg 2006, 17:29
Location: Novi Sad - centar
Warranty service: http://www.elektrocentar.com
Contact person: Goran Duic
Specialty: tv-multimedia

Post napisao Majstor Duja » 22 Avg 2007, 11:12

LCD (Liquid Crystal Display):
Matriks (pixeli poredjani u dve ose) se formira pomocu polarizujucih kristala rastopljenih u elektrolitu, koji se prilikom pojavljivanja
napona na krajevima celije polarizuju i tako propustaju svetlost, nema pozadinskog osvetljenja, slab kontrast ali radi na extremno
niskim razlikama potencijala (naponu) od svega 200-300mV, potrosnja struje je zanemarljiva...mane su se ogledale u sporosti odziva pixela ali je zato vek trajanja neogranicen (dokle god vazduh ne udje u prostor elektrolita..nekad i 20 godina...)
http://en.wikipedia.org/wiki/Liquid_crystal_display

TFT LCD (thin Film Transistor) LCD:
Matriks formiran od tri osnovne boje RGB (crvena, zelena, plava), opet su u upotrebi polarizujuci kristali ali ovaj put su pogonjeni tranzistorom
implementiranim u elektrolitu koji ih okida tako da je poboljsana kotrola samih kristala u smislu jacine polarizacije kao i brzine iste.
Brzina polarizacije je vreme potrebno da se pixel prebaci iz stanja od 10% do 90% "zatamnjenosti" (12mS, 8mS....).
U tu svrhu su razvijeni kontroleri koji vise adresiranje i kontrolu pixela, radni napon je i dalje relativno nizak (oko 1,5V) dok struja raste sa
brojem pixela i dostize i do 15-20A po panelu sto opet nije mnogo ako se izracuna snaga od 20-30W. Potrebno je pozadinsko osvetljenje.
...mane su losa prostorna projekcija (ugao gledanja je relativno mali) zatim problem je u kontrastu kao i u prikazivanju slike van projektovane
rezolucije, recimo ekran je 19inch i ima 1280X1024, bilo koja rezolucija ispod te rezultuje losijom slikom (na pr. konture, ivice predmeta su
nejasne)...ta tehnologija je jos uvek u razvoju a sami paneli imaju vek trajanja od 10000h ili 5-7 godina baziranih na 8 satnoj dnevnoj upotrebi...
http://en.wikipedia.org/wiki/TFT_LCD

PLAZMA (PDP):
Matriks je formiran opet od tri boje ali je sacinjen od sicusnih kapsula koje sadrze inertni gas tipa neona ili ksenona koji se prilikom pojave
elektricnog potencijala pretvaraju u plazmu ("uzare" ili zapale se) i iniciraju fosforni nanos na kapsuli da emituje svetlost, zbog tog fosfora plazma
displeji pate od pojavljivanja "duhova" u slici kod emitovanja stacionalnih slika (slika se otisne u ekranu). Nema pozadinskog osveljenja.
Radni napon je dosta visok (oko 90-120V) za adresiranje tj. iniciranje pixela ali je struja relativno mala ali ipak trose pozamasnu
snagu (oko 200-300W). Ekrani imaju brzi odziv i osvetljaj nezavisno od rezolucije. Inace ova tehnologija je po koncepciji najbliza staroj CRT
teh. izrade jer je princip rada skoro isti. Tehnologija Plasma panela je dosegla svoj vrhunac i vise se ne razvija.
Mana plazma ekrana jeste da zbog miniturizacije sistema, kompleksnosti samog panela i velike potrosnje energije dolazi do cestog otkaza
adresnih cipova i kvara samog panela...vek trajanja ekrana je oko 5000 sati ili 2-3 godine bazirane na 8-satnoj dnevnoj upotrebi.
http://en.wikipedia.org/wiki/Plasma_display
Rule #1 "Always stand for what you believe, even if it means standing alone."

ndusan
_
_
Postovi: 15
Pridružen: 01 Avg 2007, 11:21
Lokacija: Pancevo

Post napisao ndusan » 22 Avg 2007, 17:04

Moze

Avatar
fanzo
Site Admin
Site Admin
Postovi: 20534
Pridružen: 02 Avg 2006, 06:41
Location: Bački Petrovac, Srbija
Phone number: 0038121781575
Specialty: tv-multimedia
Lokacija: Bački Petrovac
Kontakt:

Post napisao fanzo » 22 Avg 2007, 17:33

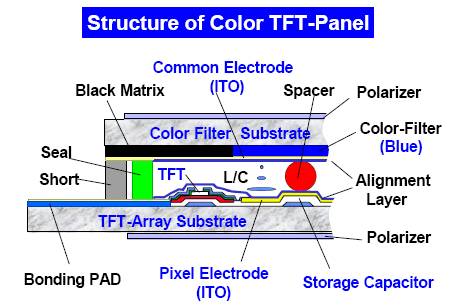

Evo još nekoliko objašnjenja , ali na engleskom. U prilogu je malo detaljnije objašnjen princip rada TFT LCD panela.
Mada nije naodmet i posetiti linkove koje je naš kolega gos'n Duja postavio.
Prilog
about tft lcd.rar
(652.03 KiB) Preuzeto 765 puta.
TFT Ffundamentals.rar
(1.05 MiB) Preuzeto 854 puta.
Zadnja izmena: fanzo, dana 23 Sep 2007, 02:24, ukupno menjano 1 put.
Svakodnevno usavršavanje je bolje od zakasnelog savršenstva

Avatar
fanzo
Site Admin
Site Admin
Postovi: 20534
Pridružen: 02 Avg 2006, 06:41
Location: Bački Petrovac, Srbija
Phone number: 0038121781575
Specialty: tv-multimedia
Lokacija: Bački Petrovac
Kontakt:

Post napisao fanzo » 22 Avg 2007, 17:43

To je bilo malo osnovnije , a sad evo jednog malo konkretnijeg primera izvedenog na TFT LCD firme LG
Prilog
LCD TV - Technical Training.rar
(856.39 KiB) Preuzeto 1466 puta.
Zadnja izmena: fanzo, dana 23 Sep 2007, 01:41, ukupno menjano 1 put.
Svakodnevno usavršavanje je bolje od zakasnelog savršenstva

ndusan
_
_
Postovi: 15
Pridružen: 01 Avg 2007, 11:21
Lokacija: Pancevo

Post napisao ndusan » 22 Avg 2007, 21:34

Hvala za informacije . Pregledao sam sve ponudjeno ima dosta zanimljivog ,mada mene vise interesuje sredina samih uredjaja od tjunera pa do panela. Dosta toga sam znao od ranije ;narocito sam dosta saznao iz casopisa mikroserviser i prava je steta sto ga vise nema vise. Popravkom tv uredjaja se bavim iz hobija is svaka informacija mi dosta znaci.
Pozdrav ,hvala jos jednom :lol:

Avatar
Majstor Duja
____
____
Postovi: 4171
Pridružen: 23 Avg 2006, 17:29
Location: Novi Sad - centar
Warranty service: http://www.elektrocentar.com
Contact person: Goran Duic
Specialty: tv-multimedia

Post napisao Majstor Duja » 23 Avg 2007, 10:09

ndusan je napisao:... mene vise interesuje sredina samih uredjaja od tjunera pa do panela...
Pa taj deo je isti za svaki TV a ne samo za navedene...
RF prikljucak-tuner-MF-digitalna konverzija slike tona-rgb i geometrija-ekran

...opisacu ceo princip u lepljivoj "Osnovni Koraci Servisiranja Aparata i Uređaja" ...
Rule #1 "Always stand for what you believe, even if it means standing alone."

braos
_
_
Postovi: 2
Pridružen: 09 Jan 2007, 14:48

Post napisao braos » 27 Avg 2007, 10:51

Samsung plasma training
Prilog
Samsung_plasma_training.zip
samsung plasma
(9.09 MiB) Preuzeto 1227 puta.

Avatar
chellawy
gx
gx
Postovi: 5356
Pridružen: 12 Avg 2006, 22:25
Location: Bačka Palanka
Contact person: SIX
Specialty: tv

Post napisao chellawy » 16 Feb 2008, 00:15

cini mi se kako ce DLP tehnologija da pregazi plasmu i LCD ..

http://www.dlp.com/hdtv/3-d_dlp_hdtv.aspx
Kompletna ponuda rezervnih delova koja će biti veoma ažurirana u narednih dve ,dve i po godine :)
https://www.kupindo.com/Clan/chellawy/SpisakPredmeta

Avatar
chellawy
gx
gx
Postovi: 5356
Pridružen: 12 Avg 2006, 22:25
Location: Bačka Palanka
Contact person: SIX
Specialty: tv

Post napisao chellawy » 16 Feb 2008, 00:39

a evo i kako su o tome pricali englezi pre par godina.....

http://www.avforums.com/forums/showthread.php?t=61976
