TV SEG CTV-21406 TXT/S Chassis 11AK30-A14, greje se BU808DFX

[SPARTACUS]

TV SEG CTV-21406 TXT/S

imam problem sa ovom šasijom u TV SEG,TV je došao sa probijenim Tranzistorom Q603 C5388 na njegovo mjesto stavljen BU808DFX ali se za 30sekundi zagreje na 80c i ja izgasim da nebih stradao, mijenjao sam i C613 10uf 63V stavljen 22uf 63V i zamjenjeni blokovi C618 i C619 ali stanje je ostalo isto.

[miodrag popovic]

Ako bude slika dobra za tih 30 sekundi-loš je tranzistor novi.
Ako slike nema za tih 30 sekundi verovatno loš VN trafo

[SPARTACUS]

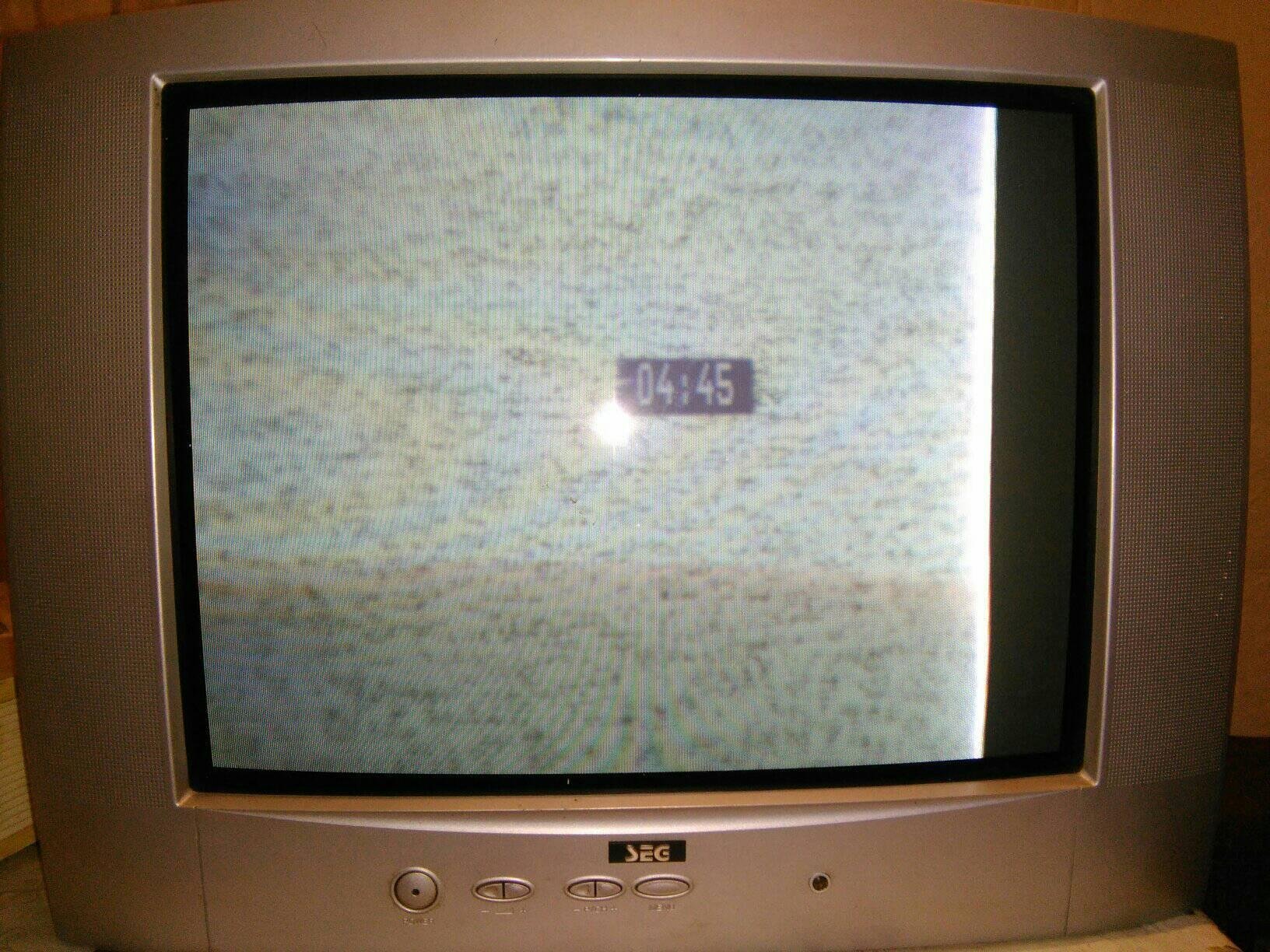

Nisam kopčao antenu ali imam normalan raster i sat odbrojava na ekranu

[SPARTACUS]

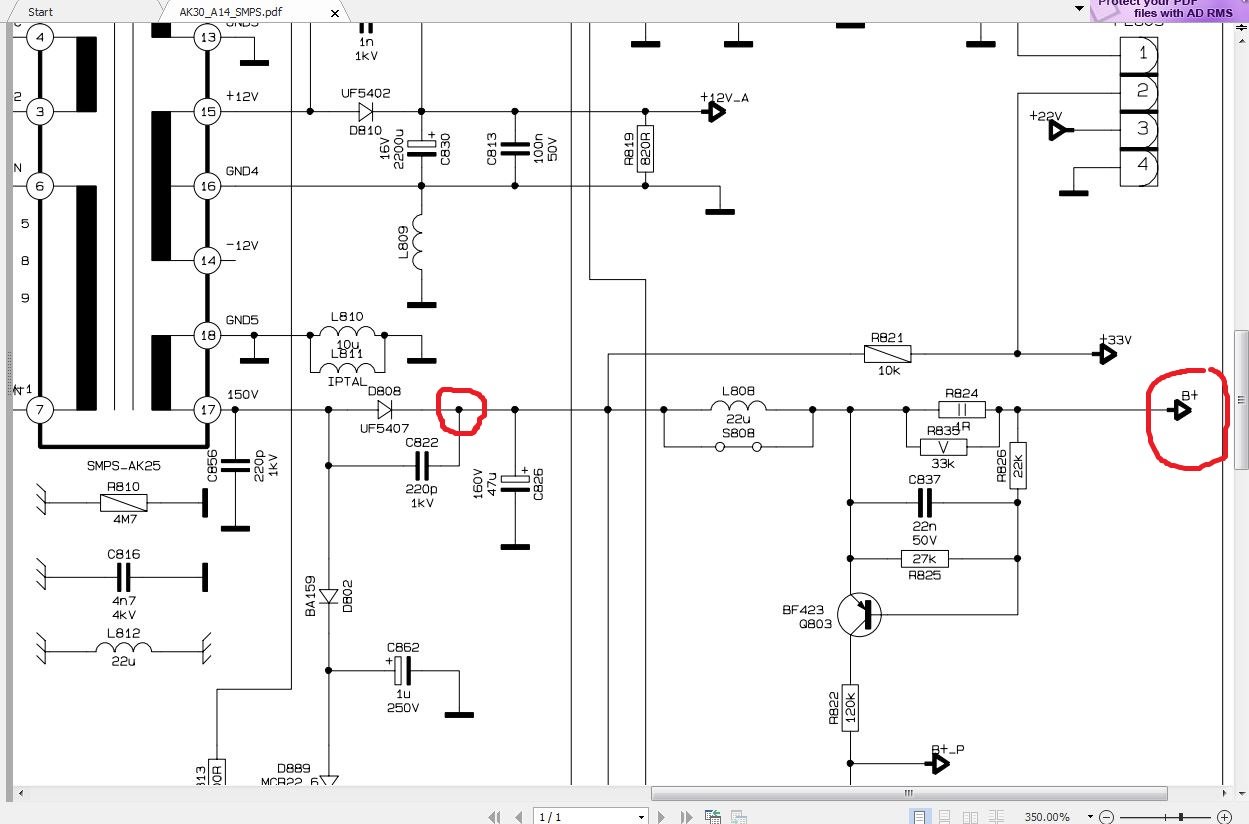

imam i šemu,po šemi ovaj napon na B+ i diodi D808 je 150V kod mene je 113V jel moguće da je to neka greška na šemi ,ili tranzistor se greje zbog toga?

[alexa_pg]

Otvorena nova tema!

[alexa_pg]

Napiši u svom prvom postu koja je tačna oznaka modela TV aparata.
Najčešće su se manji TV aparati napajali sa 110/120V a veliki sa 150V
Pretpostavljam da je ovdje u pitanju manji aparat i da je napon 113V koji si izmjerio dobar.

Ako aparat radi kao što kažeš a samo se grije tranzistor, probao bih da ugradim neki drugi.

Ako nemaš drugi Darlington, ovdje imaš napisano kako da ga napraviš
viewtopic.php?p=172240#p172240

[SPARTACUS]

Druge tranzistore nemam i ove sam morao poručiti poštom i biće da su loši

[SPARTACUS]

sad sam primetio kako se tranzistor greje tako sužava sliku sa jedne strane a na početku bude normalno puni ekran,sad sam ga pustio malo duže i svega minut je izržao i trantzistor je probio.

[alexa_pg]

Taj tranzistor nije ni bio dobar. Napravi Darlington po uputstvu sa datog linka
