TV Körting-Gorenje BTV201(Rešeno)

[antalj]

Pitanje za starije majstore:
Kod ovog tipa televizora ne radi ispravno mreža,kad opteretim sa sijalicom od 60W umesto 150V imam samo oko 110V.Bukvalno sve sam menjao proveravao ali neispravnog dela nigde,sumnjam da su mi tiristori razlog za niži napon,i njih sam već zamenuo sa novim,ali rezultata nema.Interesuje me dali znate gde bi mogao nabaviti kvalitetne tiristore BR303 ili adekvatnu zamenu za njih?

[rubin_miki]

ja mislim da u tiristorima nije ti problem vec u trimeru i elkosima primar/sekundar..

[antalj]

Menjao sam ih sve ponaosob(elektrolite)i znaš zbog čega sumnjam još na tiristore,kad im promenim mesta(ima ih dva komada) onda mi je napon još niži oko 80V

[milan]

O kojim kondenzatorima pricas da im menjas mesta? Oni nemaju istu vrednost da bi se mogli medjusobno zamenjivati.
Koliki ti je mrezni napon jednosmerni, onaj na velikom elektrolitu.
Neispravan mrezni elko moze da prouzrokuje takvu gresku.
I na kraju a trebalo bi prvo, kakav imas problem sa TV?

[SaleSk]

Milane covek prica da je promenio mesta tiristorima a ne elektrolitima....Pazljivo citajte...I moguce da ti nevalja mrezni elektrolit.....ali posto kazes da si promenio sve znaci i njega si pretpostavljam...poluprovodnike si verovatno sve premerio mada nekad zna i neki od njih da zeza....Kvalitetne tiristore prijatelju nema vise...jedino da skines sa neke stare sasije ako imas u rashodu.....ovo novo je vec sve isto maltene...kinesko ili tursko i odozgo mu je samo nastampana boja ili proizvodjac....

[tom]

Ovu mrezu mozes prepraviti da radi sa jednim tiristorom ako izvadis sledece elemente:TH602....D603.....D604...R611...C606.
Ovo je isprobano :kolege:

[fanzo]

dovoljno je samo tiristor da izvadiš...da radi samo sa jednim...ovo što se tiče 2 tiristora.
Kvalitetne tiristore ćeš naći samo iz furde i nigde više ! Može da se desi da je problem sa tiristorom ali može i da bude nešto drugo.
Skokni ti lepo kod nekog majstora da ti da ispravan modul i rešio si problem.

[SaleSk]

Skokni ti lepo kod nekog majstora da ti da ispravan modul i rešio si problem.[/quote]


ako jos uvek neko cuva

[chellawy]

tiristore sam ubacivao brx49 i p0102 umesto br303
a necete verovati nabavio sam 5 komada original BR303 ei nikad ne ugradjivani .
dao mi lik koji je radio u prodavnici servisa koji je propao jos pre 10 godina, a onda on pokupio tako neku sitnjariju iz magacina

nemate pojma koliko sam se obradovao kada sam ugledao tih 5 tiristora ....

[filka]

Ja tiristore PROIZVODIM od 2 tranzistora i otpor od 100 oma i to radi ko sam mercedes

[srleboj]

najbolje stavi drugu mrezu toga barem ima..

[Stolle]

Zadnje BR303 što sam kupio su bili Motorola i svi su bili neupotrebljivi,pravili su špiceve u slici,kao kad ne valja E-W.
TR303 (Ei Niš) su radili dobro dok ih je bilo.Bio je tu i neki TAG E0102YG koji isto bio dobar.
Sad stavljam ruske 12AK4 i dobri su.

[fanzo]

Inače takvi tv još uvek dolaze na servis , doduše ređe nego nekada , ali ne mogu odbiti stranku kada sam se vežbao na njima preko 15.godina, šteta je odbaciti takva iskustva

[Stolle]

Samo pazi, na ploči modula,ako dobro pamtim, mislim da su tiristori obrnuto obeleženi od onoga na šemi.Proveri!

[tom]

Samo pazi, na ploči modula,ako dobro pamtim, mislim da su tiristori obrnuto obeleženi od onoga na šemi.Proveri!

Dobro pamtis. Bas sada gledam modul u ruci a i semu,
Na ploci TR601 a na semi TH602
Na ploci TR602 a na semi TH601

[srleboj]

tiristor ispod hladnjaka slobodno skini radi bez njega a i imas ga u rezervi ..

[antalj]

Hvala svima na sugestijama i pomoći,ipak sve ukazuje na neispravan tiristor,zato bi zamolio"filka" da mi kaže gde on povezuje otpornik od 100 oma i koje komplementarne tranzistore koristi?

[Stolle]

Pa probaj sa jednim.Ne verujem da su oba neispravna.

[antalj]

Probao sam sa jednim imam 120V a sa drugim 80V i uz to čuje se zujanje čopera.

[tom]

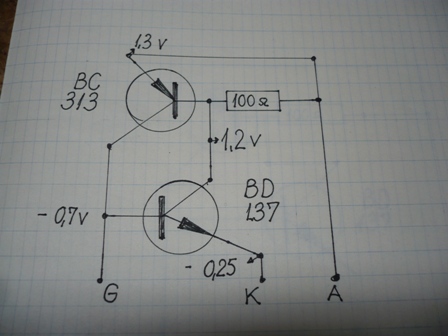

Mozda je Filka zauzet pa sam ja nasao nesto
