TV ELITE 21ES67 Chassis PX200304C - Potreban VN trafo

Post napisao stojkePN » 27 Nov 2007, 05:31

Tv mi je bio odavno na popravku pa nisam popisao delove.Za neki dan cu da ga dobijem pa cu da popisem delove.
Problem je sto nemogu da nadjem trafo nigde pod ovom oznakom

BSC25-1194F001-JV

Oznaka na sasiji:

PX2-0030-4C
Sto vise ucim sve vise vidim koliko neznam :plaz:
Vrh
Avatar
Stolle
Preminuo
Postovi: 19099
Pridružen: 12 Avg 2006, 23:35
Location: Srbija
Specialty: tv-multimedia
Lokacija: Dimitrovgrad

Post napisao Stolle » 27 Nov 2007, 10:32

Za ELITE 21ES67 ja imam zapisano da je trafo BSC25-0286S.Jedino da nije neka druga verzija.????
"29 poslednjih dana u mesecu je najteže"
Vrh
Avatar
rubin_miki
Preminuo
Postovi: 3382
Pridružen: 13 Avg 2006, 00:22
Location: Prilep Makedonija
Specialty: tv-multimedia
Kontakt:
Kontaktiraj člana rubin_miki

Post napisao rubin_miki » 27 Nov 2007, 11:14

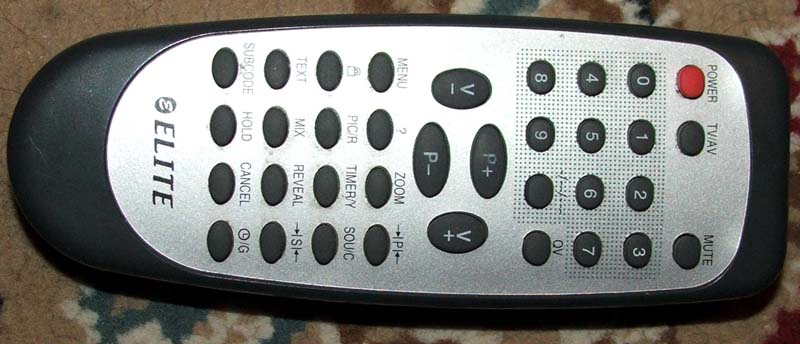

stojke, stojke..de mi slikaj daljinac, bas mi sad treba za isti takav..
aj.... :lol:
viewtopic.php?t=4867
ce da izadjem na televizor,a????
http://www.macedonium.org/makedonija.swf
Vrh
Avatar
fanzo
Site Admin
Site Admin
Postovi: 15945
Pridružen: 02 Avg 2006, 06:41
Location: Bački Petrovac, Srbija
Phone number: 0038121781575
Specialty: tv-multimedia
Lokacija: Bački Petrovac

Re: TV ELITE 21ES67 Potreban VN trafo

Post napisao fanzo » 27 Nov 2007, 15:13

stojkePN je napisao: Oznaka na sasiji:

PX2-0030-4C
sTOJKE JEL DOBRA OZNAKA NA ŠASIJI ? PCB?
Vrh
Avatar
Stolle
Preminuo
Postovi: 19099
Pridružen: 12 Avg 2006, 23:35
Location: Srbija
Specialty: tv-multimedia
Lokacija: Dimitrovgrad

Post napisao Stolle » 27 Nov 2007, 15:21

Elite SKD21EF74 ima isti broj PCB PX2-0030-4C
viewtopic.php?t=4142
"29 poslednjih dana u mesecu je najteže"
Vrh
Avatar
stojkePN
___
___
Postovi: 1594
Pridružen: 11 Feb 2007, 04:55
Location: Srbija-Paraćin

Post napisao stojkePN » 27 Nov 2007, 15:42

Ajde kad ga uzmem otvoricu ga pa cu da popisem oznake.najbolje je tako :idea:
Sto vise ucim sve vise vidim koliko neznam :plaz:
Vrh
Avatar
rubin_miki
Preminuo
Postovi: 3382
Pridružen: 13 Avg 2006, 00:22
Location: Prilep Makedonija
Specialty: tv-multimedia
Kontakt:
Kontaktiraj člana rubin_miki

Post napisao rubin_miki » 27 Nov 2007, 16:28

stojke, da ne zaboravis da mi slikas daljince :lol:
ce da izadjem na televizor,a????
http://www.macedonium.org/makedonija.swf
Vrh
Avatar
stojkePN
___
___
Postovi: 1594
Pridružen: 11 Feb 2007, 04:55
Location: Srbija-Paraćin

Post napisao stojkePN » 27 Nov 2007, 17:42

rubin_miki je napisao:stojke, da ne zaboravis da mi slikas daljince :lol:
Slikacu :lala:
trebalo bi veceras da ga uzmem.
Sto vise ucim sve vise vidim koliko neznam :plaz:
Vrh
Avatar
stojkePN
___
___
Postovi: 1594
Pridružen: 11 Feb 2007, 04:55
Location: Srbija-Paraćin

Post napisao stojkePN » 28 Nov 2007, 03:39

TV ELITE 21ES67

TV TRAFO:
BSC25-1194001-JV

EKRAN:
SEG-HITACHI
A51JSY63X13
SH1H194671

TJUNER:
JINXIN
UVE9212-VEAA
2K07-04308

COPER:
TM-0076-0L

MREZA OPTOKAPLER:
V351T
817T

OZNAKE SASIJA:
SDK21ES67-13799
E166702
CCE-V0
PX2-0030-4C

EPROM:
24C08A

PROCESOR:
TDA9361PS/N2/5I
(NALEPNICA NA PROCESOR) NTDA9361-2NC

AUDIO IZLAZ:
AN7522N ( Description IC AUDIO AMP 2CH 5W SIL-12 W)

VERTIKALA:
LA78040

TRANZISTOR U MREZI:
D2498

TRANZISTOR U HIS-U:
D2499

OSTALI INTEGRALI:
CD4952B (2INTEGRALA)
7805CT
7808CT

OSTALI JACI TRANZISTORI:
C3807
Prilog
Zadnja izmena: stojkePN, dana 28 Nov 2007, 03:58, ukupno menjano 1 put.
Sto vise ucim sve vise vidim koliko neznam :plaz:
Vrh
Avatar
stojkePN
___
___
Postovi: 1594
Pridružen: 11 Feb 2007, 04:55
Location: Srbija-Paraćin

Re: TV ELITE 21ES67 Potreban VN trafo

Post napisao stojkePN » 28 Nov 2007, 03:57

fanzo je napisao:
stojkePN je napisao: Oznaka na sasiji:

PX2-0030-4C
sTOJKE JEL DOBRA OZNAKA NA ŠASIJI ? PCB?
Ta oznaka se nalazi ispod VN trafoa i vidi se na slici :idea:
Sto vise ucim sve vise vidim koliko neznam :plaz:
Vrh
Avatar
fanzo
Site Admin
Site Admin
Postovi: 15945
Pridružen: 02 Avg 2006, 06:41
Location: Bački Petrovac, Srbija
Phone number: 0038121781575
Specialty: tv-multimedia
Lokacija: Bački Petrovac

Post napisao fanzo » 28 Nov 2007, 04:05

tO JE TO..OZNAKA ŠASIJE !
PS.obrisao sam ti višak slika
PS2: TEMU SAM MORAO OVDE DA TI PREMESTIM.
Rubin..imam takav daljinski ,al' si daleko..jbg..

Stojke... Stole ti je napisao koji još trafo ide na ovu šasiju.
Vrh
Avatar
fanzo
Site Admin
Site Admin
Postovi: 15945
Pridružen: 02 Avg 2006, 06:41
Location: Bački Petrovac, Srbija
Phone number: 0038121781575
Specialty: tv-multimedia
Lokacija: Bački Petrovac

Post napisao fanzo » 28 Nov 2007, 04:34

Pošto si bio tako vredan ispod imaš spisak modela tv koji imaju FBT koji je Stole naveo (u slučaju da nađeš neki rashodovan):

H2148 SMARTVISION TV 51cm
K-2101B BESTWEL TV 51cm
21EF09X ELITE TV 51cm
2159TX NEO TV 51cm
21ES67 ELITE TV 51cm
DYT-H2121 DAYS TV
2136 BIRA TV 51cm
PI2133 NEON TV 51cm
SKD21EF74 ELITE TV 51cm
14ES39 ELITE

:!: INFO:ovi modeli nemaju svi iste šasije, imaju samo isti trafo ,a u nekim od ovih modela se može desiti da imaju i različitu šasiju i sasvim neki drugi fbt :!:
Svakodnevno usavršavanje je bolje od zakasnelog savršenstva
Vrh
Avatar
stojkePN
___
___
Postovi: 1594
Pridružen: 11 Feb 2007, 04:55
Location: Srbija-Paraćin

Post napisao stojkePN » 28 Nov 2007, 04:59

Koliko ja vidim od te svadbe nema ni proševina :zid:

Ako neko ima nesto od ovoga u rashodu sa ovim trafoom neka se javi ili ako neko dozna oznaku po HR-u pa da vidimo sta nam valja ciniti :pivopije:
Sto vise ucim sve vise vidim koliko neznam :plaz:
Vrh
Avatar
fanzo
Site Admin
Site Admin
Postovi: 15945
Pridružen: 02 Avg 2006, 06:41
Location: Bački Petrovac, Srbija
Phone number: 0038121781575
Specialty: tv-multimedia
Lokacija: Bački Petrovac

Post napisao fanzo » 28 Nov 2007, 05:01

http://www.electronics.bg/product_info. ... _id=102634
Svakodnevno usavršavanje je bolje od zakasnelog savršenstva
Vrh
Avatar
srleboj
gx
gx
Postovi: 1087
Pridružen: 28 Sep 2006, 12:35
Location: ZARKOVO-Beograd
Contact person: spasoje
Phone number: 003810112515373
Specialty: tv
Lokacija: ZARKOVO

Post napisao srleboj » 28 Nov 2007, 15:29

pogledacu sutra/ ako stignem mislim da imam rasturen jedan takav/
srdjan
Спасоје
Vrh
Avatar
srleboj
gx
gx
Postovi: 1087
Pridružen: 28 Sep 2006, 12:35
Location: ZARKOVO-Beograd
Contact person: spasoje
Phone number: 003810112515373
Specialty: tv
Lokacija: ZARKOVO

Post napisao srleboj » 28 Nov 2007, 15:30

sasija mi lici na vox ako se nevaram...
Спасоје
Vrh
Avatar
stojkePN
___
___
Postovi: 1594
Pridružen: 11 Feb 2007, 04:55
Location: Srbija-Paraćin

Post napisao stojkePN » 28 Nov 2007, 22:14

srleboj je napisao:pogledacu sutra/ ako stignem mislim da imam rasturen jedan takav/
srdjan
Ajde pa javi :pivopije:
Sto vise ucim sve vise vidim koliko neznam :plaz:
Vrh
Avatar
srleboj
gx
gx
Postovi: 1087
Pridružen: 28 Sep 2006, 12:35
Location: ZARKOVO-Beograd
Contact person: spasoje
Phone number: 003810112515373
Specialty: tv
Lokacija: ZARKOVO

Post napisao srleboj » 29 Nov 2007, 20:35

nasao sam sasiju na njoj je trafo bsc25-0949.
nije kao tvoj trafo ....
Спасоје
Vrh
Avatar
stojkePN
___
___
Postovi: 1594
Pridružen: 11 Feb 2007, 04:55
Location: Srbija-Paraćin

Post napisao stojkePN » 29 Nov 2007, 23:13

:-(
Sto vise ucim sve vise vidim koliko neznam :plaz:
Vrh
Avatar
stojkePN
___
___
Postovi: 1594
Pridružen: 11 Feb 2007, 04:55
Location: Srbija-Paraćin

Post napisao stojkePN » 01 Dec 2007, 05:47

Skidao sam VN trafo pa sam video da ima jos jedna oznaka na njemu.

18C4A46
Sto vise ucim sve vise vidim koliko neznam :plaz:
Vrh
