TV BEKO Chassis 103 (10.3) - Vertikala (RESENO)

[mancic]

TV BEKO
Nemam oznake modela ni shasije, ali mislim da je chassis 10.3
Sadrzi:
SDA20563-A512
SDA2586
TEA2029
TDA4605
TDA4555
TDA4680
TDA4510
TDA4565

TV ima ton a slike nema. Po sredini ekrana postoji belo polje sirine desetak cm sa povratnim linijama.
Cuje se slabo pistanje neke zavojnice i posle par minuta pocinje da se usijava R713 (22 Ohm) (17.5V), jer postoji pad napona na njemu. Menjao sam TEA2029, tiristor (vertikala), VN trafo, sve elektrolite. Split je eldor HR7218. Mozda je i nov trafo los. Da li je neko imao slican problem?

[MICKO]

Ovo nijesam radio ali resenje vert.izlaza je slicno kod nekolikoTFK,SABA itd shasija,gdje je taj tiristor specifican dobro je radio samo original(ako se dobro sjecam ESM740).Da li se sa ovih 17,5V napaja jos nesto npr.O/W ako ga uopste ima?Jeli ekran >20inch?

[mancic]

Ovde je bio original ESM740 i originalnim sam ga i menjao, ali nista. Sa 17.5V se napaja OW i primecujem da OW ne radi a TDA8145 mi se dosta greje. Na OW modulu ide i jedna induktivnost koja hoce da izgori, ali to ovde nije slucaj. Ekran je 68Cm (28inch). Sta da radim?

[MICKO]

Kad raskacis O/W-Tda8145,pregrijava li se taj otpor,jesi li mijenjao 8145?

[mancic]

Pregreva se i tada a TDA8145 sam menjao i nista se ne menja! ? !

[nec]

proveri gde idu onih 17,5V(idi redom) da saznas gde vuce taj napon mada mislim da je mozda otisla i otklonska probaj da prekines jedan kraj otklonske da vidis dali opet imas pad napona pozzz

[magicni]

proveri blokove oko vn trafoa i prelemi sve oko vert tiristora i o/w ic-a, takodje obrati paznju na hladne lemove.

[tom]

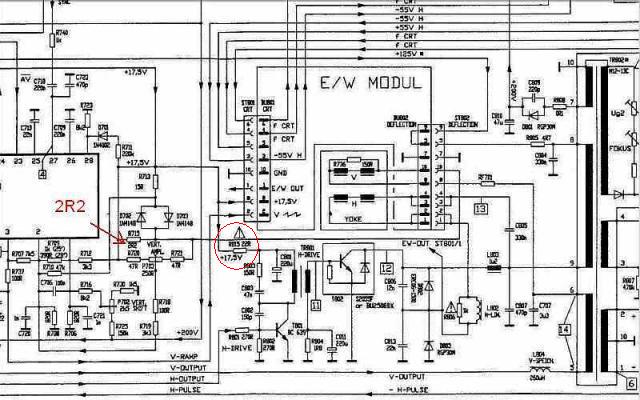

Po semi R715 je 2R2.Ja bih promenio C707 od 3,3mf (blok) i proverio L804 od 260mH pod uslovom da su OK FBT i otklonska.(otpor je oko 6 oma)

[nec]

mislim da nisam razumeo dobro(nemojte zameriti) jel ti je slika 10cm po visini il sirini kako vidim to sto je poslao Tom na semi nije otporn.R713 vec R715 a na semi koliko mogu da vidim otpornik R713(22oma) ide na hor.driveru(mozda i gresim) onda je druga prica napisi kakva je slika??? i jel to ovaj otpornik

[mancic]

Slika je 10cm po visini. Otpor koji je Tom pokazao kod mene u semi je R715 a otpor R713 je 22oma i vodi ka vert. drajvu. Pokusacu sa zamenom L804 iako mi deluje OK. Prelemio sam vec celu plocu ali provericu da nije mozda negde pukla veza. Otklonsku sam vec menjao i nije do nje. FBT je nov i pretpostavljam da je dobar. Blokove oko trafoa sam sve vadio napolje i merio.

[tom]

Nesto nije u redu sa "telefonima"

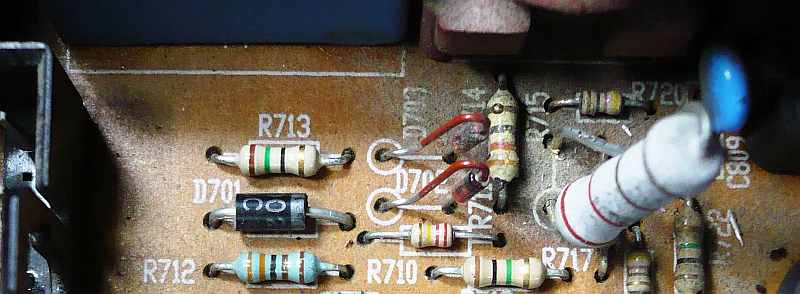

Evo slike otpornika direktno sa sasije
R713 je 22 oma i vodi ka vert. drajvu
Valjda "horizontalnom" a to je R815

[nec]

menjaj elektrolite u vertikanom stepenu(nemoj meriti vec menjaj)pozzz

[mancic]

E danas mi je stigao Phoenix sa istom shasijom. Probao sam FBT na njemu i on je ispravan. Zamenio sam i L804 ali isto. Danas imam prilike da utvrdim kvar. :lol:
Inace elektrolite u vertikali sam vec izmenjao.

[milan]

Stvarno nesto sa telefonima nije u redu, covek Vam kaze R713 a vi
mu nudite nesto drugo.

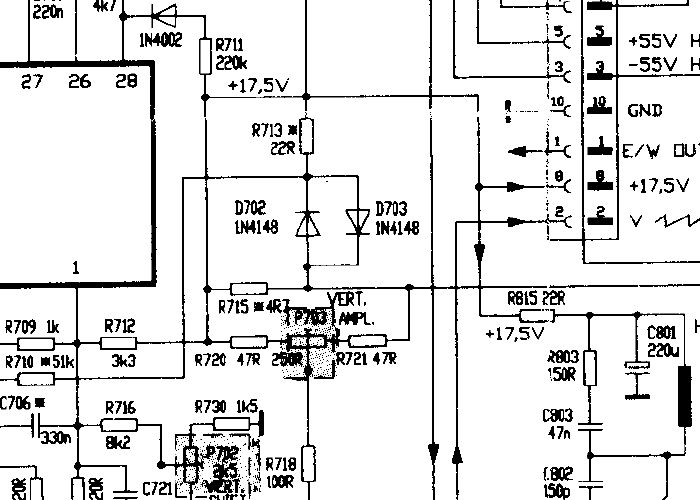

Pitamo ponovo da li je u pitanju R713 koji se nalazi izmedju +17.5v
i dioda D702 iD703 kao na slici?

[mancic]

Da on je u pitanju i covek nista nije pogresio

[toce]

Kao sto vidim u semi R713 je 15oma a i lepo se vidi na slici sto je postavio kolega tom e sad ovako zameni ove dve diode D702 i D703 onda C707 i trimer P703

[milan]

Kao sto vidim u semi R713 je 15oma

Nije 15oma vec 22oma vidi se na semi, nemojte ponovo unositi zabunu.

[filka]

Da na semi je 22oma ali na slici se lepo vidi ona zelena boja koja valjda znaci 15oma

[Stolle]

I tu ima različitih verzija,kao i kod svih.Još u prvom postu je napisano da je 22 oma.
Mogao bi da proveriš R717 i R722.

[majstorr]

Izmeri frekvenciju na bazi tranzistora u hisu moguce da je povisena i da nesto nije u redu sa oscilatorom.Imao sam takav slucaj.
