TV EI 5671 Chassis B30 - Nema visoki napon (RESENO)

[stojkePN]

FIRMA: EI NIS
MODEL: EI COLOR 5671
CHASSIS: B30
PCB:
MCU:
EEPROM:
VERTIKALA:
AUDIO:TBA 800
VIDEO:
SMPS:BU526A
FBT:
TUNER:2830095
KVAR: Nema visokog napona
OPIS KVARA:

Nema visokog napona ima ton.Pregledom sa ustanovio da je na otporniku R607/15ohm razlemljen osigurac.Zalemio sam to i ukljucio tv culo se da mreza cvrci tj. da je opterecena.Proverio sam tranzistor u his-u i zamenio zato sto je izgoreo T602/BU208.

Problem je sada sledeci.U knjizi popravka niskih televizora u opisu kvara pise

Kvar

Posle ukljucenja prijemika cuje se cvrcanje u mreznom stepenu sto znaci da je preopterecen.

Opis kvara

Nema visokog napona.Greje se R607/15ohm napon na kolektoru T602/BU208 je 0 volti

Otklanjanje kvara

Neispravan probio T602/BU208.Ako ugradimo drugi odmah strada T602/BU208.Smanjio se Kapacitet kondezatora C611/8.2nF. Ne sme da se ugradjuje ni manja ni veca vrednost jer formira povratak


Problem je u tome sto je bio ugradjen blok kondezator C611/6800pF na istrumentu je pokazivao vrednost 1360pF a u semi i objasnjenju kvara pise da ide C611/8.2nF.Da li da ugradim C611/8.2nF ili C611/6800pF kao sto je i bio.Opis i sema su bili za sasiju B10.Kondezatori su na 1500v.Kondezator se ne razlikuje od drugih pa predpostavljam da ga nije niko menjao nego je tako ubacen fabricki

U opisu kvara ima i da kad je R601/820ohm neispravan ili je povecana vrednost da se greje T602/BU208.To sam proverio i taj otpornik je 820 ohm. kako i treba da bude.

Ako treba da popunim sve podatke o tv-u nije problem.

[bolle86]

Da nije sasija B30,kod njega je spic kond. 6.8nF

[vlada]

EI COLOR 5671 bi trebalo da bude B30 i kod njega je buster 6.8nF aa kod B10 je 8.2nF.

[stojkePN]

viewtopic.php?p=58209#p58209

Sasija je kao sa slike.Na slici je EI COLOR 5672 a ovaj moj tv je EI COLOR 5671. Najverovatnije je onda B30

[bolle86]

pogledaj u toj knjizi 115 stranu,ustanovices o kojoj sasiji se radi

[SaleSk]

ma proveri ti diode by
i proveri O/W
i ubaci 6.8 i pustaj da radi....

[dzafer]

FIRMA: EI NIS
MODEL: EI COLOR 5671
CHASSIS:
PCB:
MCU:
EEPROM:
VERTIKALA:
AUDIO:
VIDEO:
SMPS:
FBT:
TUNER:
KVAR: Nema visokog napona
OPIS KVARA:

Nema visokog napona ima ton.Pregledom sa ustanovio da je na otporniku R607/15ohm razlemljen osigurac.Zalemio sam to i ukljucio tv culo se da mreza cvrci tj. da je opterecena.Proverio sam tranzistor u his-u i zamenio zato sto je izgoreo T602/BU208.

Stojke ako si vec ovo gore napisao popuni do kraja koje komponente su ugradzene u tu sassiju (jer ovo sto si napisao neznaci nista)pa ces i drugima pomoci da znaju o kojoj se radi ako je ista kao na slici onda je B30

[SaleSk]

[chellawy]

ma i ne moras da popunjavas podatke za Ei televizore
ako nekome nesto oko toga nije jasno onda slobodno zovite mene

naravno to je B30 i ide 6n8 , mada radilo bi i sa drugim ali kako ?

P.S. Ei expert ch-EI-llawy

[stojkePN]

Au A ja mislio svi otisli da brckaju noge u Ohridu

Marfi je cudo.Kao za inat nemam 6.8nF nego 8.2nF u rezervi

Da ga ja ubodem pa da vidim da li ce da proradi.Valjda nece da ode BU208 tanak sam i tu tj. sa ovim u metalnom kucistu

ma proveri ti diode by
i proveri O/W
i ubaci 6.8 i pustaj da radi....

Vazi.

[SaleSk]

mozes i BU508.... i sta bi???
pazi na raspored B, C, i E.....:) da se ne prevaris

ah Ohrid....nemoze se sada...nazalost...a vreme je kao stvoreno za tamo...blago nasim kolegama

[stojkePN]

Proverio sam diode i one su ok.Ubacio ovaj za probu 8.2nF 1600v i radi.Ali neznam da li smem tako da ostavim Ipak je bolje da mu ja ubacim 6.8nF 1500v kao sto je proracunato.

@sale sk BU208 imam jos jedan u rezervi a bu508,508d,508aw... imam za celu zimu Stavio sam u spisak za nabavku

[SaleSk]

Ma slobodno mozes da picis sa 508...ja sam odavno 208 zaboravio...samo nakacim 508-cu na hladnjak i nema problema....cak kad nisam imao i 508 stavljao sam sta sam u trenutku imao...nekad i 2508 ....a sta ces kad na terenu ides i nabrzaka nemozes da nabavish ili uvece neka komshika t epozove da joj sredis TV ..gde da ga nadjes...i to ostane tako godinama

[stojkePN]

Znaci tako se radi budz kod komsinice

[alexa_pg]

Znaci tako se radi budz kod komsinice

Komsinici uvalis sta imas

[stojkePN]

Cim je to daj sta das znaci dogorelo joj do noktiju

Da se vratim na tv.Kupio sam danas blok 6n8 1400v nije imalo 1500v ali nadam se da nece da napravi problem.Stavljen na probu pa kad prodje probu pisem reseno

[stojkePN]

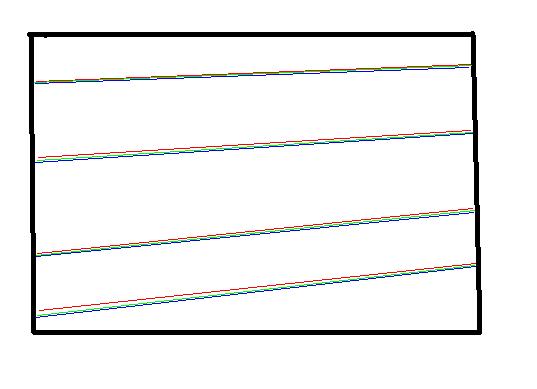

Sad sam primetio da se na slici javljaju neke crte Crvena,Zelena,Plava.Na nekim programima su samo u gornjoj polovini ekrana na nekim su preko celog ekrana a na nekim su isprekidane.Nisu debele crte ali onako mao su upadljive.Nacrtao sam jer neverujem da bi se to videlo da sam slikao aparatom.Sta je uzrok ovim crtama da li je neko imao ovaj problem

[stojkePN]

Kad se smanji boja skroz na minimum na prednjem panelu tv-a linije u boji i dalje ostaju iako je slika crno bela.Sad sam obrisao ekran od stroke i prljavstine i slika jeste lepsa ali se i linije dosta vide.Vidim ja nece lepo da mi podesi fokus a i skinut je varnicnik pa mislio da je ekran kad ono prljavstina

[stojkePN]

Isprelemljavao sam pal dekoder,vertikalu i malo konektore i plocu i nema vise ovih linija.Tv radio par sati tako da je sklopljen i ostavljen da radi jos.Pisem u naslovu reseno

[bolle86]

Da ne bi otvarao drugu temu,sasije b10,b20,b30...
da li neko zna,ja sam to radio pre 4 godina...kada rikne bu u hisu,zamenim ga,i na onom otporu otpru r 607 vezem jos jedan otpor,ne mogu se setiti koje vrednosti,izmerim napon na njemu,i na osnovu tog napona,kog takodje ne mogu da se setim,vidim da li je jos nesto ne valja u hisu,tj.
tim otporom sto sam dodao,zastitio sam bu da mi ne bi opet izgoreo...
