TV SCHNEIDER STV7012 Chassis STV12 - Bezi sa kanala

[stojkePN]

FIRMA:SCHNEIDER
MODEL: STV7012 STV 12-07031/P
CHASSIS: STV 12
PCB: 33421-64359F
MCU: SAA 5246P/E K2A232 HEG 9223M4AY
EEPROM: PCF8582E-2
VERTIKALA:
AUDIO:
VIDEO:
SMPS: TDA4601-2
FBT: AT277 83E V93030E
TUNER: M-0048
EKRAN:A66EAF10X01
OSTALI INTEGRALI: TDA1521A, PC74HCT241P, TDA8440, GM76C882-15, CTV350S V1.0, TDA4661,TDA8415, TDA3857
KVAR: Bezi sa kanala
OPIS KVARA:

Tv bezi sa kanala.Kad se gleda sam odseta sa kanala.Vidim da je neko pre mene skidao tjuner i radio hladne lemove.Ja sam isprelemljavao sve sto mi je bilo sumljivo ali isto.Sumljam na ispavnost tjunera.On memorise kanal ali posle 10-20-30 sekundi odseta sa kanala.

Unapred hvala na pomoci

[toce]

promeni zenericu 33V ako i dalje bezi onda zameni tjuner i vidi kako se ponasa varikap napon izmeri dal imas 33V na zener diodi

[dzafer]

chassis STV 12 semu imas ovdje
viewtopic.php?f=4&t=1201&p=9917&hilit=stv7012#p9917

[stojkePN]

Zahvaljujem na odgovorima.Javicu do veceras sta sam uradio

[stojkePN]

promeni zenericu 33V ako i dalje bezi onda zameni tjuner i vidi kako se ponasa varikap napon izmeri dal imas 33V na zener diodi

Na zenerici ima 33,8v.Zamenio sam je i elko pored nje od 1mF i sad ima 34v

Varikap napon na tjuneru malo varira na primer 12,8 12,9.Smatram da ovo nije neko veliko variranje da bi pomerio sa kanala

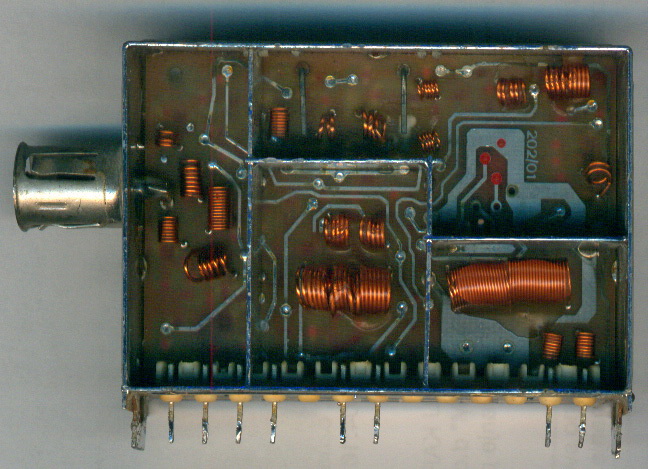

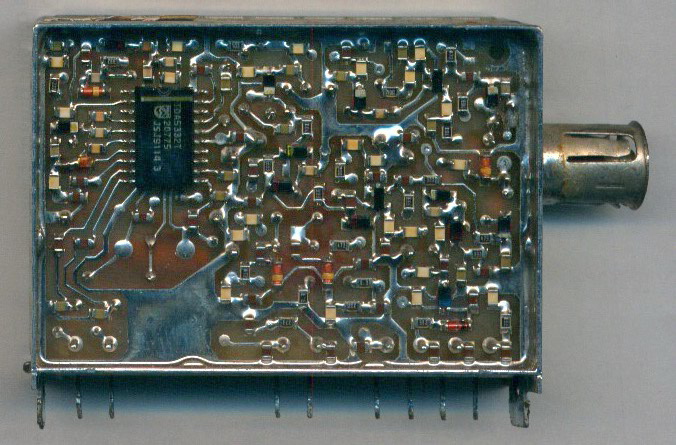

Napajanje tjunera je 12v.Otvorio sam tjuner i u njemu ima integral TDA5332T

http://pdf1.alldatasheet.com/datasheet- ... 5332T.html

Da li da ispitujem i menjam jos nesto ili da se bacim na nabavku tjunera Nalepnica koja je na tjuneru ima oznaku M-0048 ali nije cela nego je cepnuta na kraju.Po semi je oznaka 2000KHC

[toce]

A jesi proverio AGC liniju jesi izmerio napon kad bezi sa kanala dal varira pregledaj prvo AGC pa tek posle naruci tjuner

[nec]

moje misljenje onako po opisu kvara 97% TUNER (probaj pre zamene da ga preletujes pregledaj ga pod lupom)

[stojkePN]

Prelemio sam tjuner unutra i ic.Probao i sve je bilo ok 5 min i poceo opet da bezi.Videcu da iskontrolisem jos i zamenjim sve elektolite oko tjunera i sta mi jos bude sumljivo pa cu da javim.Mrzim da radim Schneider mnogo su mi mrski a vidim i da ih i drugi majstori zaobilaze.Imam jedan moj tv DTV 2 ali otom potom....

[izo]

Nesto se bas ne sjecam te sasije ali uopsteno gledajuci,pomjeranje sa kanala,cesto i nije iz tjunera.
Najcesce je to do agc linije i do mf stepena.Pogledaj malo u mf stepenu ima li koja zavojnica(mora biti).
Probaj malo da nastimas.Uzmi mali plasticni sarafciger pa malo probaj.Meni je cesto rijesilo problem.

[stojkePN]

Nesto se bas ne sjecam te sasije ali uopsteno gledajuci,pomjeranje sa kanala,cesto i nije iz tjunera.
Najcesce je to do agc linije i do mf stepena.Pogledaj malo u mf stepenu ima li koja zavojnica(mora biti).
Probaj malo da nastimas.Uzmi mali plasticni sarafciger pa malo probaj.Meni je cesto rijesilo problem.

Ok hvala

[buzdumra]

da pre bi se kladijo na mf nego tjuner... menjaj zavojnice

[stojkePN]

Izmenjao sam dosta kondezatora i nista.Primetio sam da kad se tv sada zagreje posle 5 min nema bezanja sa kanala Sad prelazim na mf i zavojnice....

[nec]

Izmenjao sam dosta kondezatora i nista.Primetio sam da kad se tv sada zagreje posle 5 min nema bezanja sa kanala Sad prelazim na mf i zavojnice....

a da proveris elko-se i napone na sekundarnoj strani mreznog stepena dal se pomera napon pre otpornika za 33V ili zamenis elektrolit i otpornik na taj napon (ovako po opisu nesto me potseca da ti svi naponi variraju) pa zato posle punenja kondenzatora sve stane

[stojkePN]

Ovako:

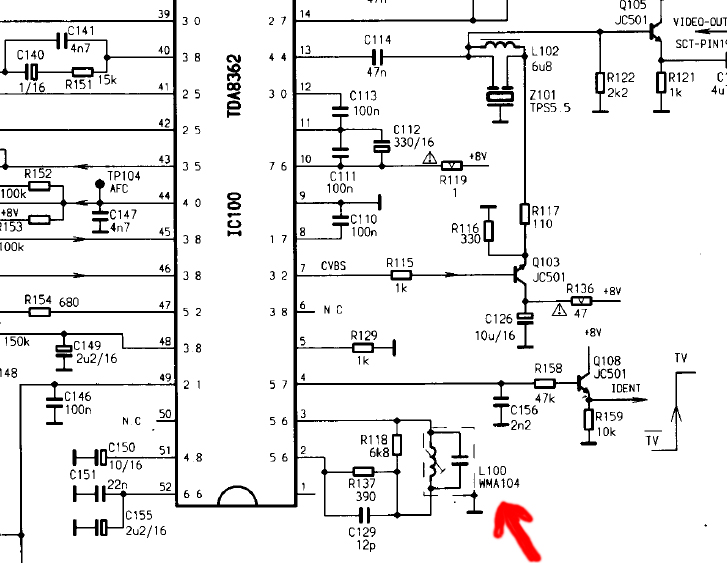

Ispeglao sam napone 148v, 33v, 16v, 12v.I zamenio sve elektrolite oko tjuner sve elektrolite oko procesora i u komandnoj jedinici i nisam resio problem.U MF-u sam probao da pomeram kalemcic L100 kad se pomeri sa kanala i slika se vrati na kanal ali kad se okrene na sledeci kanal slika se ponovo pomeri za malo i ode u crno belo i opet pipnem kalem malo i slika se vrati ili ako ga ne diram posle 10-tak sec se slika sama podesi.Posto sam kalem sje*ao dok ne nabasam na drugi nista mu sad ne mogu

Javljam sta sam uradio.

[rubin_miki]

posle pomeranja kalema, pozeljno je da opet nanovo memorises program i tek tada vidis dali bezi ili ne..
i ukljuci msn ajde, cekam te
