TV SAMSUNG WS2820PF Chassis WZ74 - Potrebna shema

[staka]

Ima li sanse da mi neko na PM posalje semu od tv samsung WS-2820PF.Televizor sam dobio sa kvarom,pa bi doro dosla sema.

[Stolle]

Šasija je WZ74,ali šemu nisam našao.

[milan]

Popuni
PCB:
MCU:
EEPROM:
VERTIKALA:
AUDIO:
VIDEO:
SMPS:
FBT:
TUNER:
odgovarace sema iz S_serije

[staka]

OK nema problema sutra kad odem u servis pokupicu podatke

[staka]

Da poblize opisem tv samsung WS2820pf za koji mi treba sema .
Tv je sa ekranom 16:9.Problem mi je sto se jedva nazire suzena slika (po horizontali)i strahovito mi se grije tranzistor Q405 sa oznakom D73-Y koji izgleda radi u O-W.
Ima dvije velike ploce .Na lijevoj je mreza trafo sa horizontalom i vertikalom.
Desna ploca je sa sljedecim kolima i 4 oklopljena modula na kojima pise:
- AUDIO AA95-40004T
- IF 3D39-00002-110
- TTX 3D39-00002-120
- PIP 3D39-00002-100

- TDA 4780 (RGB VIDEO CONTROLL)
- SAA 4981 (COMPRESSER)
- TDA 9170 (BOOSTER)
- SAA 4960 (PAL COMFILTER)
- TDA 9182 (M.S-COLOR DECORDER)
VN trafo oznake kojeg ne mogu naci na HR-u: FCZ-28A001

[tom]

Ima li slicnosti sa ovom Chassis SCT53A

[staka]

Pa da kazem ima,ali veoma male slicnosti.Recimo trafo je takav po gabaritima a tu i tamo je i ploca sa trafoom malo slicna,ali ima razlikeHajde pokusacu i ja da uslikam sasiju pa da je okacim.Steta tv-a izgleda da je dobar,prijatelj mi ga je ostavio,pa bih se trebao malo vise potruditi da ga sebi popravim.

[milan]

http://www.datasheetcatalog.org/datashe ... zerdyy.pdf
tranzistor sto se greje.

[staka]

Da takav je trandzo.On je dobar(bar tako pokazuje) ,drajva se preko 2 tranzistorcica i kola KA4558 kojeg ne mogu da nadjem ovdje u Sarajevu momentalno.
Nadam se da ce biti do tog kola,ali takodje iza imam dvije povece zavojnice oznake 1o2K i 221K .
Najnepovoljnija situacija ce mi biti ,a nadam se da nece,ako bude do VNtrafoa,jer ga recimo ne mogu naci u HR-u a oznaka mu je FCZ-28A001

[tom]

... KA4558 .....
...Najnepovoljnija situacija ce mi biti ,a nadam se da nece,ako bude do VNtrafoa,jer ga recimo ne mogu naci u HR-u a oznaka mu je FCZ-28A001

KA4558 Dual Operational Amplifier....http://www.fairchildsemi.com/ds/KA/KA4558.pdf
U vezi FCZ-28A001 ima nesto ovde ako razumes xxxxx http://www.circuitsonline.net/forum/view/63939/last

[staka]

Sto se tice KA4558 nasao sam ga i ja.
Sto se tice trafoa jednu sam stvar za sada dobro razumio a to je da se trafo krece oko 90 eura,sto mi nije bas drago.
Izgleda da je na Holandskom ,ako se nisam prevario,pa cu poslati prijatelju u Holandiju da mi objasni o cemu se radi.

[chellawy]

stani ba malo

90 evra trafo

pa cela sasija nova da je kupis za tog samsunga je ne vise od 50 evra !!!!

[kisko]

Nek te nečudi,pročitah negde da je nov ekran za njega 490E no sve su to stariji podaci valjda...
A koliko sam razumeo može biti i do trafoića za O/W jer se taj tranzistor greje....a ako je i do trafoa možda može da se namota napajanje za O/W....

[milan]

Ako to lici na ovo iz seme, onda je tu trafo neispravan.
Neznam kako trafo izgleda konstruktivno, ali pokusaj ako negde moze da mu se otkaci fokus(pre regulacije) i HV izvod da vidis da li se
tranzistor greje u tom slucaju.Visoki napon mora postojati da bi ovako proverio.

[milan]

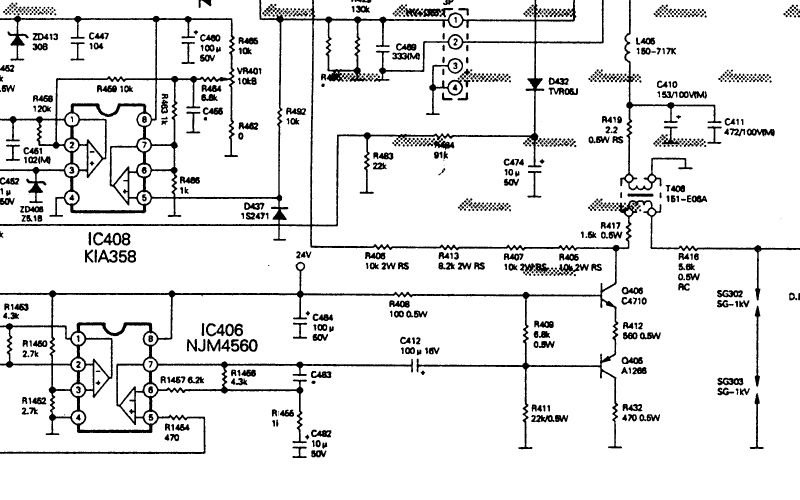

Pogledaj i ovu semu.

[staka]

Milane,ta sema sa S51 sasijom bi bila najbliza.Danas sam kupio kolo KA4558 i nije do njega i u konsultaciji sa jednim jaranom smo zakljucili da bi mogle zezati i zavojnice.Ima dvije povece (po gabaritu) zavojnice preko kojih se veze sa trafoom,sto takodje postoji i na ovoj semi.
Taj ce prijatelj jos da mi vidi na Eurasu imal li sta pametno pa cu onda da pokusam naci zavojnice a ako ne mognem da naidjem na njih ove cu pokusati premotati,kao sta sam radio na jednoj vrsti Grundiga.

[dzafer]

probaj taj trafo na nekoj drugoj sassiji zakaci +B , COLEKTOR, ABL, I MASU ako je ok dobit ces visoki napon ....
imam trafo kao sto je na ovoj sassiji samo je FCZ29A002

[milan]

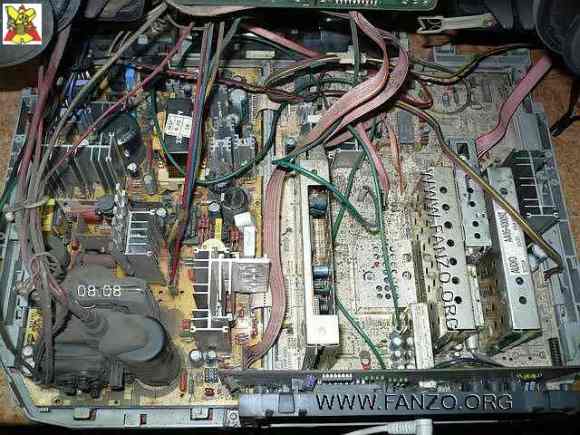

Evo jos jedna.

[staka]

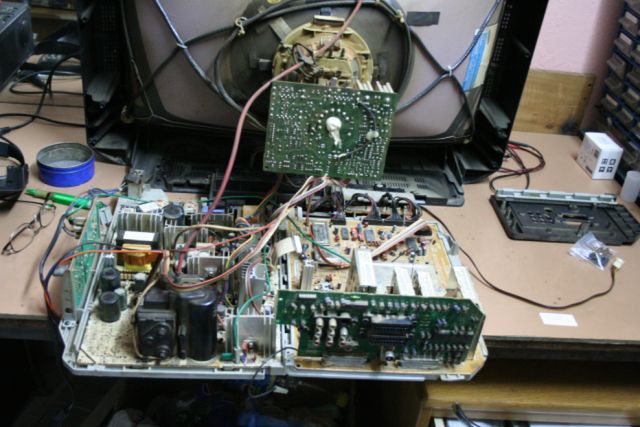

Ipak evo slike

[chellawy]

eto da opet ponovim
na tvom mestu bi ponudio stranci 80-90 evra za novu sasiju da mu ugradim i godinu dana garancije

i ne bi razmisljao da se mucim dalje.....
tako bar ja razmisljam ...
