TV LG SLIM 21FS2RLX Chassis MC049C - AV2 ne radi

[bucko]

FIRMA: LG SLIM
MODEL: 21FS2RLX
CHASSIS: MC049C
MCU: VCT 49X3F PZ F1 000
EEPROM: 24C16
VERTIKALA: TDA8463AJ
NF: LA42152
RGB: TDA6107JF
OW: KIA4558P
SMPS: STRW 6754R
COPER: 6170YMCA1 3V SJ06063C
FBT: BSC28-N2334
TUNER: H606255-09022

Greska: AV1 preko skarta radi i on se nalazi na sasiji ali AV2 preko cinceva nema ni slike ni tona.
damp sam probao i u SM-u je sve u redu,parametri su podeseni kako treba.
pegledao sam kontakte da li nema ili da li je neka veza u prekidi i to je ok.
da li neko ima semu ili da me uputi gde da je skinem.

[milan]

Pretpostavljam da su konektori vezani unutar samog tv.Probaj da iskljucis skart, fizicki ga izvuces iz TV, pa probaj onda
da li radi na cincu.

[bucko]

isto se desava i kad uklonim skart.

[milan]

Service mode, pa u opcijama av izvrsis promenu.

[bucko]

tamo je sve dobro.AV1 stoji na 1 i AV2 isto na 1.to je dobro.

[mreza65]

Kolega neznam sasiju napamet ali proveri dali ima i.kolo koju ima funkciju AV svicher ako ne idi i trazi gresku u MCU , pinovi za AV i nihov put na sasiju!!!Srecno i pozdrav....

[Stolle]

Ovde imaš MC049A http://www.eserviceinfo.com/downloadsm/ ... MC049.html ,
ali mislim da ti neće pomoći,jer tu imaš LA7222 preklopnik,a kod MC049C nema,ako ne grešim.
Ako nije damp,eeprom,a sve ostalo je u redu,onda vrlo verovatno da je procesor.

[bucko]

na ovoj sasiji nema tog preklopnika tako da sve vodi ka procesoru.
videcu u ponedeljak sa musterijom da li ce da prihvati da se promeni procesor ako ne neka gleda preko skarta.

[nec]

ako mu treba vishe AV ulaza uzmi scart razdelnicu( ima je sa dva, tri i vishe ulaza, a jedan izlaz) i ubaci u AV1 to ce biti jeftinije nego promena procesora

[bucko]

to cu videti sa musterijom.ako mu treba.

[DOSE]

zdravo.vidi optiu 9-4 na str 10 dokumentacije.
pozdrav


@Dose: procitaj pravilnik ili bar tacku 1. pravilnika! Da li je neko trazio service manual u ovoj temi? Pa zasto si ga onda upload-ovao?
Milan je vec naveo ovu mogucnost kao resenje problema par postova iznad tvog:
http://www.fanzo.org/forum/viewtopic.php?p=73155#p73155
Ali, ako si vec hteo da pomognes uradi to na sledeci nacin:

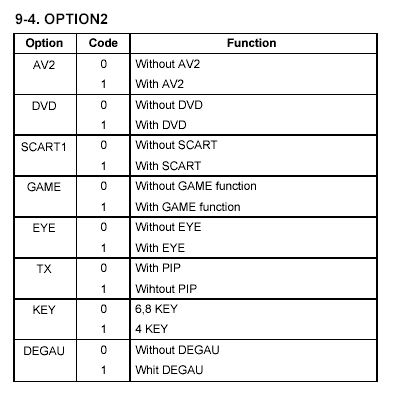

9-4 option SM.jpg (24.16 KiB) Pregledano 1638 puta.
