TV ISKRA 9051 - Nekontrolirana promjena kontrasta (REŠENO)

[Azrael]

FIRMA: Iskra
MODEL: 9051
CHASSIS: TV 9051
PCB: 22305-18
MCU: ?
EEPROM: /
VERTIKALA: TDA1170
AUDIO: TBA800 + TBA120U (modul TE203)
VIDEO: TDA3560 (modul TE303)
SMPS: TDA4601 + BU208A + TRE 1,3mH/42-01
FBT: TRU 47/25-00 + BU208A + TDA 2593
TUNER: TU 918G
KVAR: Nekontrolirana promjena kontrasta
OPIS KVARA:

TV za nekoliko sekundi (nekada minuti) nekontrolirano pojačava kontrast i osvetljenje. Ovo se dogodi sasvim slučajno, možda več nekoliko sekudi po uključenju, a isto TV može raditi brez problema satima. Kad seto dogodi, može se sa daljinskim pravljačem dobiti normalna slika, koja je polje toga pretamna. Naponi iz kontrole jedinice za kontrast i osvetljenje su stalni. Napon iz regulatora IC 301 7812, stalan 12V. Napon Ug2 se uz promjene kontrata ne promjeni. Kaskada OK.

Promjeniso sam sve ekote u mreži i modulu PAL dekodera (TE 303) i nagoreli odpornik R84 (6.8 ohm), trimer R 51 (I katodni), ali kvar ostaje. Gdje naj još tražim kvar?

Edit autora teme 28.11.2008

Problem je bio oštečen tranzistor BU208A u HIS (T12).

I moja greška u diagnostiki problema: nije se povremeno kontrast pojačavao, več bio je večino vremena prenizak i samo povremjeno normalan.

[bogoslav]

U trenutku kada se desi taj kvar izmjeri radni napon (treba da je 144V),ako je povećan onda prekida trimer u mrežnom stepenu i treba ga zamijeniti.

[verica]

obaveznopromeni trimer potenciometar koji se nalazi izmecu vn trafoa i kaskade
(DESNO OD VN TRAFOA)

[Azrael]

Hvala vam za odgovore.

Napon U2 od 144V se ne menja. Za svaki slučaj zamjenio sam danas trimer R20 (3k3) - štelovanje U2 ali kvar ostaje.

obaveznopromeni trimer potenciometar koji se nalazi izmecu vn trafoa i kaskade
(DESNO OD VN TRAFOA)

Kad je došlo do problema sa kontrastom, sam ovaj trimer R51 (2k5) promjenio najprije (pred 10 godina otišla je kaskada), ali ne znam kako se podešava. Ili se kontrast podešava "od oka" ili ima neke procedure? Može biti taj trimer, ako je slabo podešen, uzrok?

[servis tim]

uzrok moze biti ako nisi stavio ednakvi trimer kao sto je 2k5 i dali uposte si stavio novi trimer ili si skinio iz neke sasije a inace kontrast mozes stelovate i iz oka {zavisno kako vidi tvoe oko} ali ja mislim da ti je problem kod potenciometru.pozdrav

[milan]

Proveri ili menjaj sve te komponente od kaskade do IC tda3560 linij S, imas tu i zenerice.

[Azrael]

uzrok moze biti ako nisi stavio ednakvi trimer kao sto je 2k5 i dali uposte si stavio novi trimer ili si skinio iz neke sasije

Stavio sam nov trimer 2k5. Firma ? No-name....

Zbog vaših preporuka, sam ga sad izvadio. ima 3k in 1.2 in 2.1k imedu klizača i jednog i drugog kraja.

Nov i u kvaru.

Sada sam stavio nov Piher trimer 2k5. Ima 2k3 i klizač radi dobro.

TV sad radi normalno, samo što je već ta TV sa no-name trimerom že radio više sata bez problema, ću malo pričekati sa natpisom riješeno u naslovu.

a inace kontrast mozes stelovate i iz oka {zavisno kako vidi tvoe oko}

Možda tko zna propisano proceduru za ovu stelovanje? Ako sam zbog trimera zamijenio pola televizora (mnogo elkota je bilo vrlo loših), biče prav, da sad sve nastavim tako kako bi trebalo biti.

[chellawy]

sta da stelujes po pravilu ? kontrast ?
pa da postoji neko servisersko pravlio za stelovanje kontrasta , onda ga ne bi proizvodjaci stavili kao opciju na daljinski upravljac

kontrast ( a i svetlost i boju , ton) steluje kako kome odgovara . Dok je ekran noviji sa kontrastom na maximumu neces imati problema , kad ekran oslabi onda se mora smanjiti kontrast jer dolazi do "razlivanja" slike.

a sto se tice onog trimera izmedju mreze i HISa kod iskra tv-a , on sluzi za korekciju struje mlaza. Ta struja se podesava fabricki. Naravno mozes "odokativno" nakon duzeg niza godina rada tv-a da korigujes tu struju na taj nacin sto ces da zagrejes tv bar 20 minuta , podesis G2 i struju mlaza tako da slika bude zadovoljavajuca. Nema tu vise pravila kada ekran predje 15 godina , a sto je uveliko slucaj sa doticnim TV-om.

[Azrael]

sto se tice onog trimera izmedju mreze i HISa kod iskra tv-a , on sluzi za korekciju struje mlaza. Ta struja se podesava fabricki. Naravno mozes "odokativno" nakon duzeg niza godina rada tv-a da korigujes tu struju na taj nacin sto ces da zagrejes tv bar 20 minuta , podesis G2 i struju mlaza tako da slika bude zadovoljavajuca. Nema tu vise pravila kada ekran predje 15 godina , a sto je uveliko slucaj sa doticnim TV-om

Da , pitam o štelovanju R51, struja mlaza. Kako si napisao, tako sam i uradio. Hvala.

A zbog kvara ništa novog, ostaje.

Proveri ili menjaj sve te komponente od kaskade do IC tda3560 linij S, imas tu i zenerice.

Promjenio sam kaskadu - isto. Sad ču menjati zenerce na PAL dekoderu, pa da vidimo.

[Azrael]

Promjenio sam:

- sve odpornike i kondenzatore u liniji S od kaskade do TDA3560
- regulator 7812 (IC301)
- zener diode (D300 i D303)

Nema promjene. Posle sat, dva rada opet isto.

Dali bi mogao zezati TDA3560 ili VN trafo (sada kod ove promjene kontrasta, nekada dolazi i do pucketanja u zvočniku in momentalnog ispadanja iz vertikalne sinhronizacije)?

[rubin_miki]

onda proveri napajanje komplet...menjaj elkose u sekundaru i zategni drzace osiguraca...u toj sasiji ih imas dva-tri u sekundaru ako se ne varam..

[tom]

....nekada dolazi i do pucketanja u zvočniku in momentalnog ispadanja iz vertikalne sinhronizacije)?....

Pogledaj ovo pucketanje viewtopic.php?p=57503#p57503

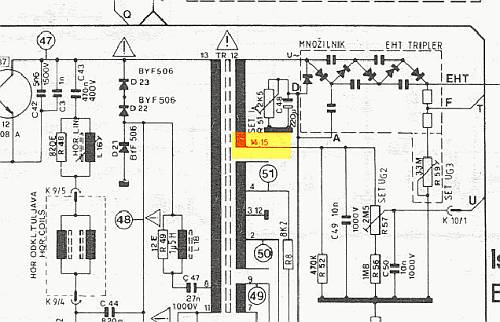

Isto bih pogledao obelezani deo na semi gde taj VN trafo zna prekidati i pucketati....

[Azrael]

Jučer nisam imao vremena, zato malo pauze.

onda proveri napajanje komplet...menjaj elkose u sekundaru i zategni drzace osiguraca...u toj sasiji ih imas dva-tri u sekundaru ako se ne varam..

Elkosi u mreži svi promjeneni sa novimi Jamicon.

Naponi na sekundaru mreže su:
[po shemi = izmereno]

13V = 13.1V (U6, linija H)
15.2V = 15V (linija I - PAL dekoder in hor. oscilator)
18V =17.6V (U5, linija E)
25V = 25.1V (U3, linija D)
144V= 144V (U2, linija C)
202V=203V (U1, linija A)

Svi naponi su u granicama dozvoljenih toleranc. Kad dođe do problema sa kontrastom, promjena tih napona praktički nema.

Isto bih pogledao obelezani deo na semi gde taj VN trafo zna prekidati i pucketati....
Prikačeni fajlovi

....nekada dolazi i do pucketanja u zvočniku in momentalnog ispadanja iz vertikalne sinhronizacije)?....

Pogledaj ovo pucketanje viewtopic.php?p=57503#p57503
Isto bih pogledao obelezani deo na semi gde taj VN trafo zna prekidati i pucketati....

Promjenio onaj keramički odpornik i izvadio VN trafo in ponovo prelotao njegove izvode.
Kontrast još ne radi kao treba ali pucketanja nema više. Nešto je.

Stavio drug VN trafo (iz rahodovanog Iskra TV82, neznam ili je taj trafo ispravan), nema promjene.

Naj promjenim TDA3560?

[chellawy]

jos ti ostalo samo TDA3560 i ekran

[Miljan77]

Podnozije ekrana?

[Azrael]

Podnozije ekrana?

Testirano sa drugom pločicom podnožja. Nažalost ni ovo nije.

jos ti ostalo samo TDA3560 i ekran

Danas sam ponovo mjerio napone na kontrolinih pinovima TDA3560.

Ako je kontrast i svetloba vrlo smanjena, tako da još ne reaguje kolo na liniji S (struja mlaza), kad dođe do nekontrolisane promjene kontrasta, ovi naponi ostanu konstantni. Ako su kontrast i svetloba podešeni na neku ugodnu razinu, reaguje kolo na liniji S, kontrolni naponi se smanjuju.

Naponi na katodnoj cevi pri tom se gotovo ne menjaju.

Sada se samo nadam da je kolo TDA3561A iz nekog drugog PAL modula (koje je mehanički vrlo oštećeno) ispravno.

[SaleSk]

Ipak mislim da ti je ekran u pitanju...

[nec]

@Azrael
kako si napisao skoro SVE si promenio i nisi dobio nikakav rezultat ako nije i ovo

Ipak mislim da ti je ekran u pitanju...

za koji mislim da je i ja

[Azrael]

Ako je ekran, vjerovatno nema nekok jednostavnog rešenja, osim kupnje novog TV?

Prebrikao sam odpornik u kolu grijanja ekrana (R509 2.1ohm), nije bilo promjene, ne na bolje, ne na gore.

[Stolle]

Nigde ne vidim da si menjao C48 220uF,paralelno trimeru.
Takođe proveri i mrežni elko koji 220uF/350-385V,koji veoma često zna da ne valja.
