TV SHARP 37SXT15 - Nema sinhronizaciju (RESENO)

Post napisao vedranc » 04 Nov 2008, 08:53

televizor ima westel u sebi oznaka sasije f721,sa smd procesorom tda8840h sa donje strane,bu508dx u hisu.Nije uopšte radio tj kada se uključi samo je zujao vn trafo. Tragajući za problemom naišao sam na mali tranzistor na poziciji q301 oznake c33840 čije karakteristike nigde ne mogu da nađem. Pokušao sam bez njega i sa raznim tranzistorima tv proradi ali nema sinhronizacije...
Zadnja izmena: vedranc, dana 18 Dec 2008, 08:59, ukupno menjano 1 put.
ko zeli pronaci ce nacin,ko ne zeli pronaci ce izgovor
Vrh
Avatar
Majstor Duja
Neaktivan
Postovi: 3136
Pridružen: 23 Avg 2006, 17:29
Location: Novi Sad - centar
Warranty service: http://www.elektrocentar.com
Contact person: Goran Duic
Specialty: tv-multimedia

Re: SHARP 37SXT15-NEMA SINHRONIZACIJU

Post napisao Majstor Duja » 04 Nov 2008, 10:17

mislim da se radi o tranzistoru sa pre-biasom tj. digitalni tranzistor, datasheet nemam ali moze se naci slican na netu...
Rule #1 "Always stand for what you believe, even if it means standing alone."
Vrh
Avatar
Stolle
Preminuo
Postovi: 19099
Pridružen: 12 Avg 2006, 23:35
Location: Srbija
Specialty: tv-multimedia
Lokacija: Dimitrovgrad

Re: SHARP 37SXT15-NEMA SINHRONIZACIJU

Post napisao Stolle » 04 Nov 2008, 11:00

Popiši sve komponente.Negde bi trebalo da piše i šasija 11AK....vidi na ploči,poklopcu,valjda ima negde.
Valjda je to BC338-40.
"29 poslednjih dana u mesecu je najteže"
Vrh
vedranc
_
_
Postovi: 59
Pridružen: 03 Nov 2007, 14:46
Lokacija: Loznica

Re: SHARP 37SXT15-NEMA SINHRONIZACIJU

Post napisao vedranc » 04 Nov 2008, 11:27

Stolle je napisao:Popiši sve komponente.Negde bi trebalo da piše i šasija 11AK....vidi na ploči,poklopcu,valjda ima negde.
Valjda je to BC338-40.
nema nigde nikakav natpis koji bi asocirao na to,sve sam pregledao. pogledaću opet danas...
ko zeli pronaci ce nacin,ko ne zeli pronaci ce izgovor
Vrh
Avatar
dzafer
gx
gx
Postovi: 2521
Pridružen: 21 Sep 2006, 13:13
Location: BIH SARAJEVO-ILIDŽA
Specialty: tv-multimedia

Re: SHARP 37SXT15-NEMA SINHRONIZACIJU

Post napisao dzafer » 04 Nov 2008, 13:00

pogledaj jeli to taj ili je nesto drugo
Zadnja izmena: dzafer, dana 04 Nov 2008, 21:58, ukupno menjano 1 put.
džale
Bez alata nema zanata, a bez znanja ni najbolji alat neće pomoći.
Vrh
Avatar
Majstor Duja
Neaktivan
Postovi: 3136
Pridružen: 23 Avg 2006, 17:29
Location: Novi Sad - centar
Warranty service: http://www.elektrocentar.com
Contact person: Goran Duic
Specialty: tv-multimedia

Re: SHARP 37SXT15-NEMA SINHRONIZACIJU

Post napisao Majstor Duja » 04 Nov 2008, 20:31

Uh, taj tranzistor je mali kao SMD ili mali kao to92?
Rule #1 "Always stand for what you believe, even if it means standing alone."
Vrh
Avatar
milan
Preminuo
Postovi: 4426
Pridružen: 19 Avg 2006, 22:38
Location: Novi Sad
Specialty: tv-multimedia

Re: SHARP 37SXT15-NEMA SINHRONIZACIJU

Post napisao milan » 04 Nov 2008, 20:59

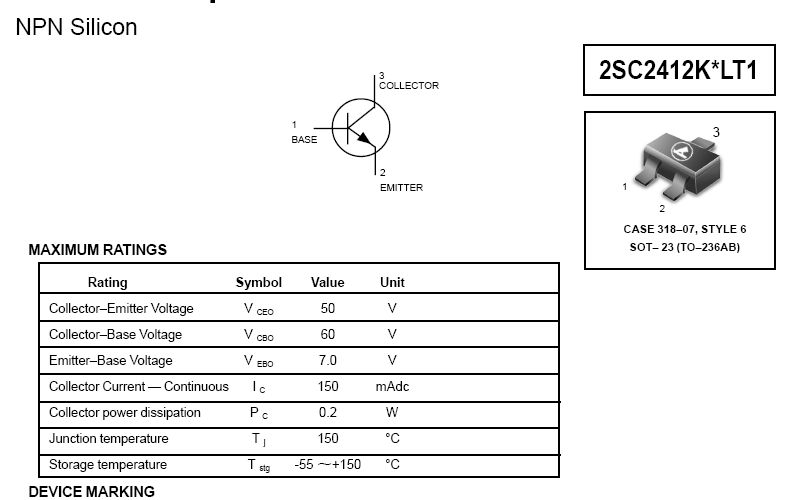

Mislim da je 2SC2412
Prilog
Vrh
vedranc
_
_
Postovi: 59
Pridružen: 03 Nov 2007, 14:46
Lokacija: Loznica

Re: SHARP 37SXT15-NEMA SINHRONIZACIJU

Post napisao vedranc » 05 Nov 2008, 08:33

Majstor Duja je napisao:Uh, taj tranzistor je mali kao SMD ili mali kao to92?
kao to92 nije smd,običan tranzistor. kada ga izvadim skroz tv radi ali sa nekako svetlo-plavim ekranom a kada stavljam druge n-tipa onda dobijem sliku ali nesinhronizovanu...
ko zeli pronaci ce nacin,ko ne zeli pronaci ce izgovor
Vrh
Avatar
Majstor Duja
Neaktivan
Postovi: 3136
Pridružen: 23 Avg 2006, 17:29
Location: Novi Sad - centar
Warranty service: http://www.elektrocentar.com
Contact person: Goran Duic
Specialty: tv-multimedia

Re: SHARP 37SXT15-NEMA SINHRONIZACIJU

Post napisao Majstor Duja » 05 Nov 2008, 09:38

Pa onda kao sto rece Stolle:
http://pdf1.alldatasheet.com/datasheet- ... 33840.html
Rule #1 "Always stand for what you believe, even if it means standing alone."
Vrh
Avatar
Stolle
Preminuo
Postovi: 19099
Pridružen: 12 Avg 2006, 23:35
Location: Srbija
Specialty: tv-multimedia
Lokacija: Dimitrovgrad

Re: SHARP 37SXT15-NEMA SINHRONIZACIJU

Post napisao Stolle » 05 Nov 2008, 11:26

Obrati pažnju na hfe.
Prilog
"29 poslednjih dana u mesecu je najteže"
Vrh
vedranc
_
_
Postovi: 59
Pridružen: 03 Nov 2007, 14:46
Lokacija: Loznica

Re: TV SHARP 37SXT15 - Nema sinhronizaciju

Post napisao vedranc » 18 Dec 2008, 08:58

kolege,šasija u ovom tv-u je derivat Westela,ne mogu da slikam da vidite,od mreže do procesora u nekoj Sharp izvedbi. To nije toliko bitno koliko to da je tv proradio tek kada sam uspeo da iskopam c33825,ni sa jednim drugim nije imao sinhronizaciju,sa ovim ima ali se on greje,tek us pomoć malog hladnjaka šljaka kako valja.
ko zeli pronaci ce nacin,ko ne zeli pronaci ce izgovor
Vrh
Avatar
SaleSk
___
___
Postovi: 656
Pridružen: 04 Nov 2006, 21:08
Location: Skopje
Warranty service: Siemens, Konica Minolta, Kodak, B Braun, Dade Behring, Johnson & Johnson, Drew, TerumoBCT
Kontakt:
Kontaktiraj člana SaleSk

Re: SHARP 37SXT15-NEMA SINHRONIZACIJU

Post napisao SaleSk » 20 Dec 2008, 11:52

Stolle je napisao:Obrati pažnju na hfe.
Mislim da vec imas pravi odgovor....
Ali ako kazes da si resio problem onda OK :D
