TV GRUNDIG STF72-2010/8 Chassis BEKO 222 - Boje (REŠENO)

[fatk]

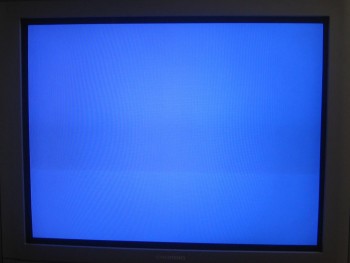

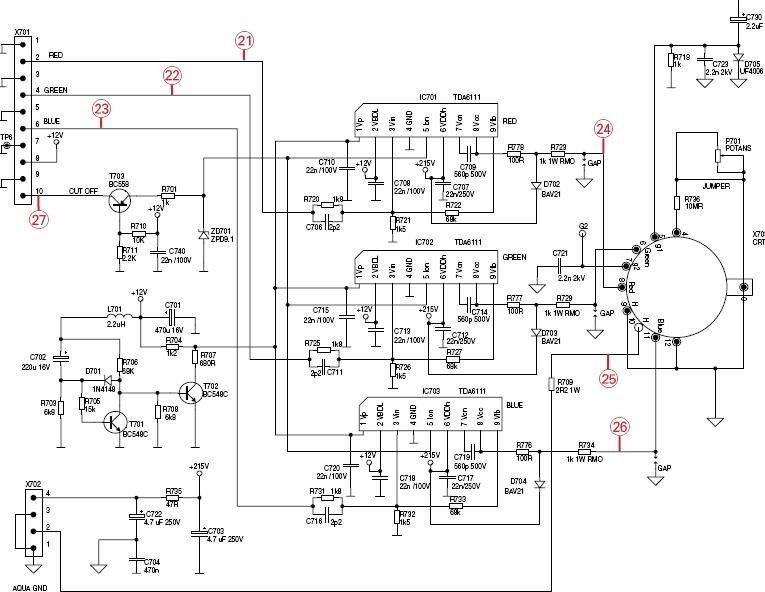

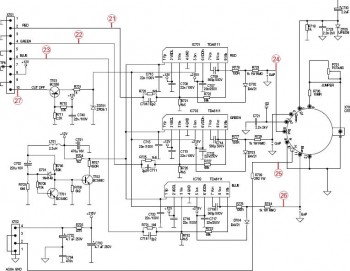

Tv grunding model STF72-2010/8 ima problema sa bojama, izgleda da je otišao jedan TDA6111Q. Izlazni napon kod jednog ima na tački IC-ja 7 8 i 9 samo 114V, kod ostalih dvije po 133V. Jučer sam naručio jedan TDA pa čekam sad, da mi dojde pa da probam.
šasija BEKO 22.2
pozdrav

[Stolle]

To je BEKO 22.2 šasija?
Nekako nisam baš siguran da je to,jesi li probao PTC?

[alexa_pg]

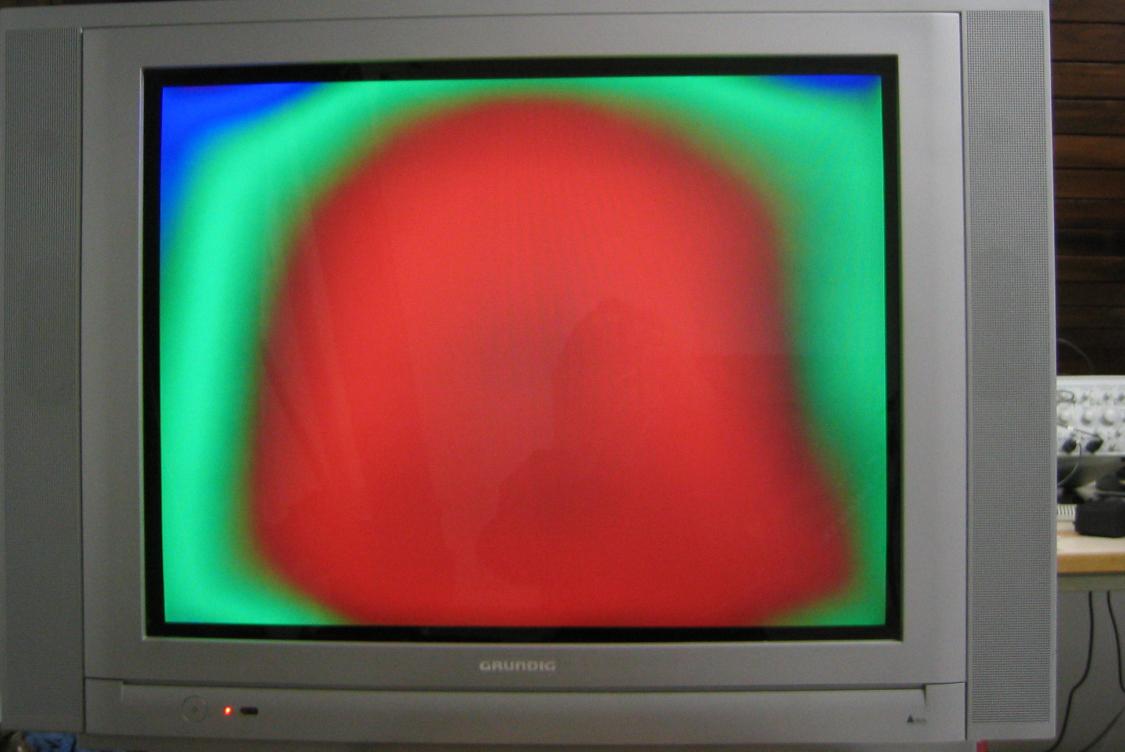

Ne bih ni ja rekao da je greska u RGB stepenu. Nesto u sklopu za razmagnetisanje ekrana nije u redu ili u krajnjem slucaju i sam ekran
PS. Naziv aparata nije ispravan. Prepravi ovo zbog pretrazivanja.

[fatk]

Popravio sam šasiju! Sutra kupim u Ljubljani još jedan PTC, pa da vidimo!

pozdrav

[fatk]

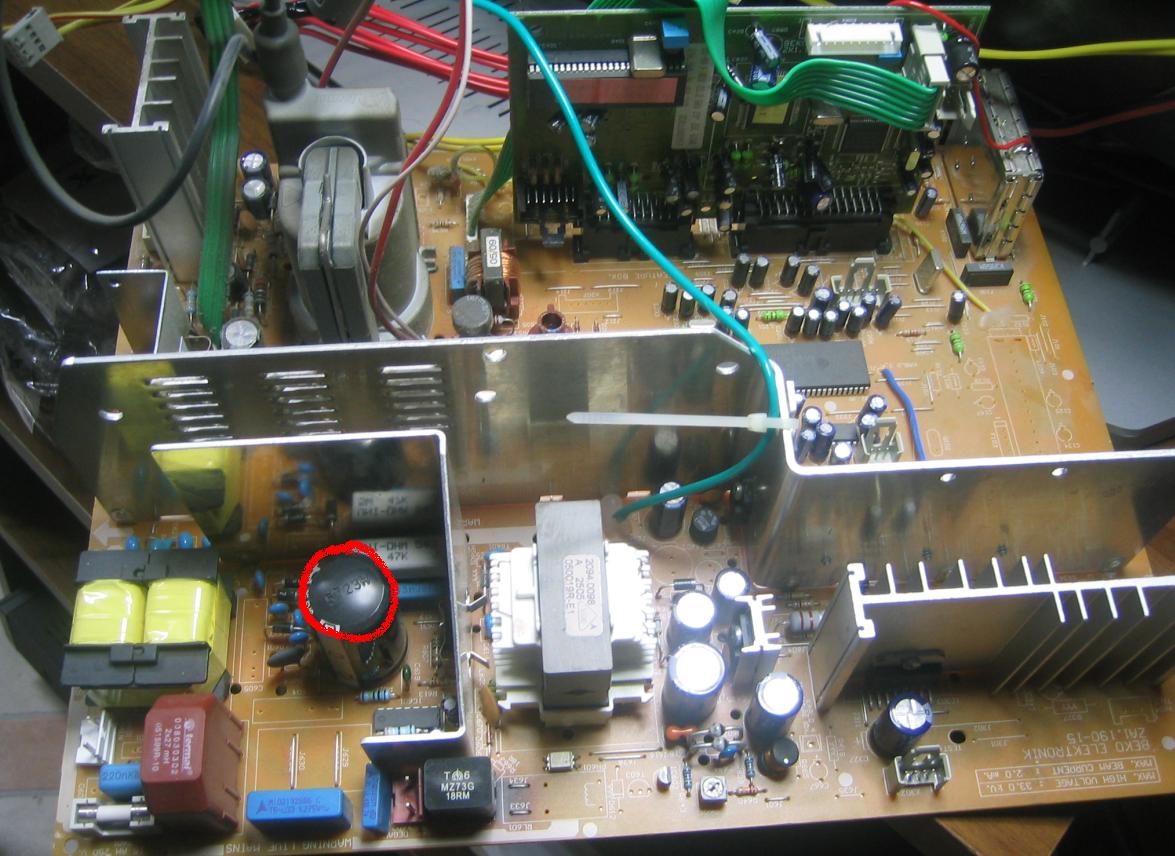

Preventivno sam zamijenio elko 220mikroF/400V sa novim, koji se vidi na sliki da je naduvan!

pozdrav

[Stolle]

Možda i nije naduven,to je samo plastični "poklopac",ali nije loše što si ga zamenio.
Samo ti menjaj PTC,vidi se na štampi tu pored njega da je bilo dosta grejanja.

[sasafras]

Pa jel nemaš ručni demagnetizator pa da probaš?

[fatk]

Pa jel nemaš ručni demagnetizator pa da probaš?

Nemam!!!
Javim sutra kad menjam PTC imam jednog od gorenja E5 šasija ali nisu isti brojevi na PTC-ju ovaj ima 18RM a onaj od drugi sto imam nov je 30RM.

pozdrav

[sasafras]

Ma samo stavi i probaj. Od E5 tu mora raditi.

[fatk]

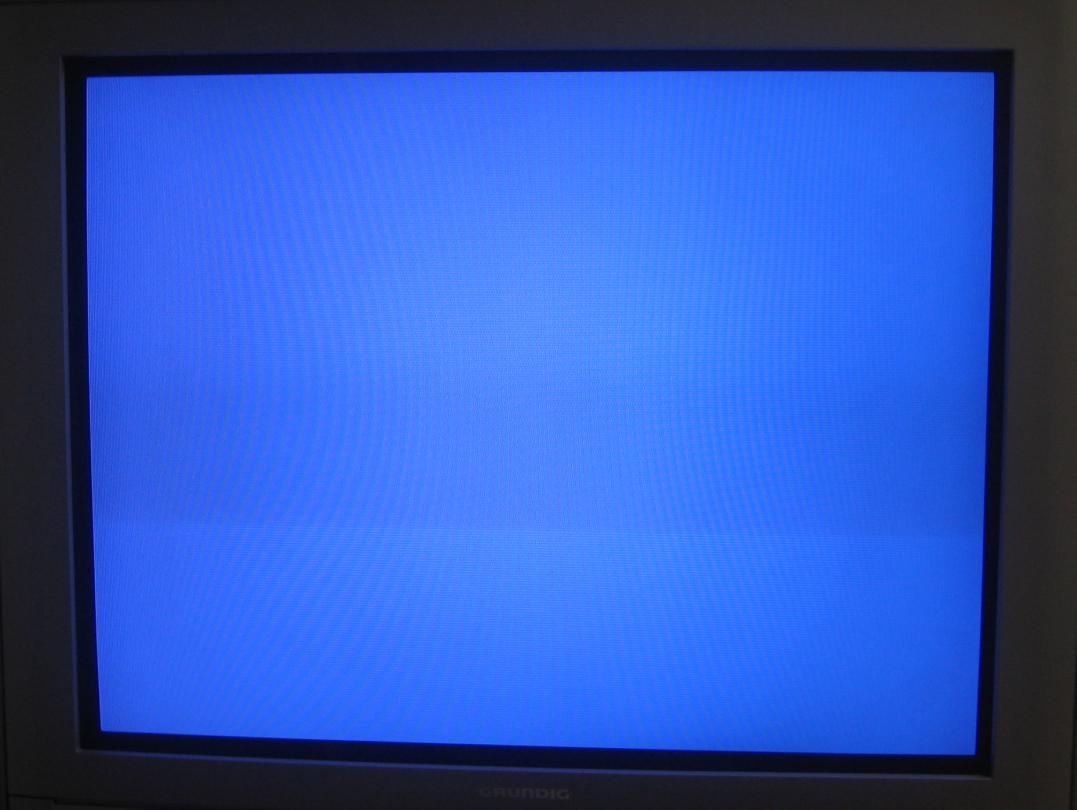

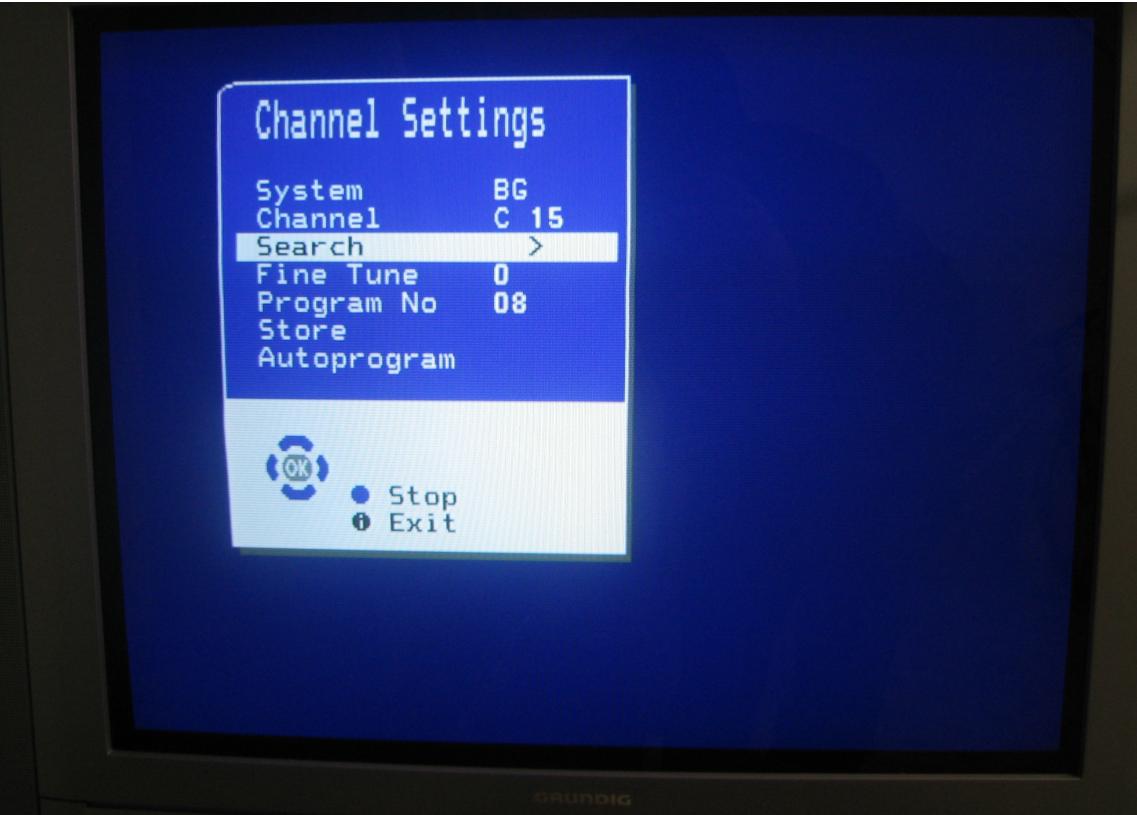

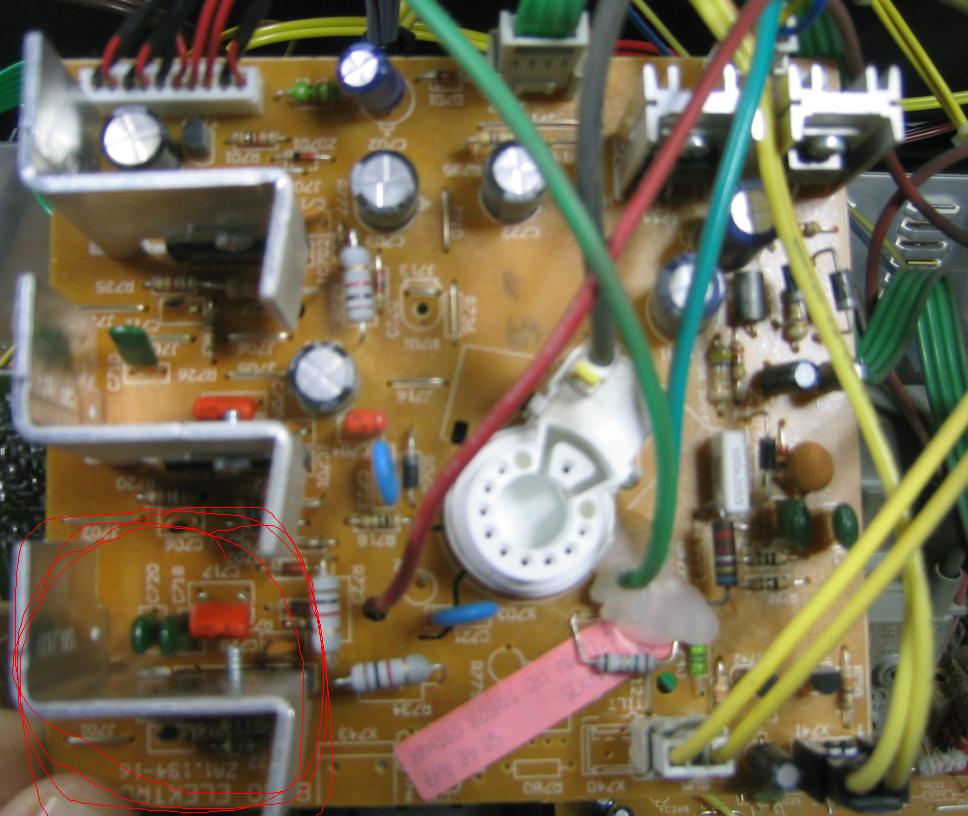

To je to PTC, sad je u redu samo neče ič bez zamjene TDA6111Q sliku malo vuče na plavu! Izlazni napon na TDA6111Q na tački 7, 8 i 9 mora bit više od 130V,sad je samo 114V!
Napravit ču sutra jednu fotku, da vidite!

pozdrav

[vlatkocopa]

Proveri pobudu integralca,odnosno uporedi pobudne napone.
Pozdrav

[fatk]

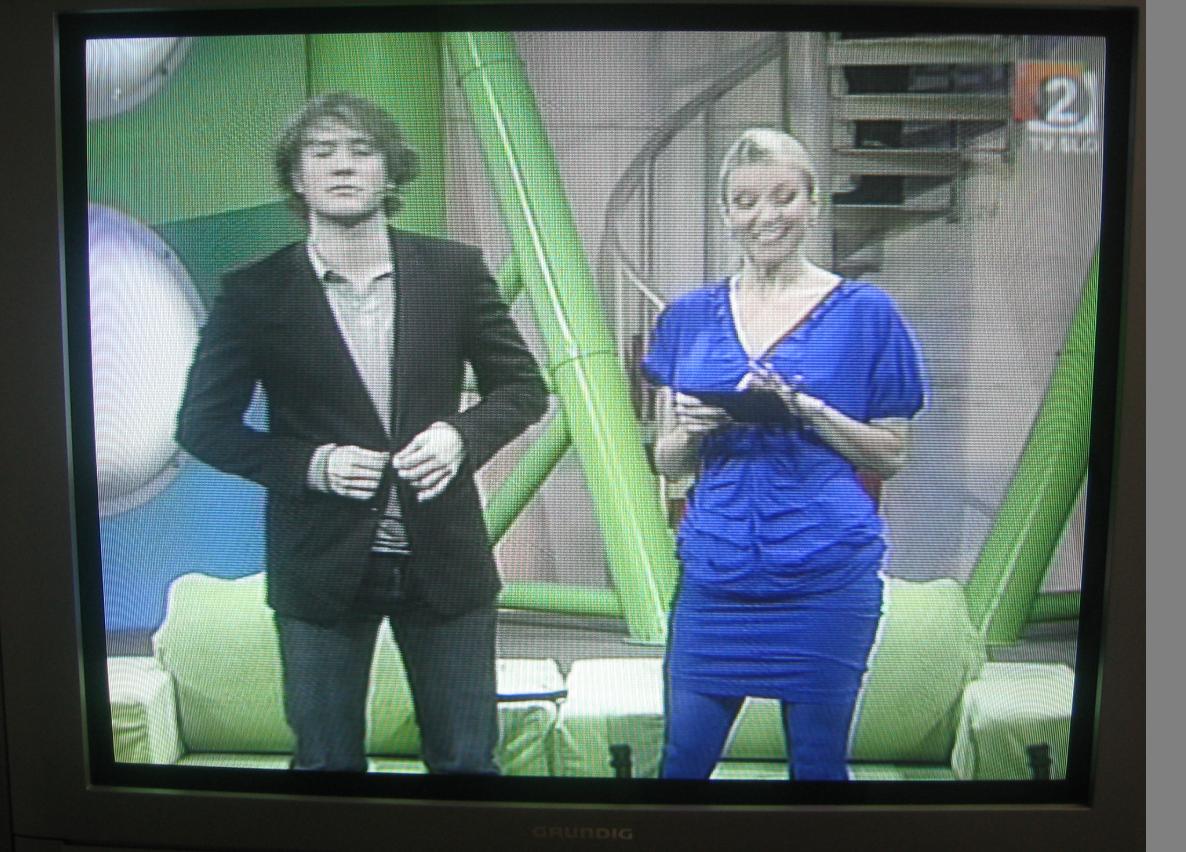

Sad su se i naponi kod iC TDA svih troje normalizirali, možda je bio kakav hladan spoj kad sam starog ponovno zalemio jer dobavljač nema na lageru ovog TDA6111Q. Slika tv je sa sobnom antenom, zato je malo slaba!

[vlatkocopa]

Meni se cini kao da fali malo crvena,mozda je zbog fotografije....

[fatk]

To je zbog sobne antene, čim malo okretaš je bolji ili slablji prijem signala.

Hvala svima na pomoči!

[vlatkocopa]

OK.......
