TV QUART QTV7222 Chassis 5N11 - EW i Zumirana slika (RESENO)

[SaleSk]

FIRMA: QUART
MODEL: QTV7222
CHASSIS(oznaka šasije): 5N11
PCB(oznake na štampanoj ploči): 5800-A5N110-02
MCU(procesor): Samsung S3P8894XZZ
EEPROM: 24C04
VERTIKALA: TA8427
AUDIO:
VIDEO:
SMPS (mreža): STRF 6456
FBT (vn trafo): JF0101-0166
TUNER:
KVAR: EW i zumirana slika
OPIS KVARA: Problem je sto je slika jastucasto izoblicena , i sto je kao zumirana....TV je bio popravljan i pre toga za defekt EW, i radio je neko vreme...Defekt se opet ponavlja, ali sada ima i sliku kao da je zumirana....

Promenjeni elektroliti u mreznom stepenu, primar i sekundar, provereno po hisu, promenjeni i tamo elkici....
EW sredjen sa promenom elkica C329, koj je bio poduvan...Prethodno menjan i umesto originalni 10mikro 160 V ubacen 10 mikro 350 volti jer je musterija rekao da se brzo poduvao i da se defekt ponavljao....
Ja promenio Elkic, ali problem je u tome sto je taj elko greje...i to poprilicno...napon na njemu je 26 V....
Po semi je polaritet Ok, ali kapacitet mu je 4,7mikro sto mislim da nije neki problem...promenjeni i blokovi u njegovu blizinu....
Znaci EW korekcija OK, ali i dalje ostaje problem sto je slika kao zumirana, i sto ovaj ELKO greje...
Pretpostavljam a i sumnjam na TA8859 (nemam ga trenutno), kao i na dva tranzistora q302 i q305 koji su navedeni u manuelu za servisiranje kao moguci problemi...
ali opet me buni ono sto se desava sa elkosom...ne bi trebalo da greje sem ako ga nesto ne muci....

Misljenje, sugestije, pitanja???
Eventualno neko da imao ovakav kvar ranije...
Hvala

[nec]

probaj zameniti D307 i D308 (nemoj ih meriti)

[alexa_pg]

Takodje mislim da se ovaj C grije zbog losih dioda D307 i D308 ili eventualno zbog loseg kalema L302 (delimicno u kratkom spoju). Probao bih ovdje da stavim obican C 2.2uF ili slican

[miodrag popovic]

probaj staviti bipolarni kondenzator 4,7mikro 50V

[SaleSk]

Znaci promenio sam i trandze, C1815, A1015 i D1499, naravno i pored toga sto su bili OK...Posto mi je vec kasno sutra nastavljam rad....
Sutra nastavljam rad....TV radi ali se slika kao zumirana po 5 cm gore i dole i po 2 cm sa strane levo desno i elko se polako ali sigurno zagreva...

Dosao sam i ja na ideju da stavim 4,7 mikro 50V, ali mi je bilo malo sumnjivo...
IC ne bi trebalo da bude jer je slika "normalna"....Ali djavo ko ce ga znati...Nemam ga trenutno da bi ga promenio...
Promenicu i diode obe dve naravno...

[rubin_miki]

ajd ubaci deo sheme da ne lutam trazeci da je vidimo? tamo gde je elko..

[Stolle]

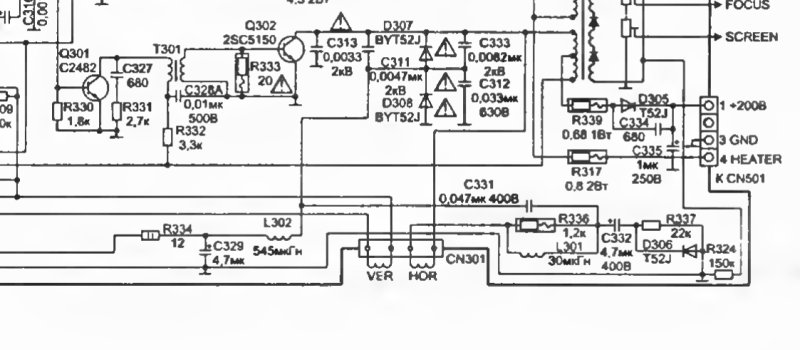

Kao što je već rečeno,L302 i blok umesto elektrolita.Proveri i C312,C311 i C333.

[cacko85]

C329 najverojatnie je jace strujni elko t.e. podrzava podrzava jace struje kroz njega.
Pred neki dan imao sam jednu kineskog chassiju ne mi teknuje koja, isto u ovi OW delu imao jedan veliki elko kada da vidim on 4,7 ili tako nesta a je bio dosta veliki i bez da vidim bi pomislio da je neki visoko naponski kon...
Ti kazes a ti je slika zumirana ne jastucesta.
IC 302 TA8859AP je IC koi radi na I2C bus t.e. moguce da ti je slika stvarno da je zumirana da je neki programski kvar
jeli ako imas ispravan DUMP probaj tome ali napavi backup na original.

[spagagz]

D306,C332,C331,D307,D308,L301,sve ovo moze da utice na sirinu slike i grijanje elka.

[rubin_miki]

moje misljenje je da se C329 greje zbog: D307, D308, C333, C331 i kalema L302..nema sta drugo.....

[spagagz]

Jedne prilike sam experimentisao sa OW na schneideru cini mi se,pa stavio briknu umjesto zavojnice.OW ne reaguje grije se otpor i IC a elko nista.Vise puta sam imao zavojnicu u slusu 100%,ali nije dolazilo do grijanja elkosa.Mislim da u naponu ima naizmjenicne konponente ili je visok peak.To je ipak samo elko u filtraciji,zato mislim da ta zavojnica nebi trebala praviti ovaj problem,ali to je ipak samo moje misljenje.

[ljube]

takav problem sam imao kod TV VIVAX sasija PH02 i promenio sam C 446 koji ima istu funkciju kao i C 329 na sasiji 5N11.tamo je kondenzator C 446 6.8mF po semi obican elektrolit ,a na sasiji je stavljen bipolarni elektrolit 10mF/50V,tako da i ovde taj elektrolit C329 bi trebalo da bude bipolarni 6.8 ili 10 mF/ 50 ili vise volti jer on je normalno da greje vise od drugih elkosa

[SaleSk]

E ovako...Promenio sam D307 koja je u TV-u BY228, i D308 koja je RU4 ne secam se slova 800V...Na semi su obe diode identicne...E ja sam ne gledajuci skinuo obe i stavio iste diode...kad ono currrr :))) R334 od 12 oma ode u BM :)))...Lepo pogledam da vidim sta sam uradio jer je pola sata pre ponoci, kad ono vidim sta sam zabrljao...Lepo umesto onu RU4 suavim RGP30 i novu BY228...Ista stvar...Sto znaci da diode nisu uzrok...Kalem nemam da probam, tako da on ostaje da je isti....Lepo ubacim BP 3.3 50V ko sto je rekao g-din Miodrag i eto ti cvrc....Elko se vise ne greje.....Radio 10 minuta i hladan ko spricer...Tako da mislim da sam taj deo resio.,...Odnosno nema vise jastucastog izoblicenja...Razlog za to je bio C329 koj po semi je 4,7 mikro ali se greje i za nekoliko dana ode u nepovrat...

E druga stvar jos uvek ostaje...Nemam originalni damp, ako neko ima bio bi mu zahvalan, neka me kontaktira na pp ili neka postavi ovde, jer nemam originalni daljinski da se malo zezam, i neznam dali je i kako je nastao kvar sa malo zumnutom slikom...To cu da sredim ali dali je to to pravo resenje ili je uzrok nesto drugo....

moje misljenje je da se C329 greje zbog: D307, D308, C333, C331 i kalema L302..nema sta drugo.....

Sto se c333 i c331 tice njih sam promenio odma posle elkica :) cisto kao rutina....'emga i ja sam na to pomislio ali neda se da zavrsis posao za 15 minuta :)))
Sto se napona tice oni su OK...140V, 5V, 12V itd....

Znaci ako neko ima proveren damp da postavi da probam Ok, u surotnom sledi "jedna stvar koja se radi" ale :)))

edit:

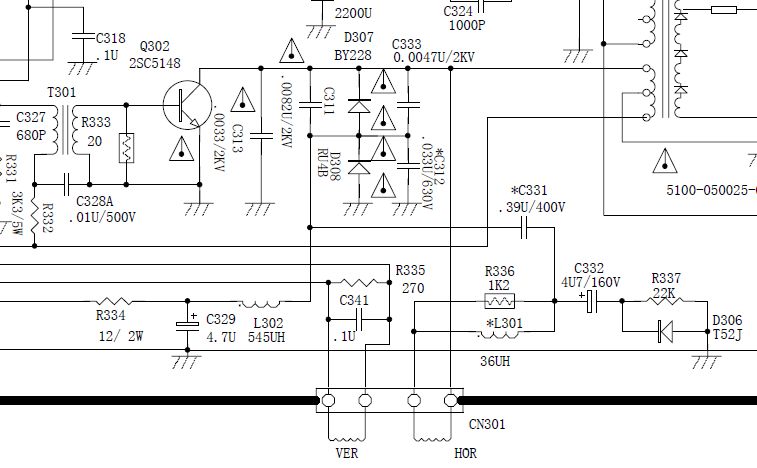

a pazi majkumu, ja sad tek pogledao shemu koju stole postavio i ovu koju ja imam...uocite razliku...c c c c c
Koja bezobrastina :)))

[krllebg]

nevolim kad neko mistificira,reci sta si "pronasao".a i u ove sitne sate bas nisam mnogo raspolozem za mozganje .. deder ...da cujemo !

[zozontv1]

Kolege,
Stavite blok-kondenzator od 0,68 µF, pa naviše (napon nije kritičan, recimo 100V) i trajno rešite ovaj
problem. Ako se desi da vam je kapacitet mali, slike zna da bude ''nareckana'' iako je E-W korektan....

[SaleSk]

nevolim kad neko mistificira,reci sta si "pronasao".a i u ove sitne sate bas nisam mnogo raspolozem za mozganje .. deder ...da cujemo !

Nije mistificiranje...kada se procitaju postovi zna se o cemu smo pricali i netreba da se mozga, vec samo da se pogleda. razlika..rec je od D307 i D308...

[Stolle]

Najveći uzrok,pored lošeg rešenja i L302 , tu bi mogao da bude C312 0.033µF,ako on smanji kapacitet ili je u prekidu,onda bi trebalo da se dešava to što se dešava.Najsigurnije je staviti blok kondenzator.

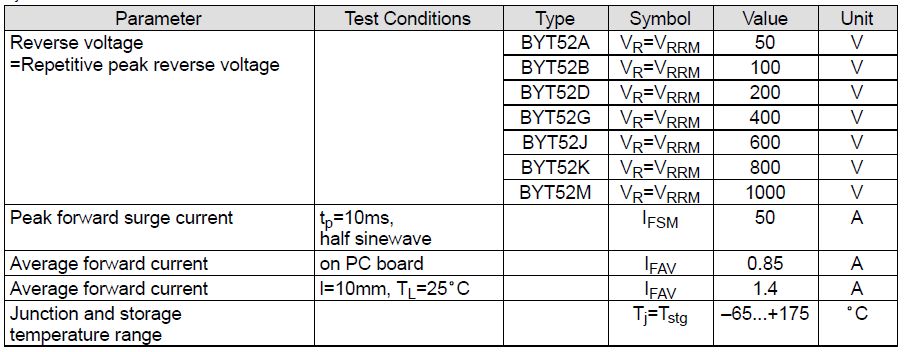

Evo kakve su BYT52J:

[SaleSk]

Promenio sam ga jos juce...Nije bio on uzrok za to sto se desava...Ja imam semu koju sam postavio, ali delovi su bas na onoj kao sto si ti postavio...Too je manje bitan problem :)
Ostaje mi jos uvece kada budem bio kuci da probam da promenim dump pa da vidim kako i sta ce da se desava, ili da probam da prepodesim sve parametre...
Pozdrav


edit.....
Pored sve gore nabrojanog i probanog:
Promenjena i zavojnica L302 za svaki slucaj...Nekako mi je bila sumnjiva....
Ubaceni parametri za sirinu, visinu i EW , i Tv sljaka....

Zumirana slika je bilo to sto se 24c04 resetirala...Kada sam ubacio izpocetka sve parametre kako treba, slika je Ok i sve radi kako treba sada za sada...

Hvala svima na pomoci...0
