TV BOND VISION BE2214 (TV ROYAL 5585) - (RESENO)

[Vucko_AR]

FIRMA: Bond Vision
MODEL: BE2214
CHASSIS(oznaka šasije):
PCB(oznake na štampanoj ploči): 090-391517-06
MCU(procesor): MN15245KWC
EEPROM: MN1220
VERTIKALA: AN5521
AUDIO: AN5265
VIDEO: MPC1364C2
SMPS (mreža): tranzistorska
FBT (vn trafo): TLF 70161
TUNER: UVE 30-R02
KVAR:
OPIS KVARA:
Dobio sam ovaj TV od drugara da pogledam ako moze da se sredi ako ne onda je za kantu...na tv-u su povadjeni neki delovi (neko pre mene je pokusao da radi)pa ako neko ima semu neka okaci na osnovu onih podataka gore,model tv-a ne znam jer cu naknadno dobiti poklopac ... I ako ga nisam ukljucio sumnjam na split ili booster blok jer je HIS tranzistor (2SD 1555) u kratkom spoju...
U naslov teme cu upisati model i sasiju TV-a cim ga indentifikujem...

pozz Vucko_AR

[tom]

Ova šema je za ROYAL 5585,5145 ali bi trebalo da odgovara
http://www.eserviceinfo.com/downloadsm/ ... ,5145.html
Skini sva tri dela...0, 1 i 2 ...

[Vucko_AR]

To je ta shema! ubacio sam sve delove koji su nedastojali ali postoji jos neki problem...po paljenju stdby led zasvetli na pola sekunde i nema napona na sekundaru,a kada se ugasi posle 5-6 sekundi led se polako upali i svetli slabo dok se mrezni elko ne isprazni. Napone na sekundaru nisam mogao da izmerim,jedino sto sam izmerio je da na mreznom elku ima 314V... otpornici su OK,elektrolite sam menjao, a blokove,tranzsitre i trimer cu zameniti sutra a do tada da li neko ima ideju sta moze biti uzrok?

[milan]

Da li se rele ukljuci?
Kriticni delovi su R913 R905 R406 C912 C405
U sekundaru na C405 jedino treba da imas napon u st.bay.

[nec]

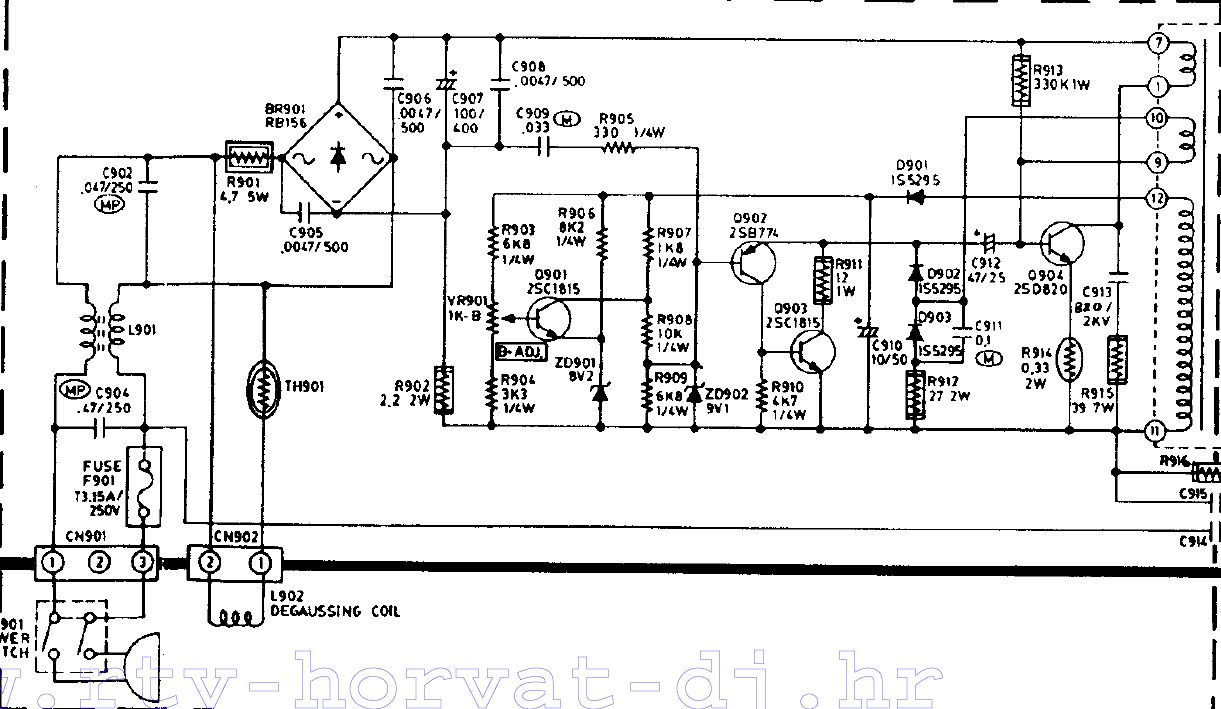

Na ovoj semi mreznog stepena bolje se vide vrednosti elemenata , samo su brojevi RCL-a po shasiji drugaciji,
viewtopic.php?p=84694#p84694

[Vucko_AR]

Pogledao sam i tu semu,vrednosti elemenata se bolje vide od one prve ali sam sve stavio OK.... Rele ne pali,R913 R905 R406 C912 su OK a na C405 postoji napon od 34V ...koliki napon treba da bude tu?

Edit: Zaboravih da pitam,kakva iskustva imate sa novim 2SD1555 tranzistorima koji se prodaju kod nas? Da li da uzimam njega ili BU 508 DF ?

[Stolle]

C910 i C912 menjaj a ne isprobavaj!
Ako nisi siguran u D1555,onda uzmi D1556,manje su se trošili,pa možda je koji zaostao...
Ili D2499,sa njim nije bilo problema.Nije uopšte kritično,mogu i još mnogi drugi,ali sa BU508D je znalo ponekad da bude problema.

[Vucko_AR]

C912 i C910 sam zamenio odmah cim sa poceo da radim....mene najvise muci sto nigde ni na shemi ni na ploci ne pise koji naponi treba da budu gde...
Ipak cu da uzmem D1556...a sto se tice tog dela TV-a merio sam blok i ispada da je dobar ali sve jedno zamenicu ga pa ako i tada bude bilo peoblema, ostaje samo split...

[nec]

Kao prvo koliko sam razumeo nemas napone na sekundaru (zasto onda sumnjas na SPLIT trafo) sredi prvo mrezni stepen (dobij napone) pa onda ganjaj drugo ako ima problem, jer onako iz iskustva taj tranzistor zna da crkne i kad mrezni stepen podivi (pokaci drastisno napone)_

[Stolle]

Preveliki ti je napon 34V,elektrolit je za 25V pa sad vidi...
Sređuj primar,zener diode,otpornike oko regulacije....

[Vucko_AR]

Pa da prvo treba da sredim mrezu pa cu onda ostale stvari...napon na sekundaru sada imam zamenio sam trimer (bio je u prekidu ) ,kada sam gore napisao da je napon na C405 34V mislio sam na 3,4V (sada sam ponovo merio i setio se da sam pogresno napisao )a na C901 ima oko 17V...Stanje je isto led zasvetli pola sekunde po paljenju i ne svetli vise i kada ugasim polako se upali i slabo svetli dok se mrezni elko ne isprazni...

[Stolle]

Da ti nije crko AN5265,ako je napon divljao.Otkači ga,imaš šemu,proprati veze.

[Vucko_AR]

Otkacio sam ga i situacija je ista...a kada se otkaci AN5521 na C405 imam 4,3V a led po paljenju zasvetli jako pola sekunde i ostane da svetli slabo a kada isklljucim isto tako slabo svetli dok se mrezni elko ne isprazni...
Edit: Sad sam otkacio prednju plocu a tada je napon na C405 oko 5,2V...

[majstorr]

tklonska ti ne valja pa gusi mrezu,imao sto puta kod tog modela,ima i osigurac prema njoj koji gori

[milan]

Na C405 treba da imas veci napon od 12v da bi moglo da se aktivira rele i dobije napon od oko 110v na elku C408
da bi ti radio His i otklonska.To znaci da na onom delu nista netreba da radis dok nedobijes taj napon veci od 12v da moze
aktivirati rele.
@Stolle ti je tu dao savet oko napona, sta menjati.

[Vucko_AR]

Mreza se tako ponasa i kada je otklonska otkacena... Danas nisam mogao da zamenim tranzistore pa moram sutra,usput bih zamenio zenerice ali jedna stvar mi nije jasna, na shemi je element pod oznakom ZD902 zener dioda 9,1V a na ploci je na tom mestu nesto sto lici na otpornik ili induktivnost? Da li je to neko drugo kuciste zenerice ili nije dioda?

[milan]

na shemi je element pod oznakom ZD902 zener dioda 9,1V a na ploci je na tom mestu nesto sto lici na otpornik ili induktivnost? Da li je to neko drugo kuciste zenerice ili nije dioda?

Stavi diodu po semi i nerazmisljaj o tome sta je unutra.

[Vucko_AR]

Ok,javicu sutra kakvo je stanje posle zamene.

[tom]

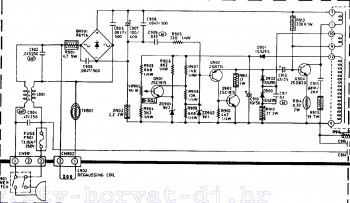

Dali ovaj "raspored" elemenata sa fotografije odgovara stvarnom stanju na tvom TV-u...

[Vucko_AR]

Sve je isto osim elementa ZD902 sto sam opisao gore...
