dvd philips DVP3040 problem(rešeno)

[ahim]

Problem je sledeći.DVD se upali pozdravna poruka,nakon par pokušaja odradi open/close,ubacim dvd,malo se, vrlo lagano zavrti i staje,potom no disc.Premerim napone sve OK.Za svaki slučaj zamenim 4 elkosa(2*1000mf,2*470mf).Potom zapažam da laser ne sija i da se ne pomera motor lasera.Menjao flet kabel,spin motor,proveravao motor lasera,kačio druga dva lasera,sve isto.Koliko sam uspeo da izmerim(nisam baš siguran) ni spin motor ni motor lasera ne dobijaju napon.Jedino radi motor open/close.Na procesorskoj ploči sve je hladno,drajver,tranzistori.Na ploči kod konektora napajanja ima zener dioda,merenje pokazuje da je dobra.Svaka ideja dobrodošla.Hvala!

[milan]

Ako je sve hladno, nedostaje neki napon.Prati napajanje na elektrolitima, naponi iz mreze su 3.3v 5v -12v -24v i 12v

[ahim]

Napone sam merio deluje mi OK,proveriću ponovo, ne znam da li zener diodica zeza,mada sam unimerom proveravao deluje OK.Mada sve liči da napon ne dolazi do optike

[krllebg]

kod nekog philips DVD,ima vise 2 god nesecam se modela,kinez uglavnom ... isti simptomi,nadjem elko 470mf/25v na plocici gde stoji flet kabl.Elko SMD ... proveri,mozda neka sprezna varijanta kao kod mene sto je bila.

[ahim]

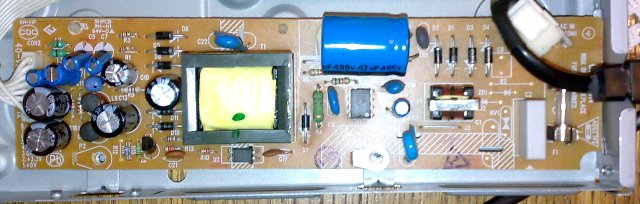

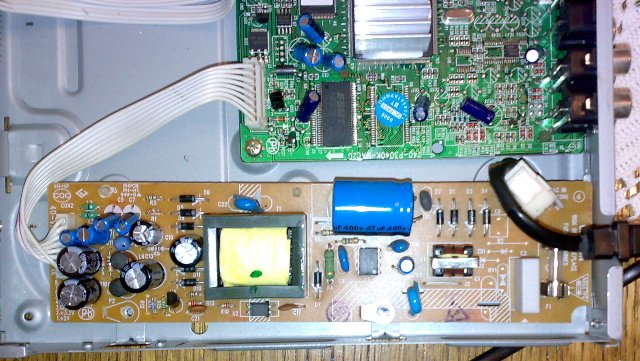

Merio sam napone ponovo i izmerih da umesto +12 i -12 imam ~+14 i -9.5÷10.Da li to može biti razlog što dvd ne radi,jedva odradi open/close posle čekanja i displej radi.Izmenjao sam ukupno 5 elkosa u primaru,ostalo su samo plavi.Ništa nisam zasad dobio.Probaću sutra napajanje koje 100% radi,mada ne može da se ugradi u ovaj dvd zbog gabarita(original uzak a dugačak). Svaki predlog dobrodošao.U prilogu slike napajanja.

[Stolle]

Pa...ne bih rekao. Kod onog TELETECH-a je +12 i -6.5V (na ploči -12V) i radi. Probaj tu drugu mrežu da se barem uveriš.

[milan]

Evo sema mreze pa napisi koji naponi neodgovaraju na konektoru.
Mali elko u primaru obavezno promeni, a na velikom izmeri koliki je napon izmedu plus i minus pola.

[ahim]

DVD RADI Postupio sam prema vašim instrukcijama, stavio ispravno napajanje i dvd proradio.Naponi na orig. napajanju su bili 5.2;3.45;(9.9÷10.4),-15.76;-34.Prema Milanovoj instrukciji zamenim mali elkos u primaru 47mf/25v sa 47mf/50(taj sam imao),nisam ga merio,naoko izgledao super,ali posle njegove zamene dvd proradi.Hvala puno svima koji su učestvovali u temi!
