DVD napajanje sa DH321 - kratak spoj

Post napisao ahim » 12 Jun 2009, 08:38

Pokusavam da popravim DVD napajanje na kome se razletelo mrezno kolo (DH321).Zamenuo sam kolo sa drugog napajanja, kada ga stavim pod napon dolazi do pregorevanja osiguraca, i varnicenja ispod primara trafoa.Skidao trafo,izgleda mi u redu.Ako neko ima ideju gde je kratak spoj-unapred zahvalan!

Avatar
cacko85
gx
gx
Postovi: 1746
Pridružen: 03 Dec 2008, 17:51
Location: Macedonia
Contact person: Slavche
Specialty: tv-multimedia
Lokacija: Sveti Nikole
Kontakt:

Re: DVD napajanje - kratak spoj

Post napisao cacko85 » 12 Jun 2009, 15:34

ahim je napisao:...varnicenja ispod primara trafoa.Skidao trafo,izgleda mi u redu...
Kako je moguce da varnici na (ispod) trafo i da ti izgleda uredu :?
Vidi dal ima neki elementi ispod trafo da ni su oni vidi gde je iscadila ploca ako je trafo pomirishi najverojatnie ce mirishe na izgoren bakar.
Ovde niko ne ti moze pomozi samo ti mozes da vidis kde je varnicenje.
:pivopije:
www.facebook.com/slavceelectronics

Avatar
Srečko
_
_
Postovi: 137
Pridružen: 14 Jun 2007, 12:33
Lokacija: Slovenija

Re: DVD napajanje - kratak spoj

Post napisao Srečko » 12 Jun 2009, 20:25

ahim je napisao:Zamenuo sam kolo sa drugog napajanja, kada ga stavim pod napon dolazi do pregorevanja osiguraca, i varnicenja ispod primara trafoa.
Umesto osigurača stavi jednu sijalicu od 60W i pokušaj. Ta sijalica zasije punom sijajem ako je šta u spoju in ne pregori osigurač. :tooo:

Lp Srečko
Samouk

Avatar
vlatkocopa
gx
gx
Postovi: 3030
Pridružen: 04 Jun 2008, 22:41
Location: Makedonija-Kumanovo
Contact person: Vlado
Phone number: 0038931420808
Specialty: tv

Re: DVD napajanje - kratak spoj

Post napisao vlatkocopa » 12 Jun 2009, 21:28

Proveri diode u grecu,mrezni elko i kao sto rece kolega probaj da imesto osiguraca staivs sijalicu.... :pivopije:
Za sjaj u očima, rumenilo u licu i lepršav hod - koristite kozmetiku -Šljivovica a moze i domaca jabukovaca ..:))

ahim
_
_
Postovi: 198
Pridružen: 18 Dec 2008, 10:09
Location: Novi Sad

Re: DVD napajanje - kratak spoj

Post napisao ahim » 14 Jun 2009, 21:46

Napajanje sa koga sam skinuo mrežni IC je,pre skidanja nije moglo da pokrene dvd,samo je jedna sijalica kod on/off blinkovala.Kada sam ga pogledao video sam dva naduvena elkosa(1000 i 470 mf).Posle njihove zamene stanje je ostalo isto.Tada sam odlučio da mrežni IC prebacim na drugo (potpuno isto napajanje)gde se raspao mrežni IC.Tada sam prvi put imao problem pregorevanja osigurača.Crn trag ispod mrežnog trafoa.Onda pokušam da mrežni ic vratim gde je bio i zamenim mesta trafoima.Pre ugradnje trafoa unimerom isproveravam trafoe i oba su bila ista i po meni u redu.Kada sam to ugradio stavim pod napom i ponovo izgori osigurač na napajanju gde pre nije izgorevao osigurač.Po meni u tim premeštanjima je stradalo mrežno kolo(mada se nije razletelo).Takođe sam uočio u primaru elkos 22mf50v gde je lem popustio (kada ne znam),zbog čega je moguće i zezalo napajanje.Mrežni IC je DH321,nemam drugi da probam,probaću naći u radnji,eventualno neka zamena.Ako može sugestija koje kolo ga menja i ako može malo pojašnjenja to oko SIJALICE,ne znam kako to tačno uraditi i šta time dobijam,jer brzinski prekidam napon kad počne da varniči??? Hvala!

Avatar
Stolle
Preminuo
Postovi: 19098
Pridružen: 12 Avg 2006, 23:35
Location: Srbija
Specialty: tv-multimedia
Lokacija: Dimitrovgrad

Re: DVD napajanje - kratak spoj

Post napisao Stolle » 14 Jun 2009, 22:15

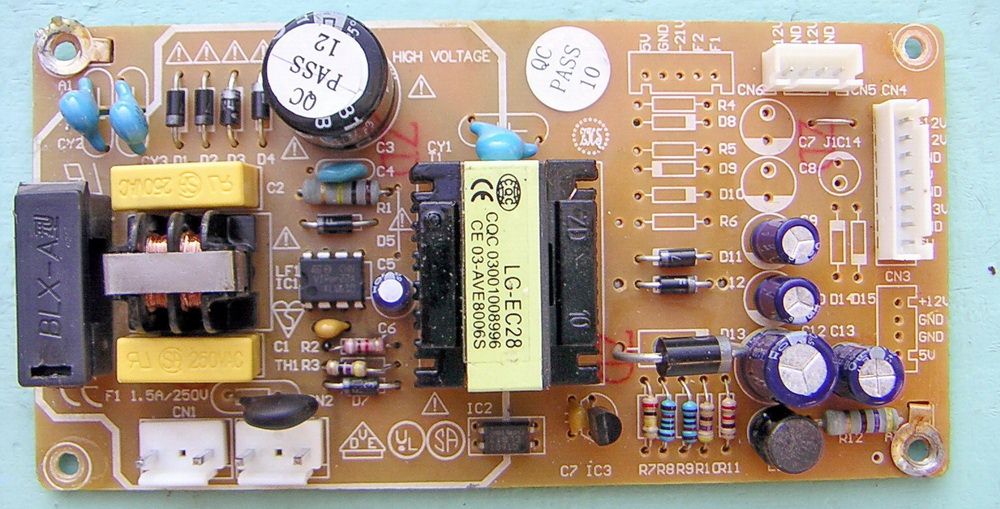

Prvo si sve ostale elemente trebao da zameniš,pa IC na kraju.Obavezno proveri blok kondenzator C6 pored R2,mali žuti,ovde na slici je zamenjen.

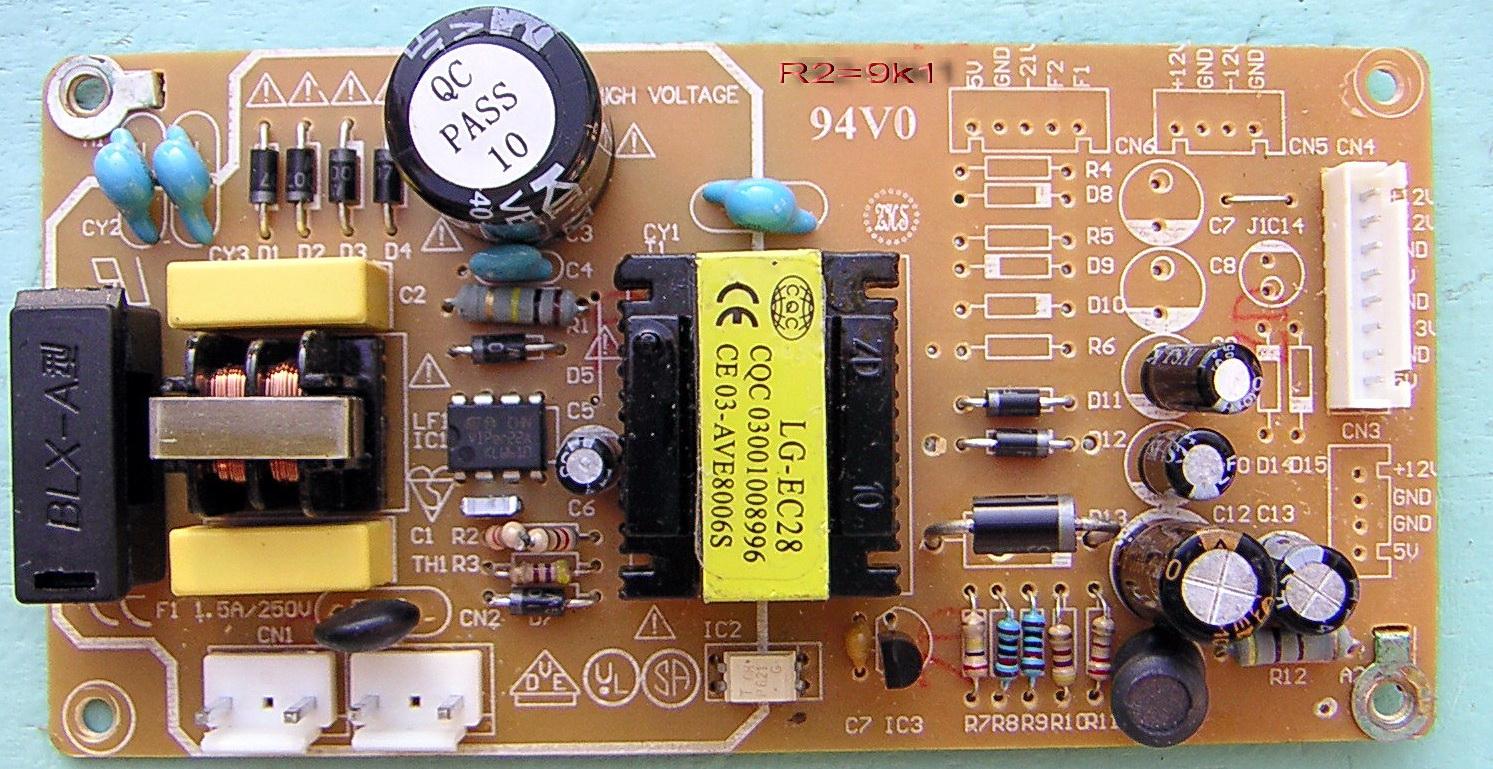

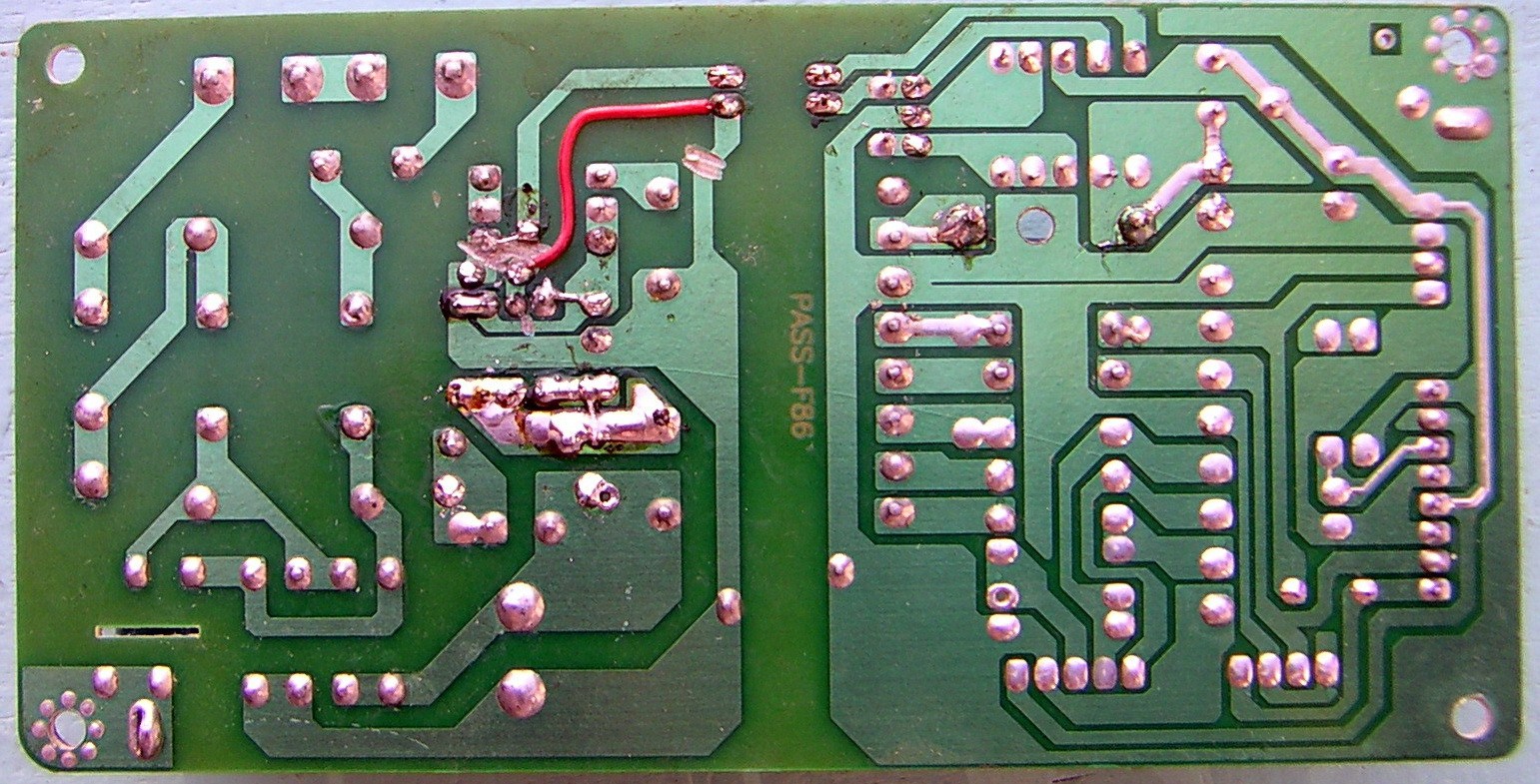

IC možeš da zameniš sa VIPer22A uz prepravke kao na slici.Samo pazi dobro, ne znam koliko se dobro vidi, uporedi sa tvojom pločom.
Prilog
DH321 1 VIPer22A.jpg
DH321 VIPer22A.jpg
"29 poslednjih dana u mesecu je najteže"

Avatar
Stolle
Preminuo
Postovi: 19098
Pridružen: 12 Avg 2006, 23:35
Location: Srbija
Specialty: tv-multimedia
Lokacija: Dimitrovgrad

Re: DVD napajanje sa DH321 - kratak spoj

Post napisao Stolle » 15 Jun 2009, 16:19

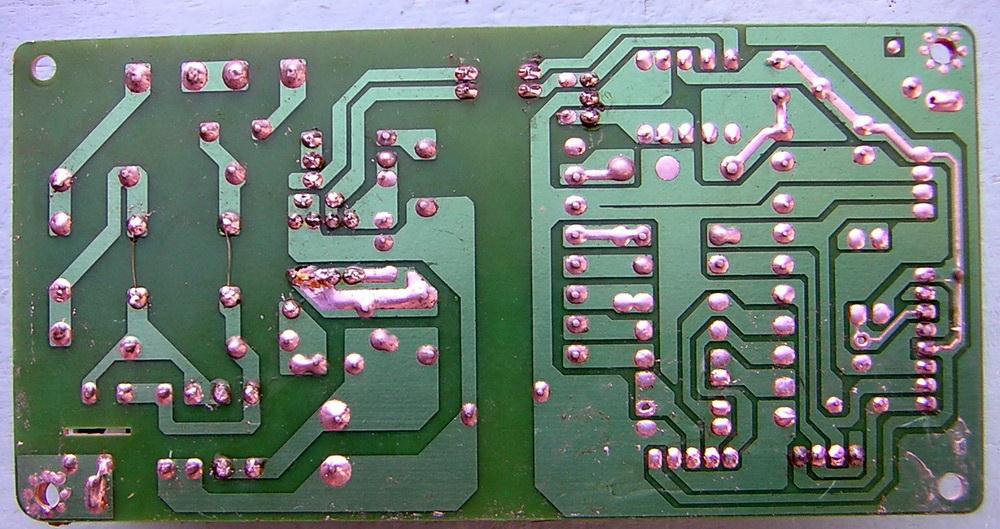

Evo i izgleda mreže sa VIPer22A, možda će olakšati.
Prilog
VIPer22A 1.jpg
