DVD SKYVISION LG888(ODUSTAO)

[darko080372]

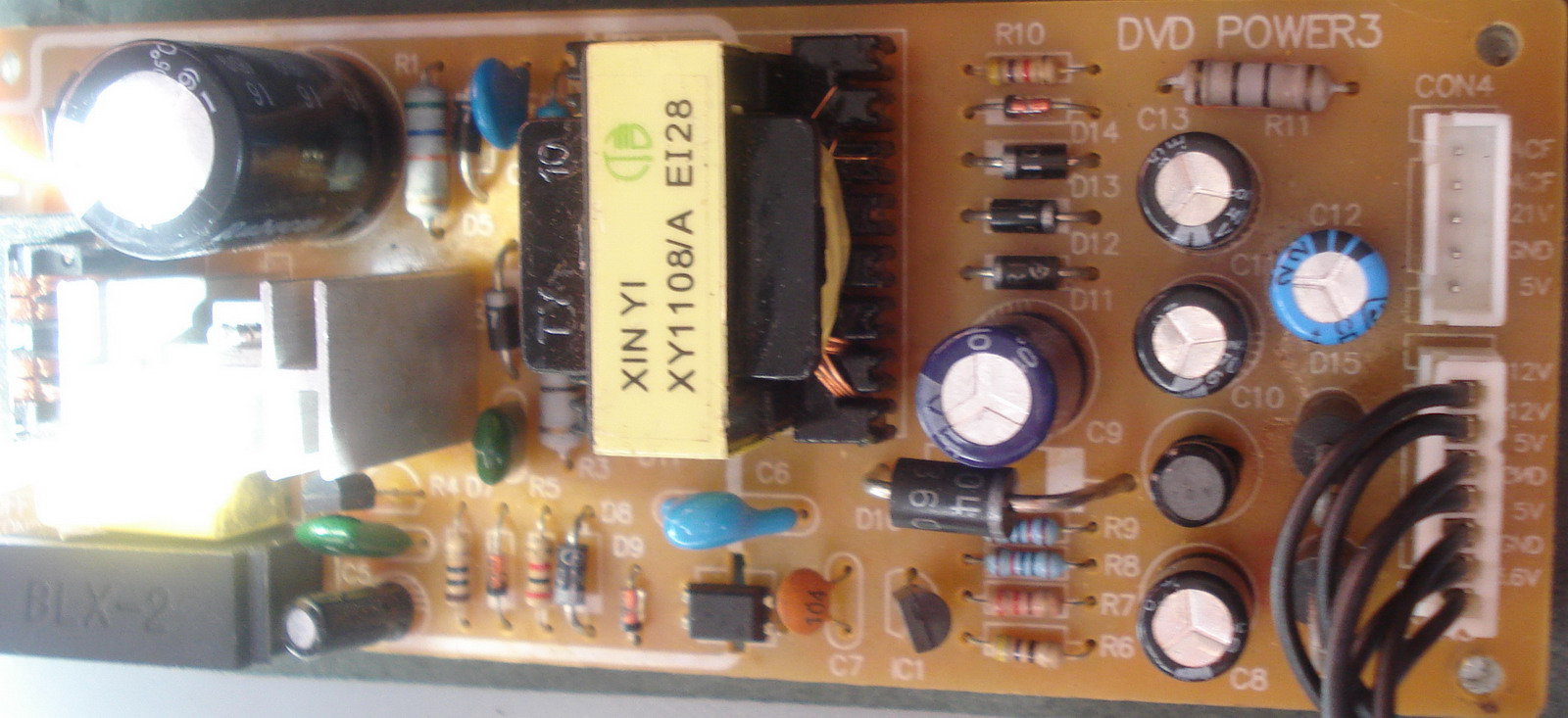

Dvd Skyvision lg888 neradi nista,merenjem napona na mreznom delu nema napajanja(oznaka napajanja DVD POWER3) a pri tom se otpornik R11 da kazem usijava i smrdi,otkacim konektor4 koji ide ka plocici sa displejom tad mi se pojave i naponi na svim izlazima.Dvd je vec bio kod jednog majstora oko godinu dana njegov zakljucak je bio da je stradao procesor na maticnoj ploci,koji neznam jer je meni donet dvd da probam da ga resim ali mrka kapa.Sta je meni jos nejasno koje su vrednosti napona na konektoru4 ACF ACF?Dali neko ima SM za ovaj model da propratim dali je tu nesto na tom konektoru zamenjeno jer ovako je bio vezan CON4- izlaz sa 5V na plocicu sa displejom na GND,GND na -21V,21V na F2 a ACF na F1.

[darko080372]

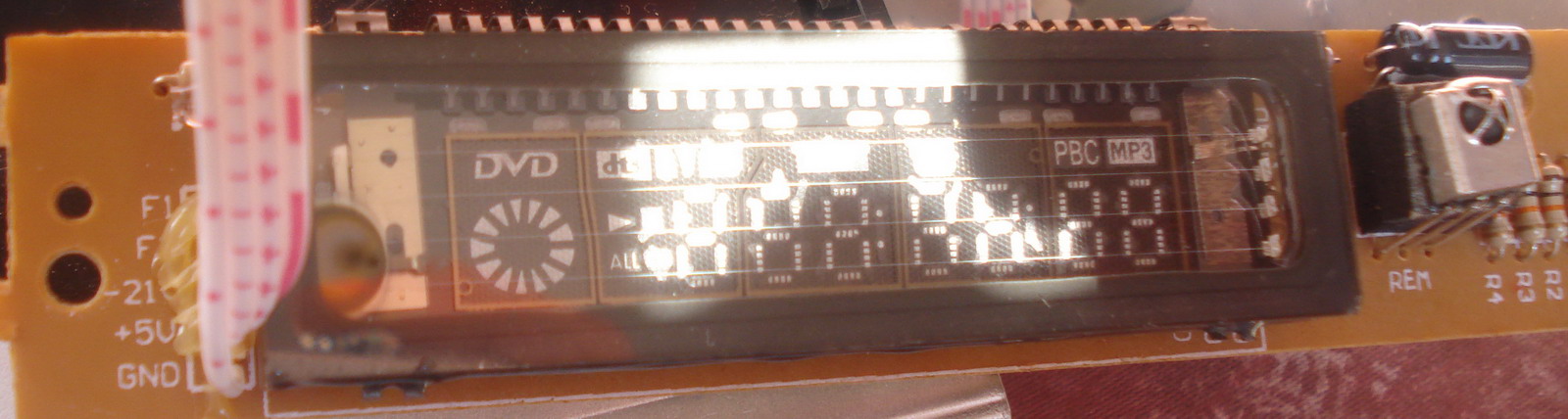

Izgled plocice sa displejom

[vlatkocopa]

ACF je grejanje displeja,povezi ih na F1 i F2,masu mozes lako odrediti,+5V ide i na prijemnik,a ono sto ti ostane je -21V.Nisi pisao na na kolko volti ide taj otpornik koji greje?

[darko080372]

Ide na ACF pod opterecenjem oko 1,7V~.Sad sam ponovo probao kad sve prikopcam pustim urad i vezem kao sto si napisao tek sam sad video da mi se greju i tranzistori Q09,Q10,Q11 i Q12 na maticnoj ploci.

[vlatkocopa]

A jel proradio displej? Vidi dali greje i drajver AT5654,otkaci konektore sto idu na mehaniku i vidi dali greju tranzistori.
Pozz

[darko080372]

Displej nije proradio, cak i kad sam raskacio mehaniku,drajver se ne greje a tranzistori i dalje vreli kad je raskacena elektronika.Dali je moguce da je do procesora da mi ukljucuje i open i close pa se iz tog razloga greju ili nesto drugo.Cujemo se sutra uvece spavanjac.

[stojkePN]

Pre svega raskaci sve bez cega DVD moze da startuje. Otkaci laser, mehaniku, displej i vezi na video izlaz da vidis hoce li da se ukljuci DVD i da izbaci MENU. Ako se i dalje greju tranzistori a nista nema na video in menjaj te tranzistore i diodu 1N4007 pored njih. Ako nece i dalje a tranzistori se greju skini drajver motora sa ploce duvaljkom. Ako se greju i dalje stradao je procesor sklopi i vrati.

[darko080372]

Ok probam to veceras pa javljam rezultate.Hvala.

[darko080372]

Pre svega raskaci sve bez cega DVD moze da startuje. Otkaci laser, mehaniku, displej i vezi na video izlaz da vidis hoce li da se ukljuci DVD i da izbaci MENU.

Uradio kao sto si rekao,probao dvd kao sto si rekao ali nece ni MENU da izbaci na TV-u?

[stojkePN]

Idi dalje. Zameni tranzistore i diodu 1N4007 koja je tu negde kod konektora za napajanje. Ako se i dalje greju skini drajver za motore. Ako se i dalje greje znaci da je procesor zavrsio. Tranzistore i diodu ne meri nego menjaj. Obrati paznju samo kod tranzistora nije sve jedno da li je DD8550 ili D8550 ili 8550S... kineska posla.

[darko080372]

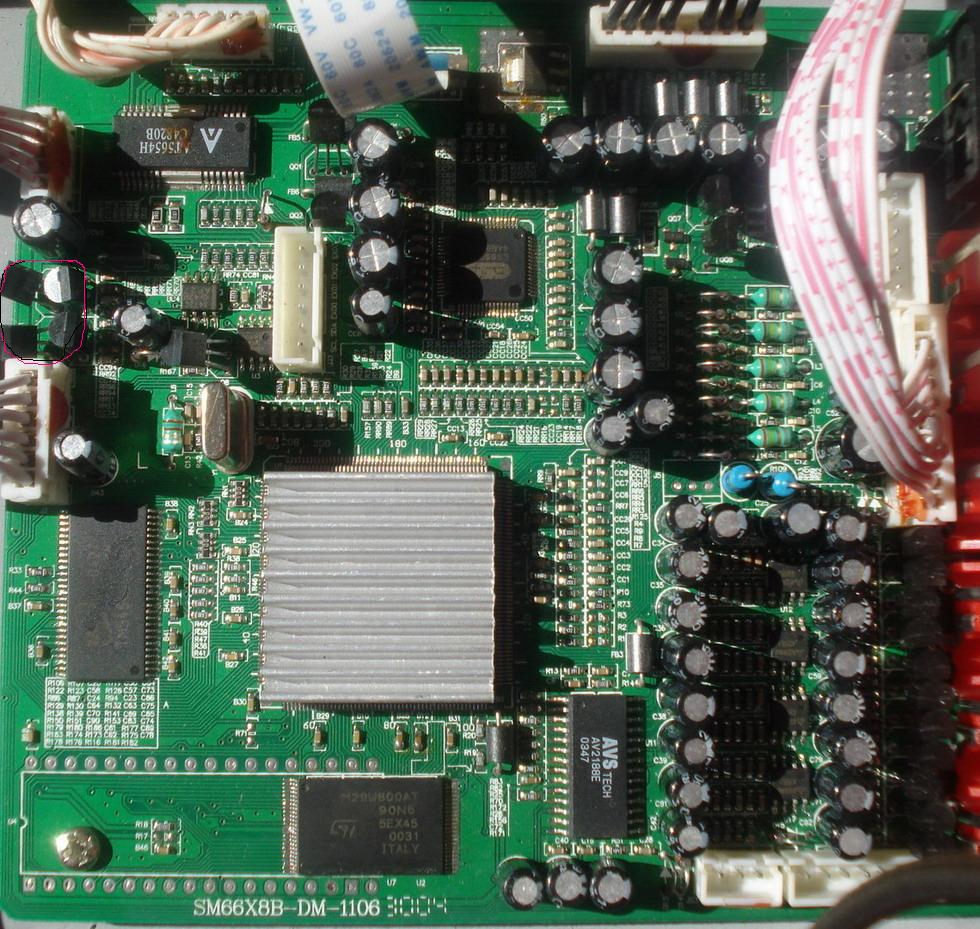

Slika je malo nejasna ako mislis na maticnu plocu i diodu vezanu za nju nije ono dioda pogledao sam kratkospojnik sa feritnim jezgrom.Tranzistori su S8050D i S8550D po dva komada,guglujuci nasao sam na elitesecurity da su dva za open dva za close.U vrt-u S8050 25V 0.5A; S8550D 25V,0.5A; a neki tvrde da su to SS8050 i SS8550 25V,1.5A?Probacu sa zamenom ali ne pre ponedeljka zbog nabavke tranzistora.

[stojkePN]

Slika je malo nejasna ako mislis na maticnu plocu i diodu vezanu za nju nije ono dioda pogledao sam kratkospojnik sa feritnim jezgrom.

Mislim da je na ploci oznaka za diodu a tu i treba da ide ali mozda su drugacije resili pa je izbacena dioda pa ubacen KS sa feritom. U svakom slucaju pripazi oko zamene tranzistora je ima razlike

[cacko85]

...kad je raskacena elektronika.Dali je moguce da je do procesora da mi ukljucuje i open i close pa se iz tog razloga greju...

Ima neki DVD-a su cudno resheni, ti tranzistora mislim da sluzu za open/close i ako izbacish onaj konektor shta ide na open/close motor i onaj senzor za u koi polozaj se nalazi "klizac" ti tranzistori se greju radi to shta senzor(onaj preklopnik u mehanizam) ne daje nikakvu inforaciju.
Ti najverojatno si raskacio sve shta moze pa i taj senzor, probaj da zakacish samo taj kabel od O/C motor i senzor i vidi dal ce se greju tranzistori.
Player treba da radi (display i Tv menu) i bez ti tranzistora. Vidi josh neki stabilizatora shta gi ma na plocu dal su ok napone na njima, Neki sa 5V, 3.3V ili 1.8V, 2.5V vifi dal gi ima prati pa meri.

[darko080372]

Cacko85 probao sam i to vratio jedan po jedan konektor i opet isto skoro pa da mogu da skuvam kafu na tim tranzistorima.

[stojkePN]

Ti tranzistori se greju i kad je DVD ispavan ali od tog grejanja i crknu. Sto je najgore u svemu imao sam par puta slucajeve da mi ti tranzistori i dioda pored njih pravi problem jer kad ih izvadim i merim oni su ok ali uredjaj proradi tek posle zamene. Zato ti i kazem menjaj ne meri

[cacko85]

Valjda ce nadzesh neki tranzistor shta bar sa probu da stavish da vidish dal ce da proradi player. Ali koliko si vreme potroshio na taj player ne znam dal ti se isplati da josh se zaj*bavash sa njega, a i kad vidish da ga je neko i pred tebi "opravao" pa vidi tu ...
Probaj izbaci ti 4 tranzistora i ukluci i vidi shta se deshava. Dal si merio neke napone na plocu... vidim na sliku da gore imash neki SMD stabilizator koliko napona imash na njemu ? Mislim da u blizina na ti tranzistora ima neki dioda mozda i da za koja kaze stojkePN i je vertikalno postavenja, dal i koliko imash napona na nju, mozda je i zenerka.

[darko080372]

A koje da stavim znaci oznake su kao sto sam rekao S8050D i S8550D,kako da sam siguran da nisu sa dva SS, kao sto si rekao kinezi su cudo sa oznakama,cak sam skoro nabavljao trijake Z0107MA za module ves masina i oznake Z nema nigde,sledeci put kad budem nabaljao ostace znake poput 7MA Za one sa dva SS znam zamene a one sa jednim S neznam sta bi ih menjalo.Dali bih ista postigao sa njihovim skidanjem pa da probam dvd?Dali si tako nesto probao?

[darko080372]

Ima dioda koje je vertikalno postavljena nisam je skidao ni merio napon na njoj,sto ti kazes mozda je zenerka a mozda i 1N4148 videcu kad je skinem.Sto se tice isplativosti taj dvd mozda nisam ranije rekao da nebih davio sam dobio da ako ga opravim ostavim sebi da moj klinac gleda crtane filmove nije za musteriju,time se nebavim profesionalno i to ostavljam vama da vi koji ste profi u tom poslu zaradite lovu .Sto se tice tog smd-a pravo da ti kazem nisam ni obratio paznju na njega ali probacu i njega,zato sam i trazio SM da bih lakse pratio sta gde ide jer nisam profi u tom poslu a sa semom bar meni je mnogo lakse traziti kvar.

[cacko85]

Ja uvek stavam SS od oni 1.5A pa koi i da je original Do sada nisam probao sa drugi zato shta gi imam ovi ali to ne znaci da nema da radi sa drugi, probaj sa BD139 i 140 sal pazi na raspored pinova i tip na tranzistor. Probaj prvo bez njima nema nishta da mu bude, cisto da vidish kako ce se ponasha. A SM do sada ni sam nashao za nijedan kinez ni sam ni trazio, a i tacno za taj model i ta PCB ne verujem i da ima, mozda neka sa taj processor da se poklapaju neke delove. Ako te Interesuje neshta za neko kolo koje je na ploca a ne mozesh da nadzesh shema od taj uredaj ondak trazi datasheet za taj del i natam prati i meri

[darko080372]

Probao i sa skidanjem tranzistora i nema nikakve razlike,prikacim na tv i jedino sto radi je da pri ukljucenju dvd-a iz rezima tv prebaci na dvd ali nema dvd menu.Samo plava slika,kad ga iskljucim vrati se na program koji sam ranije gledao.Verovatno cu ga zadrzati za delove a svima koji su pomogli hvala puno na trudu .
