Obelisk III

Post napisao Damiru » 10 Jul 2010, 20:10

Nadam se da nije zabranjeno, projekat je punoletan po svim kriterijumima. :lala:

Još od te davne 1989. godine imam želju da jednog dana napravim sebi ovako nešto - od punog drveta (hrast, orah i slično)... Ali nikad da dođe na red.
Prilog
OBELISK III zvuCna kutija.rar
(377.1 KiB) Preuzeto 198 puta.
Veliki ljudi se bave idejama. Srednji, događajima. A mali - ljudima.

Avatar
Krajnc Karlo
Preminuo
Postovi: 456
Pridružen: 02 Jul 2009, 09:46
Location: Veternik
Contact person: Karlo
Specialty: tv-multimedia
Kontakt:

Re: Obelisk III

Post napisao Krajnc Karlo » 10 Jul 2010, 23:06

pravio sam slične tamo neke 84-85, radile su super :tooo:
neznam dal imam slike, možda ima sadašnji gazda :?

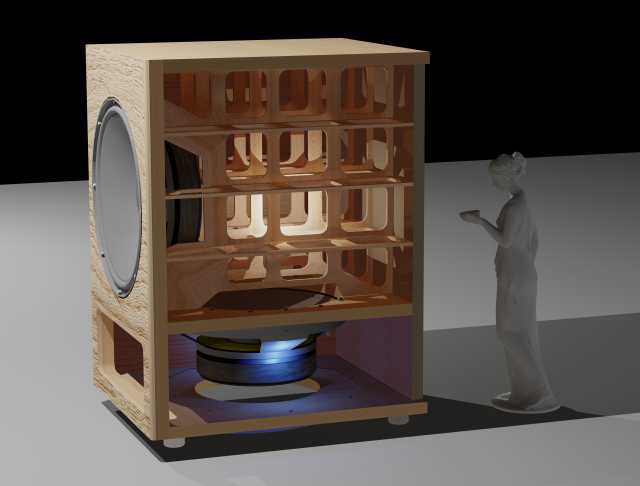

a ovo mi je zadnja konstrukcija (subwoofer), još nije realizovana :roll:
ako ti treba pomoć, samo traži (sve osim evrića :mrgreen: )
Make it idiot proof and someone will make a better idiot

Avatar
fanzo
Site Admin
Site Admin
Postovi: 20544
Pridružen: 02 Avg 2006, 06:41
Location: Bački Petrovac, Srbija
Phone number: 0038121781575
Specialty: tv-multimedia
Lokacija: Bački Petrovac
Kontakt:

Re: Obelisk III

Post napisao fanzo » 10 Jul 2010, 23:08

Od tog materijala dobre bi bile stepenice i slično , ali za kutije ne. Iz razloga što će se to drvo kad tad rasušiti, a to onda neće biti dobro.
Kutije treba praviti od kvalitetne iverice, koja se sada teško može pronaći.. ili ako hoćeš perverziju onda od mermera.
Baš sam pre neki mesec kupio tablu iverice i promenio radne ploče na stolovima u servisu koji su već bili poprilično ishabani za sve ove godine eksploatacije .. i prvi put kada sam pogurao tv na stolu ostale su štrafte na površini :m: ova današnja iverica ne valja ni za k**** .. za 3 meseca stolovi su mi izgrebani kao sa starim pločama za 5 godina rada. Ako naslonim vrh lemilice na sto odmah pobeli, a stare sam mogao grejati do besvesti i nije im bilo ništa... eto toliko o današnjem kvalitetu iverice.

Inače iverica se spaja drvenim klinovima koji se lepe lepkom za drvo i to drži kako treba, nikako šrafovima !
Svakodnevno usavršavanje je bolje od zakasnelog savršenstva

Avatar
Stolle
Site Admin
Site Admin
Postovi: 24770
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: Obelisk III

Post napisao Stolle » 10 Jul 2010, 23:10

Baš sam hteo da napišem za puno drvo, Zoran me je pretekao. :mrgreen: Ne stavljaju džaba mediapan ili ivericu. Ali dobru, kao što Zoran reče.
"29 poslednjih dana u mesecu je najteže"

Avatar
Damiru
___
___
Postovi: 1271
Pridružen: 19 Avg 2006, 15:26
Location: Srbija
Contact person: Damir
Specialty: tv-multimedia
Lokacija: Kovilj, 127.0.0.1
Kontakt:

Re: Obelisk III

Post napisao Damiru » 10 Jul 2010, 23:32

E, od mermera. :)
Neko sebi pravi nadgrobne ploče za života, a ja ću zvučne kutije. :lala:

Šalim se, neće to izgleda skoro zaživeti kod mene...
Krajnc Karlo je napisao:a ovo mi je zadnja konstrukcija (subwoofer), još nije realizovana :roll:
Fina zanimacija. Transmisija ili... Mnogo pregrada, na šta li će to izaći? :-)
Veliki ljudi se bave idejama. Srednji, događajima. A mali - ljudima.

Avatar
fanzo
Site Admin
Site Admin
Postovi: 20544
Pridružen: 02 Avg 2006, 06:41
Location: Bački Petrovac, Srbija
Phone number: 0038121781575
Specialty: tv-multimedia
Lokacija: Bački Petrovac
Kontakt:

Re: Obelisk III

Post napisao fanzo » 10 Jul 2010, 23:50

Sa kutijama od mermera bar možeš uživati, ali u onom drugom i ne baš :lala:
Svakodnevno usavršavanje je bolje od zakasnelog savršenstva

Avatar
Krajnc Karlo
Preminuo
Postovi: 456
Pridružen: 02 Jul 2009, 09:46
Location: Veternik
Contact person: Karlo
Specialty: tv-multimedia
Kontakt:

Re: Obelisk III

Post napisao Krajnc Karlo » 11 Jul 2010, 02:05

Fina zanimacija. Transmisija ili... Mnogo pregrada, na šta li će to izaći? :-)
kopija od ovog http://www.mksoundsystem.com/propages/mkprof_MX350.htm

originali su sa 12” a ja sam pravio ranije sa 10” i radile su :shock: :shock: straobalno
to je push-pull sistem a pregrade su da umrtve kutiju na niskim frekvencijama
e sad bi da radim sa 12” al imam nekih poteškoća €€€€€

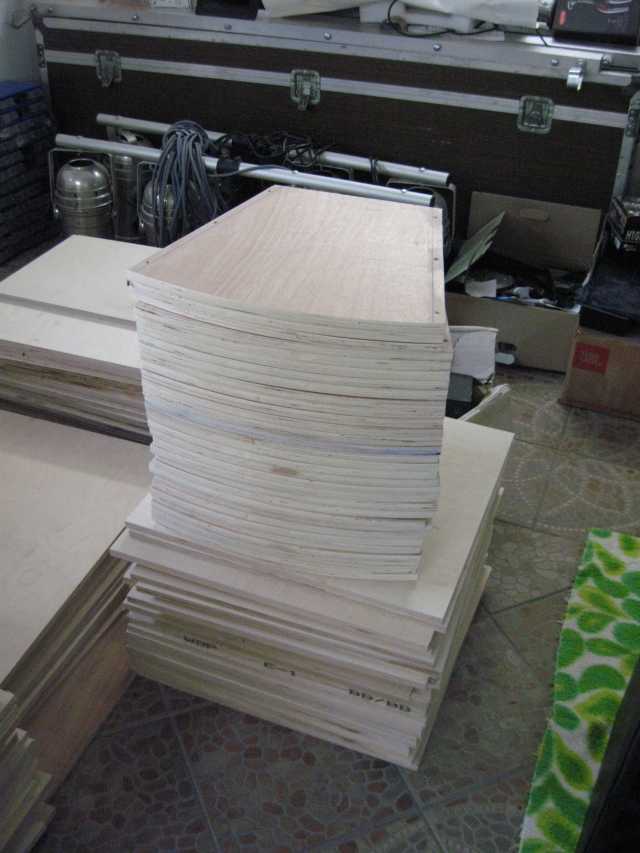

inače odličan materijal za kutije je kvalitetna šper ploča plywood (nema kod nas, naša je s***e)
kupovali smo slovenačku
ili medijapan http://www.dragostan.rs/med.html
Make it idiot proof and someone will make a better idiot

Avatar
Damiru
___
___
Postovi: 1271
Pridružen: 19 Avg 2006, 15:26
Location: Srbija
Contact person: Damir
Specialty: tv-multimedia
Lokacija: Kovilj, 127.0.0.1
Kontakt:

Re: Obelisk III

Post napisao Damiru » 11 Jul 2010, 10:02

e sad bi da radim sa 12” al imam nekih poteškoća €€€€€
Razumljivo, ako su dimenzije poput poveće stolice :-)
inače odličan materijal za kutije je kvalitetna šper ploča plywood (nema kod nas, naša je s***e) kupovali smo slovenačku ili medijapan http://www.dragostan.rs/med.html
Info zlata vredan. Hvala!
Što se mene tiče, sve je to i dalje ideja, jer ako budem pravio, trebaće takođe €.€€€,€€ (mora da bude savršeno).
Veliki ljudi se bave idejama. Srednji, događajima. A mali - ljudima.

Avatar
Stolle
Site Admin
Site Admin
Postovi: 24770
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: Obelisk III

Post napisao Stolle » 11 Jul 2010, 12:42

Da, Dynaudio driveri nisu nimalo jeftini. A imaš i Dynaudio kitove, ali isto nisu jeftini. :-( :mrgreen:
"29 poslednjih dana u mesecu je najteže"

Avatar
Krajnc Karlo
Preminuo
Postovi: 456
Pridružen: 02 Jul 2009, 09:46
Location: Veternik
Contact person: Karlo
Specialty: tv-multimedia
Kontakt:

Re: Obelisk III

Post napisao Krajnc Karlo » 11 Jul 2010, 14:30

mali poklon za Fanatike :lala: :pivopije:
Loudspeaker Design Cookbook.rar
(17.1 MiB) Preuzeto 188 puta.
Make it idiot proof and someone will make a better idiot

Avatar
Kobac
bela tehnika
bela tehnika
Postovi: 619
Pridružen: 26 Jun 2008, 23:19
Location: Beograd

Re: Obelisk III

Post napisao Kobac » 12 Jul 2010, 08:06

U nasim uslovima najbolje je koristiti medijapan, odlican je za zvucnike a ima ga u raznim dimenzijama i nije preskup, a pride sto je lak za obradu pa kome treba da zaobli ivice nece se namuciti.
Kada se samo setim mojih prvih koje sam pravio od iverice i zaobljavao ivice... Otelio sam se dok sam zaoblio ivice, gitovao, smirglao......

gapostolski
_
_
Postovi: 148
Pridružen: 07 Jun 2007, 16:03
Location: macedonia
Lokacija: Tetovo makedonija
Kontakt:

Re: Obelisk III

Post napisao gapostolski » 15 Jul 2010, 13:53

iste sa probao jos davne 90-te.da bi ih odma prodao jos te jeseni,(ne zbog kvaliteta zvuka-vec zbog bogate budale koja je imala dosta love i veliku sobu u koju je trebao da stavi nesto avangardno za to vreme razume se.)iste sam ardio od medijapa iverice25mm.i mogu ti reci da je zvuk bio dosta dobar i interesantan.
onda sam sredinom 91 izradio projekat mislim istog autora ovih kutija,samo sa 24w75,d-21 i d-28,i skretnicom po modelu. i mogu ti reci da sam od tada do sada promenio brdo pojacala i gramofona,ali dynaudio ne... :---: .prvo sam ih stavio u 35 litarskim kutijama,sa zasebno izradjenom kupolom za srednje i visoke tonove,tako da sam do sada experimentirao sa istim membranama do nekih 85litarskim kutijama. i dosta inprovizirao sa raznim kombinacijama skretnica.
najveca poenta u obelisku su ustvari same membrane,tako da ako ne mislis da ih radis sa orginalnim zvucnicima(a neznam koliko se od njih sada proizvodi)onda nemoj ni pocinjati sa drugim,jer ces dobiti samo dobar izgled kutije(razumese ako ih dobro uradis)a od samog zvuka nece biti nista.ni priblizno dobro,
sto se tice membrana,bas sam ove zime imao dosta prepiski sa dynaudio-m,potrebani su mi sundjerasti ovesi za membranu jer su ovi moji polako poceli da se raspadaju,i poenta je da su 24w75 prestali jos davno da se proizvode,i potrebno je da im posaljem moje zvucnike pa da na njih ugrade nove membrane,a cena je negde oko 200 eura po komadu,pa sad vidi kako ces proci sa novi membranama.
U svakom sliucaju ti zelim puno uspeha u izradu kutija,i nadam se da ce mo videti neku sliku kada projekat bude gotov
inace jos sredinom 80-tih je bilo dosta projekata sa dynaudiom u sam svoj majstor,tako da potrazi op netu i razgledaj ima dosta interesantnih resenja...
i razume se ako koristis originalne membrane i pojacalo malo vece snege onda bi jos u ceni trebao dodati malo kvalitetnije kablove (za vecu snagu preporucljivo bi- wiereig,terminali za konekciju kondenzatori za skretnicu
:pivopije:
gapostolski

Avatar
Damiru
___
___
Postovi: 1271
Pridružen: 19 Avg 2006, 15:26
Location: Srbija
Contact person: Damir
Specialty: tv-multimedia
Lokacija: Kovilj, 127.0.0.1
Kontakt:

Re: Obelisk III

Post napisao Damiru » 15 Jul 2010, 15:35

Svestan sam većine problema u vezi nabavke odgovarajućih zvučnika, uklapanja stranica, skretnice i sitnih izmena i dorada. Zato i kažem - voleo bih, ali kad će to biti... Još uvek ostaje želja da ih jednog dana vidim u prirodnoj veličini. Nažalost, možda se to nikad neće desiti...
Veliki ljudi se bave idejama. Srednji, događajima. A mali - ljudima.

Avatar
buzdumra
gxu
gxu
Postovi: 6562
Pridružen: 22 Okt 2006, 20:14
Location: srbija

Re: Obelisk III

Post napisao buzdumra » 15 Jul 2010, 18:58

mozda je sve to bijo marketing Dynaudio
primer lepo ja,ti,.. smo ta firma i znamo da se danas najbolje reklamirat preko (uradi sam) ili face :m: bruka i tu prodajemo najjace i najskuplje :lala:
proradijo mi net zahvaljujuci fanzi

Avatar
Damiru
___
___
Postovi: 1271
Pridružen: 19 Avg 2006, 15:26
Location: Srbija
Contact person: Damir
Specialty: tv-multimedia
Lokacija: Kovilj, 127.0.0.1
Kontakt:

Re: Obelisk III

Post napisao Damiru » 15 Jul 2010, 19:04

buzdumra je napisao:mozda je sve to bijo marketing Dynaudio
Pa, i jeste i nije. Pouzdano znam da su u to vreme neki pokušali da urade isto sa AZ serijom zvučnika (EI Niš), pa su se debelo Z... Nije bilo ni za prineti. Ima nešto u svemu tome, a najvažnija stvar je - kao i u svemu - imati pravu meru.. Naravno, na kraju trebaju i dobri merni uređaji koji će da usmere tvorca na pravi put (kakvu skretnicu napraviti) i slično... Čitava nauka.
Veliki ljudi se bave idejama. Srednji, događajima. A mali - ljudima.

Avatar
Krajnc Karlo
Preminuo
Postovi: 456
Pridružen: 02 Jul 2009, 09:46
Location: Veternik
Contact person: Karlo
Specialty: tv-multimedia
Kontakt:

Re: Obelisk III

Post napisao Krajnc Karlo » 15 Jul 2010, 19:52

jeste nauka

da bi dobro razumeo i znao da napravi dobru zvucnu kutiju
majstor treba da zna elektrotehniku, mehaniku i akustiku

tako radi zvucnik :)
Make it idiot proof and someone will make a better idiot

Avatar
Krajnc Karlo
Preminuo
Postovi: 456
Pridružen: 02 Jul 2009, 09:46
Location: Veternik
Contact person: Karlo
Specialty: tv-multimedia
Kontakt:

Re: Obelisk III

Post napisao Krajnc Karlo » 03 Dec 2010, 00:10

Damir spomenu EI zvucnike.
jednom sam radio aktivni sistem sa ovim zvucnicima
i slusali su ih neki audio recording engineers, profesionalci sa zavrsenim stranim koledzima,
i - odusevili se,
steta sto ih vise ne prave, papirna membrana ima najprirodniji zvuk

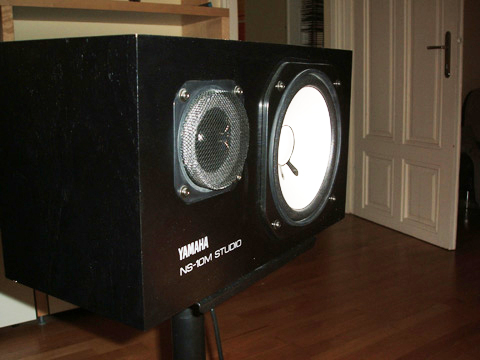

zato Yamaha NS10 krasi vecinu studia u svetu

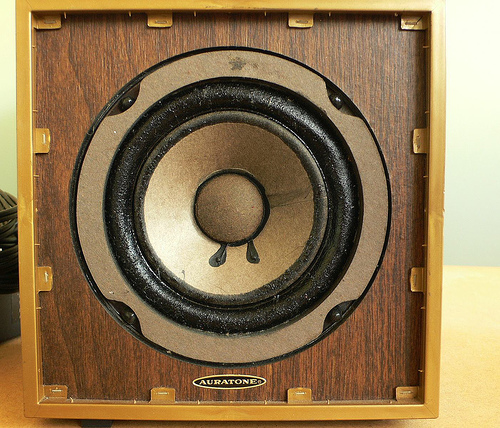

kao i cuveni auratonac
oba se ne prave odavno
