Estetska montaža tehničkih uređaja

[Aleksovski]

Srećna vam Nova godina,
Sve najlepše!

Ovo što ću vam sada opisati je nešto novo za forum.
Često klijenti kupe nov TV, kucni bioskop i plate arhitekte, električare, elektroničare i dobiju potpuni haos sa mnogo kablova i ružnim detaljem u svojoj sobi.
Ovaj posao radim kao dopunu svog osnovnog posla.

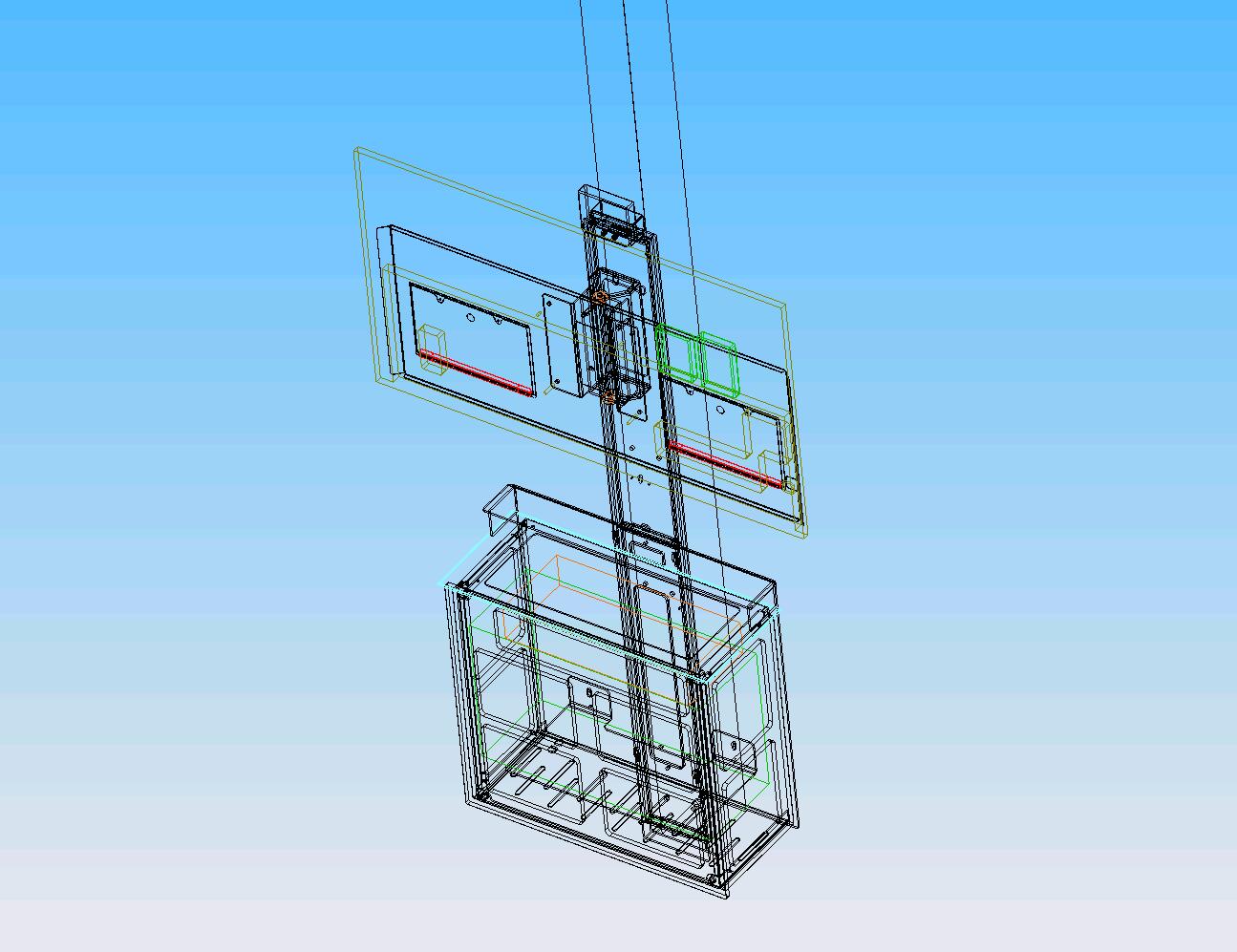

Vidim problem, fotografišem haos i kada dobijem ideju nacrtam sve u SolidWorks-u i onda u par radionica napravim razne delove i na kraju odem na montažu.
Kada dobijem ideju, crteži nastanu za 3 do 4 popodneva, na laseru isečem sve od limarije, ostalo radim na CNC-u.
Limove čistim, savijam na presi, spajam MIG/TIG zavarivanjem i lepljenjem, posle sledi obaranje ivica i plastifikacija.
Sklopim u radionici da bih proverio dimenzije i uklapanja, potom sledi montaža.
Montaža traje oko dva popodneva.

Od onog haosa do realizacije bilo je neophodno spakovati i kablove i uređaje tako da se estetski svidi meni i klijentu, zatim da bude sve akustički bez rezonovanja, da budu obeleženi kablovi i složeni uredno kao da se vide.

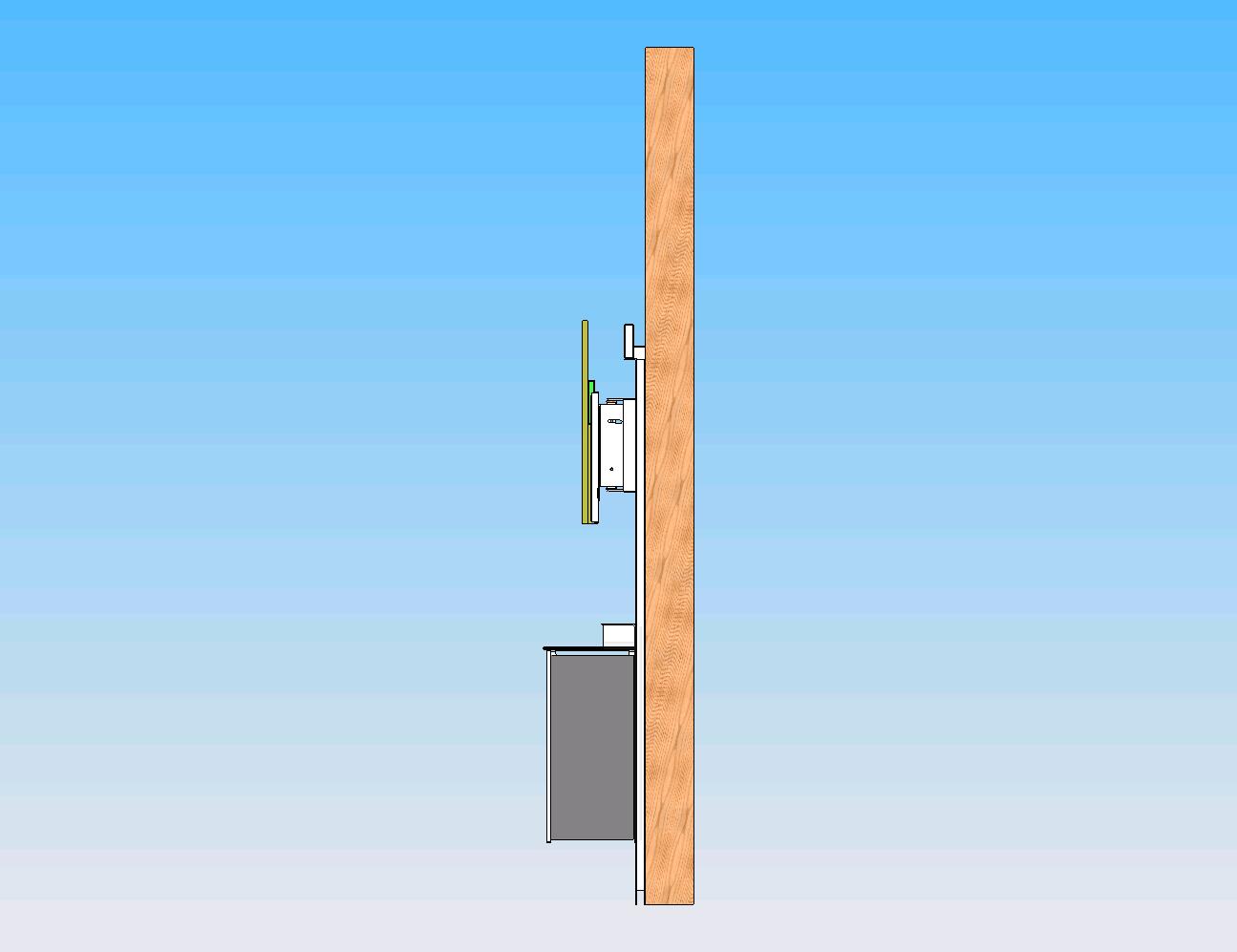

Napravio sam nosač za TV koji se okreće levo desno i kome se može podesiti nagib.
Woofer se nalazi ispod uređaja.
Audio sistem koji je ugrađen je BOSE.
WiFi se nalazi van metalnog oklopa radi nesmetanog rada.

Za početak ovoliko.

Srećno!
Aleksovski

[Aleksovski]

Kod tog klijenta treba da se objedine svi daljinski u jedan.
Bose ima tu mogućnost, jedino je problem što je stariji od IPTV-a i Total TV-a, i u svojoj bazi nema za njih IR kodove.
Ako neko ima iskustva sa IR translatorima ili konvertorima neka se javi.
Znači Bose pošalje jednu IR komandu iz svoje baze, taj uređaj je primi i pošalje drugu koja odgovara npr. IPTV-u.

Neki od sledećih projekata će biti izrada daljinskog od drveta sa metalnim dugmićima koji je kastomizovan po klijentovoj želji.

Pozdrav!
Aleksovski

[fanzo]

Nosač za satelitsku antenu?
Fino..fino..

[Stolle]

Ma dobro kad imaš takve mušterije, pa je zadovoljsvo raditi. I kad možeš to da odradiš na takav način.
Nego, što se zvuka tiče, pošto je ovo AUDIOFILI sekcija, pa je to ovde i najvažnije. WOOFER na drvenom stubu uz ogromno staklo? To nije srećno rešenje. Ili je sve vezano uz prostor, pa mora tu?
Ima i crnih ovih IPTV STB, što ga ne zameni, da bude sve isto?

Zar nema LEARN funkciju taj njegov daljinac?
Ima drugih koji bi to mogli da rade, ali ne verujem da bi taj pristao na neki jeftini, mada ipak funkcionalan daljinac. Ili neki UNI skuplji (dosta skuplji), samo što neće biti BOSE.
U taj drveni bi mogao neki od ovih osrednjih sa LEARN funkcijom, ako se lepo sve spakuje, radiće dobro.

[Aleksovski]

Do takvih mušterija je uglavnom dolazi upornim radom i znanjem.
U vezi sa woofer-om, sva sreća je što BOSE ima kalibraciju ADAPTIQ koja pravi čuda.
Inače ja nisam mogao da ga stavim na drugu poziciju, zato što je već sve bilo određeno.
To je tako kada arh. sve znaju i u sve se mešaju.

IPTV je naknadno donet i verovatno kada budem radio daljinac možda i napravim masku ili drugo kućište za isti.
Bose nema LEARN f-ju.
Za Samsung-ov TV i Sony dvd imam komande.
Probao sam i sa TV Samsung-om i on ima mogućnost da upravlja sa drugim uređajima, ali nisam uspeo da pokrenem Total tv, Kinezi daju neke čudne protokole.
Osim toga ne može da pokrene više od tri uređeja, tj. da upravlja njima.
BOSE ima radio daljinac, u samoj konzoli se konvertuje signal u IR i do svagog uređaja se stavlja po jedan senzor.
Uz sve to postoji i SW sa kojim se određuje koji IR signal ide na koji uređaj.
Postoji rešenje da klijent kupi novi BOSE gde će to sve raditi, ali je glupo da pored ispravnog daje još 4000eu za novi.
Novi Bose SoundTouch 600 ima Unify SW koji savršeno pronalazi kodove za sve tipove uređaja.
Ima i bežični woofer, pa se može staviti i na drugu poziciju, ali to je za nekog drugog.
Na sadašnji woofer dolazi sistemski kabl iz konzole, 5 zv. kablova od satelita i napaljanje 230V.
Inače u njemu se nalazi i DSP koji radi mnogo dobro.
U nekoj od tema ću vam približiti kako Bose razmišlja, voleo bih da vam to predstavim jer u glavnom ljudi malo znaju o njemu
i još kada nemaju novca da ga kupe onda ga ne vole.
Vredi pogledati njihove šeme i tehnologiju, jako su daleko otišli u pogledu zvuka.

Novac ovde ne predstavlja barijeru u vezi sa izborom daljinca.
Poenta je da daljinski ima i makro f-je i da bude napravljen za budale.
Da sve bude lako i logično.
Ako imate ideje, javite.

Pozdrav!
Aleksovski

[Majstor Duja]

Iskreno, sama montaza je beskopromisna i to je ok sto se tice forme medjutim, sustinski je potpuno pogresno.
Tv uredjaj ili bilo koji vizuelni uredjaj pa makar to bio i ekran radara se uvek montira na tamnoj i neutralnoj podlozi ako je to moguce da bi sama okolina sto manje ometala predmet osmatranja, a ovde je omaseno u oba slucaja.
Prvo, TV treba da ima dobar kontrast da bi se izborio sa dnevnom svetloscu ili da bude montirana roletna koja ce se automatski spustati do donje ivice ekrana prilikom ukljucenja TV-a ili jos bolje, kad se vec frljamo, polarizujuca LCD stakla.
Druga stvar je desavanje iza TV-a moze biti detaljno i sveprisutno, odvlaceci paznju od predmeta gledanja.
Ako sve ovo sto sam naveo nije bilo vazno - onda imamo apsolutni slucaj forme iznad sustine pa prema tome TV u tom slucaju nije ni morao biti spojen negde te ne bi trebali kablovi uopste a preko ekrana bi mogao biti zalepljen neki prigodan foto-tapet...
Hvala sto se procitali tekst, prijatno i dovidjenja.

[toce]

E moj Dujo tehnolgija je toliko napredna da je nemozes pratiti jer se secas na NOKIA telefone baterija drzi nedelju i kusur dana a kad ti neko zazvoni treba da si u tamnoj prostorii da bi mogo da vidis ko te zove il ako neko hoces da pozoves sad nije tako.
