Potrebna sema flip flop prekidaca

[makkki79]

Potrebna mi je neka prosta semica flip flop prekidaca tako da jednim pritiskom ukljuci i drzi sve dok drugim pritiskom na taster ne iskljuci npr. relej?
Pozdrav!!!!

[tanebosev]

ako ti je to potrebno za upravljanje neki elektromotor iskoristi komandni kontakti od sklopku.
drzeca faza uzmi od sklopku ali pred motora.
upotrebi sklopku da recimo ISKRA CN20

[makkki79]

Ne, nije mi potrebno za upravljanje motorom, treba mi za druge namene, ako neko ima neka javi?
Pozdrav!!!

[zan]

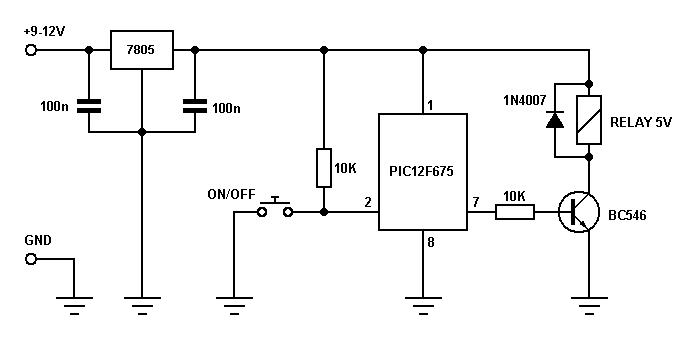

Moze li PIC mikrokontroler?

[JaroslavBires]

Pokušaj:

[cacko85]

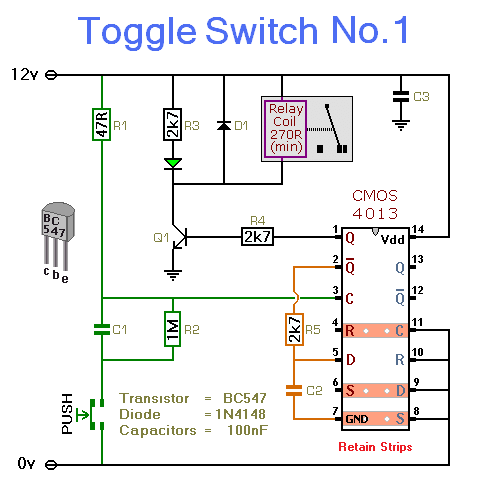

Brzo, jeftino, kvalitetno CD4013 (Dual D Flip Flop) ja sam ga licno upotrebuvao i radi odlicno, odavna je to bilo ako nadzem shemu ke zakacim ako ne na net ima koliko hocesh.

http://www.alldatasheet.com/view.jsp?Searchword=CD4013
EDIT:

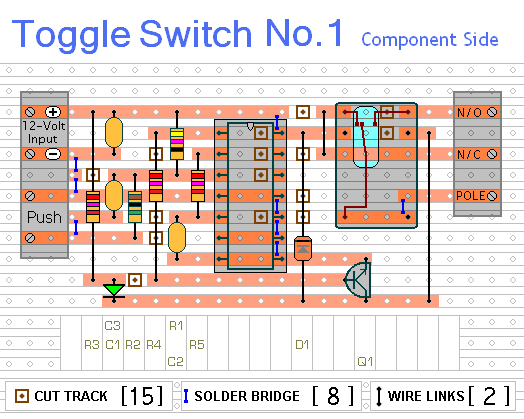

Evo nashao sam neki sheme.

[alexa_pg]

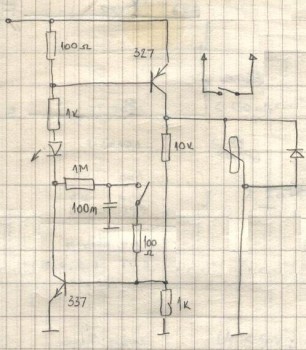

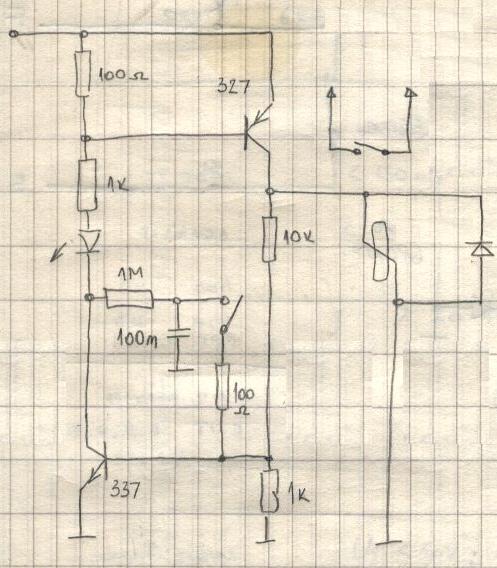

Ako hoces samo sa diskretnim elementima

[makkki79]

cacko85,
u onoj semici sto si mi poslao redno otporniku R3 2K7 je vezana dioda, koja je to dioda, jel je to led dioda?

[cacko85]

Da, i to zelena ( nije ova sema za koi sam spomnuo gore u post nashao sam na net pa po sve izgleda da je LED)

[tanebosev]

nije led dioda pishe na samoj shemi da je 1N4148

[filka]

Zelena led tamo ima da sveti ko da joj je tamo mesto

[makkki79]

Pise da je dioda D1 1N4148 da je i druga dioda 1N4148 pisalo bi D2 kao sto pise i za kondezatore C1 i C2 a ona zelena je led dioda i ona signalizaira da je relej ukljucen, dodje mu kao signalno svetlo ukljucenja releja, mislim da bi tako trebalo da bude!

[tanebosev]

moja greshka ja se izvinjavam.

[stojkePN]

http://www.circuit-projects.com/control ... rfz44.html

[makkki79]

alexa_pg,
ovu semu koji si mi poslao ne radi kao bi trebalo, kad se ukljuci automat relej se odmah ukljucuje i dioda svetli, taster ne reaguje uopste relej je non-stop ukljucen, proverio sam sve po semi da nesto nisam dobro odradio prilikom sklapanja ali sve je ok, jesi li ti pravio ovaj automat?

[alexa_pg]

Sklop sa seme sigurno radi. Toliko je jednostavan da skoro ne moze a da ne radi. Da bi mogao da ti pomognem reci mi sta je to "..kad se ukljuci automat.." Taj uredjaj koji se ukljucije da se mozda on ne napaja isto sa 12V odakle se napaja i ovaj sklop pa da padne napon. Probaj samo rele kako radi, bez potrosaca.
Drugo, ako Led svetli, znaci da je donji tranzistor provodan a samim tim mora biti i gornji sto dovodi do privlacenja kotve relea.
Sa koliko V napajas ovaj sklop i sta je izvor napajanja, akumulator ili ispravljac?

[makkki79]

Kad ukljucim samo ovaj flip-flop prekidac on istovremeno ukljucuje relej i pali led diodu tako da taster nema nikavu ulogu, ovaj sklop nije vezan ni sa kojim drugim automatom vec kad sam ga uradio probao sam samo njega na ispravljacu na 12V, ali desava se jedna stvar kad otkacim led diodu gasi se i relej to mi nije jasno zasto?

[stojkePN]

Pravio sam ja to za neke moje potrebe sa HEF4011 samo treba da nadjem semu. Inace pouzdano radi u 2 uredjaja vec duze vreme.

[buzdumra]

4013 pravi odma sad ., skini njegovu datu i pravi nemoj da ja otvaram ponovo ovu temu pa da nije napravljeno bre , izlizao se mis kliktajuci

[alexa_pg]

Kad prikljucis ovaj sklop na napon 12V, NE SME da svetli LED niti da privuce rele dok ne pritisnes taster. Ako se tebi to desava onda si ili nesto lose povezao ili je jedan od dva tranzistora neispravan.
