willem programator programiranje 93c46BX problem (Reseno)

[Japanac]

Imam problem sa citanjem i programiranjem 93c46,znam da je pin rotate ali najverovatnije nisam dobro povezao ,moze li mi neko reci tacno koji pin gde spajam na programatoru?.Ostale eprome cita i upisuje sadrzaje najnormalnije.Pozdrav

[buzdumra]

spi ne moze na zice samo tako...
http://monitor.net.ru/forum/files/img003_601.jpg

[Majstor Duja]

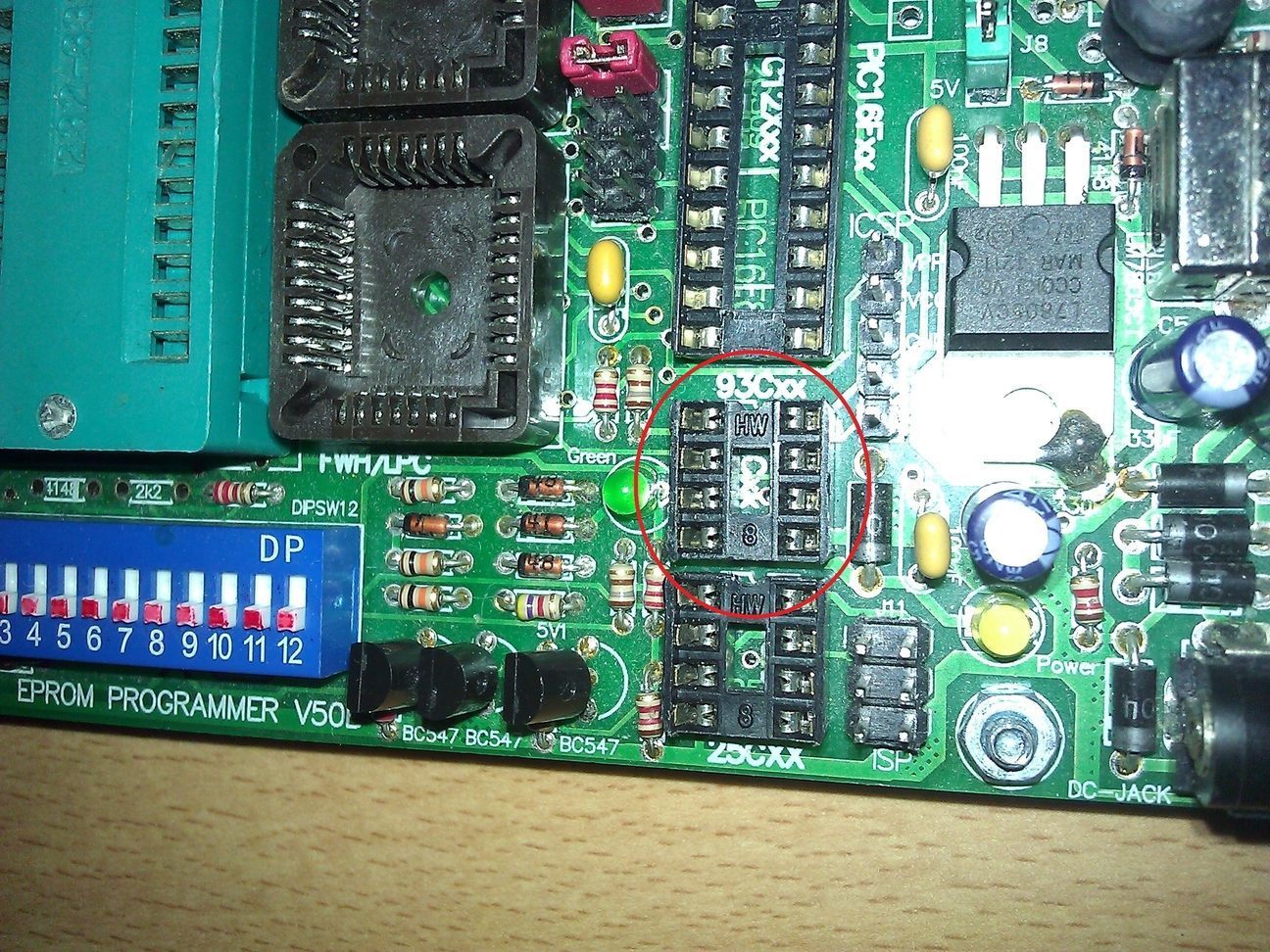

93C46 zahteva poseban setup na willemu, kakav spi i bakraci....sad ne mogu da se setim ali pogledacu kad dodjem do radionice.
Ima veze da li je 16bitni ili 8bitni, znam da sam morao da koristim drugi sofver koji podrzava 16bitne upise...ima na netu toga ako ti se zuri...

Sprckaj neki sa zicama, na pr.:

Kod: Označi sve

http://hw-server.com/serial-eeprom-programmer

[toce]

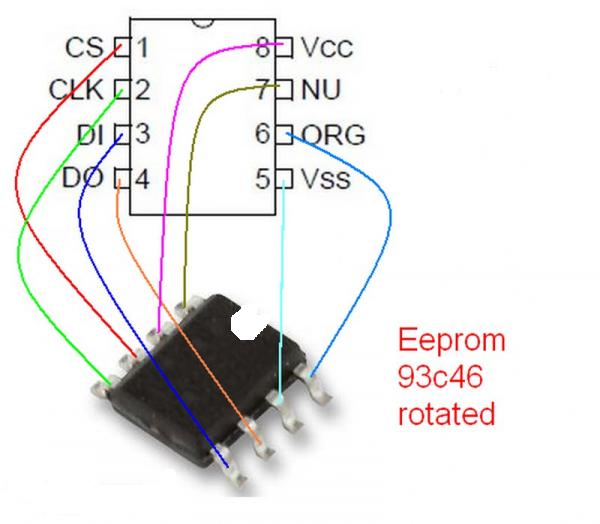

Evo kako treba povezati.
93c46 rotiran rotirani pin pinovi

[Japanac]

Povezao sam ovako kako je toce prikazao i to je to,iscitao sam i upisao sadrzaj.Hvala svima na pomoci

[buzdumra]

Pogledaj link sto sam stavio isto je kao i Tocetovo ,. a i sam da si pogledao datashet video bi .

[Majstor Duja]

Da si napisao oznaku chipa kako treba, ne bi se toliko zamajavali... 93C46 i 93C46BX imaju razlicit pinout...Lepo je nacrtano u Rankovom postu.
