Zamena za regulator napona 7133-1

[golub]

Pozdrav, jel imako neku ideju gde mogu kupiti il baren naci zamenu za ovaj 3.3V regulator.
Hvala

[fanzo]

Nije cela oznaka komponente, pa stoga nema ni odgovora.
Ovako kako si pitao, može da dođe u obzir više stabilizatora, a od koje većinu nećeš moći zalemiti jer raspored izvoda neće biti odgovarajući.
Ako nemaš celu oznaku onda moraš postaviti izgled komponente ili oznaku kućišta, a i raspored izvoda, jer ih ima sa različitim rasporedima.

[golub]

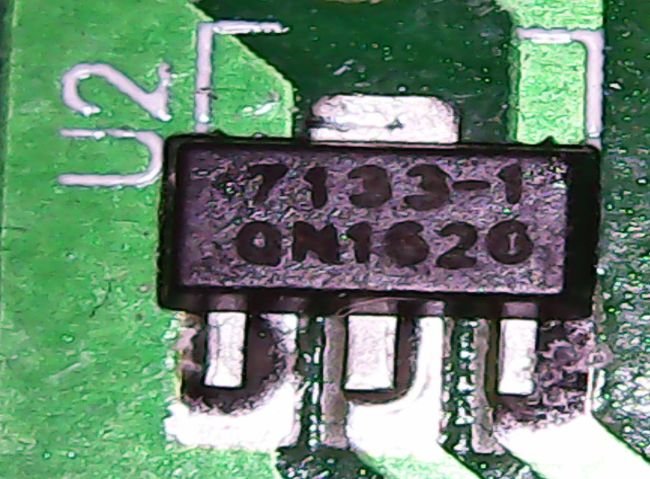

Evo slike

[Stolle]

Znači, 3,3V 30mA.
Bilo koji tipa 1117 3,3V.

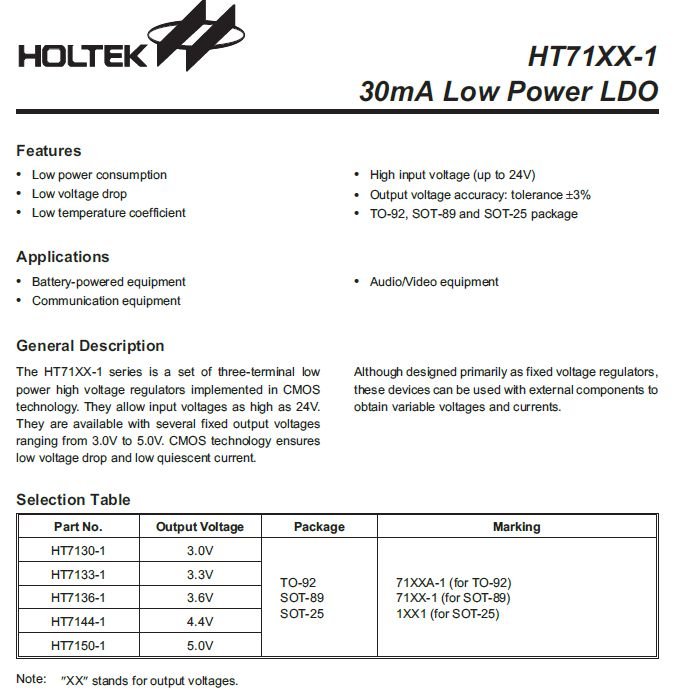

HT7133-1 HT71XX-1
Pazi na pinove, nije isti raspored.

[fanzo]

......
Ako nemaš celu oznaku onda moraš postaviti izgled komponente ili oznaku kućišta, a i raspored izvoda, jer ih ima sa različitim rasporedima.

Opet nisi dao sve podatke.

Ono šta ja vidim na slici je SOT-223 kućište linearni stabilizator (Low-drop možda). Raspored izvoda ne znamo. Možda je proizvođač on-Semi .. a možda i nije. A raspored izvoda se najlakše ustanovi kada pogledaš na ploči kako je vezan.
Ono šta tebi treba je linerani stabilizator u SOT-223 kućištu. Bilo kojeg proizvođača, ali raspored izvoda neznamo. TAKO TRAŽIŠ OD DOBAVLJAČA DELOVA.
Primer: LM1117 3.3 ili 1117 33 (ovo su najčešći na tržištu)
Obrati pažnju da raspored izvoda nam nisi napisao, a on može biti različit od proizvođača do proizvođača.
Najčešći raspored je, sleva na desno: MINUS-IZLAZ-ULAZ ali to ne znači da je i kod tebe tako.
Ovu komponentu ne smeš da montiraš u vazduhu jer se ona hladi preko štampe.

[golub]

OK hvala na pomoci raspored je drugaciji pin 1 gnd pin 2 input pin 3 output, ali probacu da na parce bakar pertinaklsa napravim adapter i zicama prespojim. kuciste je sot 89 po onom kinskom pcb lenjiru

[fanzo]

Ahh, nije onda SOT223, nego je isti takav ali fizički još manji SOT89.
Jbg, ti kao da plaćaš slova koja tipkaš.
