Drugari popravljam jedan led projektor bomaker parot1 na kome je zapušio srabilizator napona (bar mislim da je stabilizator) na njemu je oznaka AF2GSR ne mogu da nadjem podatke od njega i neku zamenu

[miodrag popovic]

Bar sliku postavi,na google nema-nič

[gedzinac]

Tražio sam i ja na googlu ali nisam našao, ne mogu da nadjem ni šemu, šasija je pj56v9.312

[branimir]

Oznaka na ploči je oznaka za kolo, za operaciono pretpojačalo, a ono što se slično može naći na aliekspresu je AH2-G.To je moja pretpostavka.

[gedzinac]

Af2-g ima 4 nožice a ovaj AF2GSR ima 5, mislim d je regulator napona

[KASA1]

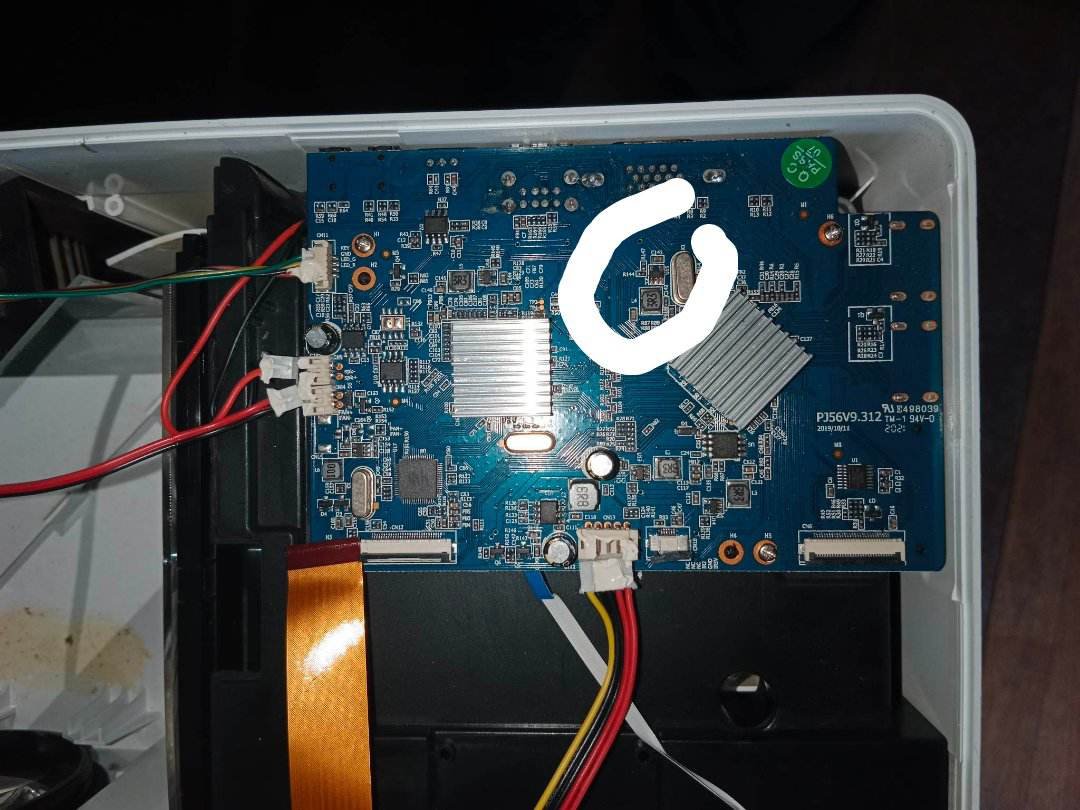

Na slici se može vidjeti da je uz čip zavojnica i otporni djelitelj pa je za pretpostaviti da se radi o nekakvom naponskom kontroleru (buck, step down). Kako na netu nema podataka moraš pogledati raspored pinova kako bi mogli naći neku zamjenu... koji je pin na masi (GND), na kojem mu je ulazni napon, na koji je pin spojen otporni djelitelj, na koji pin zavojnica.

[KASA1]

Sad vidim da si iza ove teme za isti upit otvorio drugu temu ali si tamo naveo drugu oznaku (FA2GSR)... napiši što je od toga točno da obrišemo višak. Bilo bi i poželjno da slikaš IC u makro modu (čistom, jasnom) da i mi vidimo te famozne oznake.
Ovako, samo naklapamo i gubimo vrijeme.

[gedzinac]

Oznaka je FA2GSR,loše se mnogo vidi oznaka,ovo sam uspeo da vidim pod mikroskopom, ne verujem da bi se išta videlo na fotografiji

[branimir]

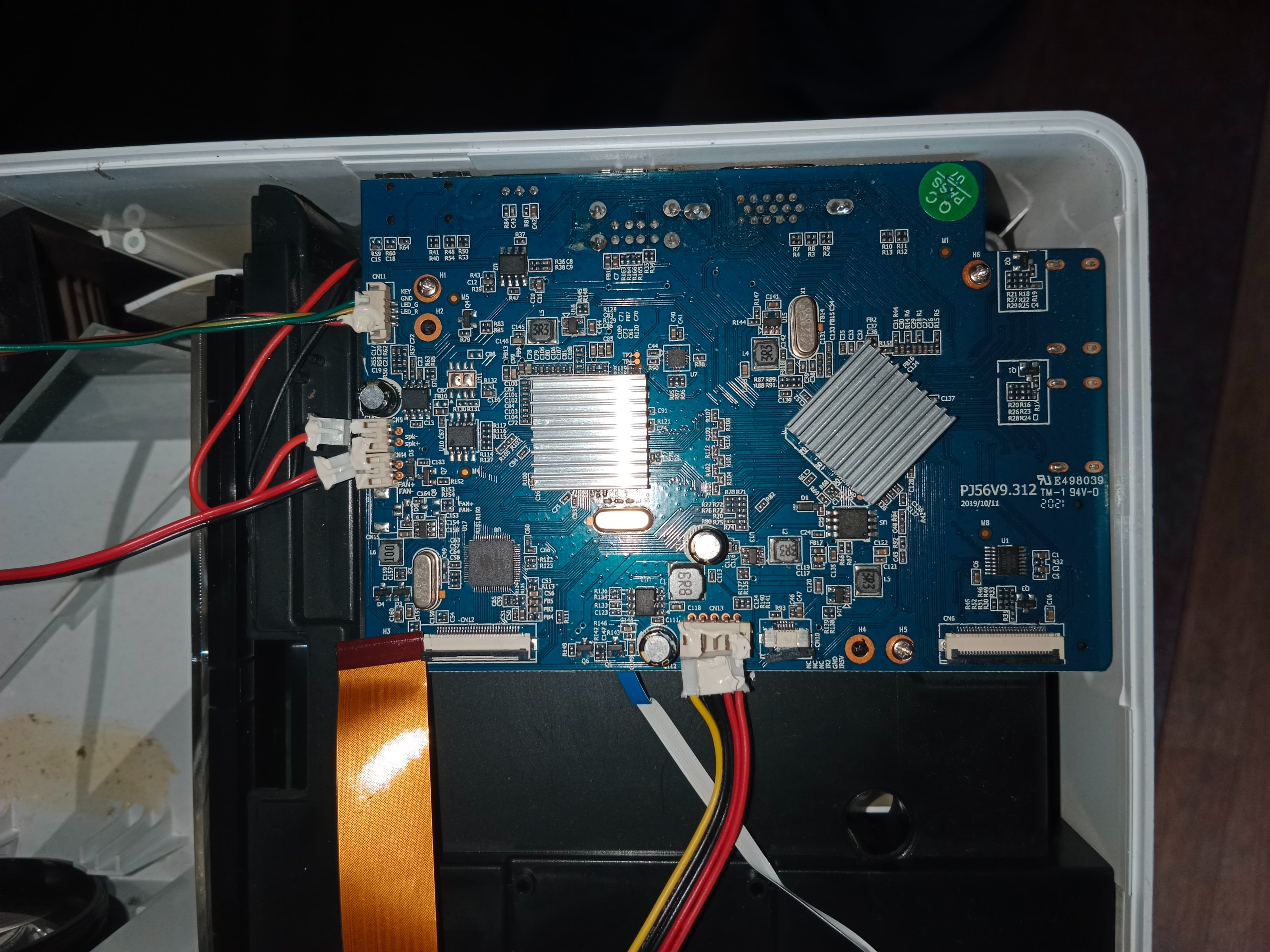

Na ploči U13 i u14 da li su ista kola kao i to, po slici deluju isto.

[gedzinac]

I na drugom kolu piše isto fa2GSR

[KASA1]

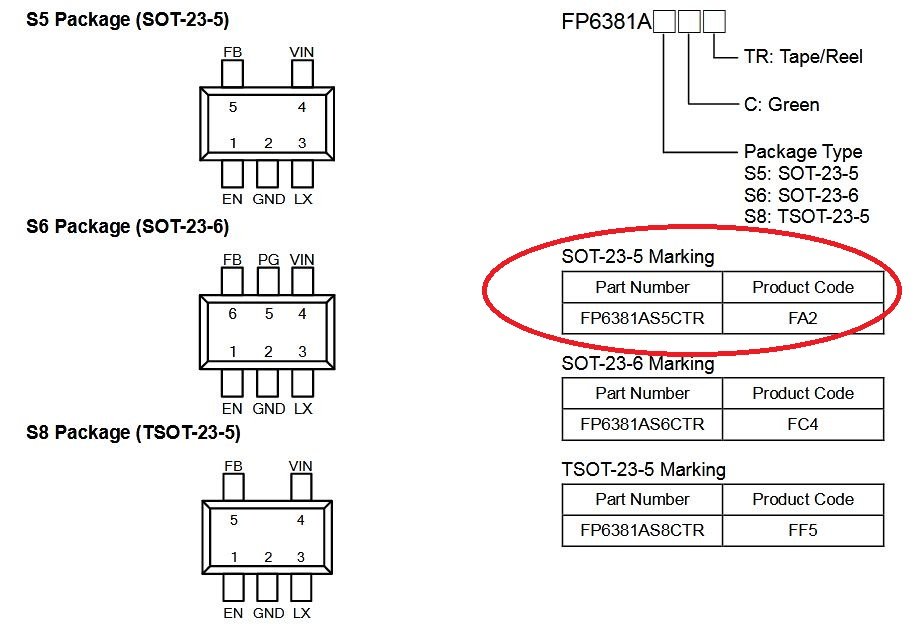

Po svemu sudeći ovdje se radi o step-down konverteru od 1.2A FP6381AS5CTR s smd oznakom FA2 u SOT23-5 kućištu.

Izlazni mu napon određuje otporni djelitelj R1/R2 spojen na feedback (FB) pin. Izmjeriš li te otpornike (ako je potrebno skini ih sa ploče pa onda izmjeri) znat ćeš o kojem se tu izlaznom naponu radi pa eventualno riješiti problem kreiranjem potrebnog napona nekim zamjenskim elementom (ako takav IC ne nađeš).

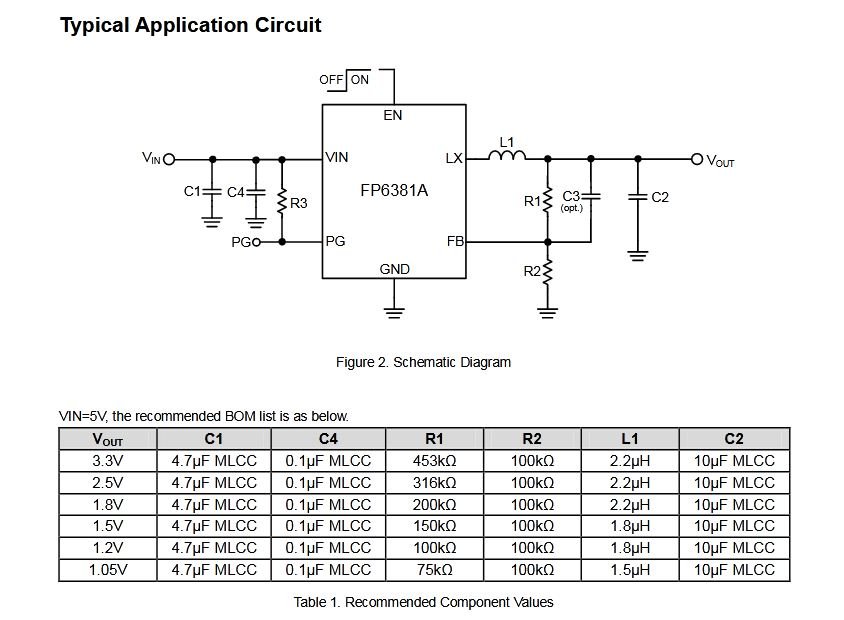

Provjeri na ploči odgovara li pinning da smo sigurni.... datasheet čipa imaš ovdje:

Kod: Označi sve

https://datasheet.lcsc.com/lcsc/1808311539_Fitipower-Integrated-Tech-FP6381AS5CTR_C148091.pdf

[gedzinac]

Hvala,pokušaću tako

[bada]

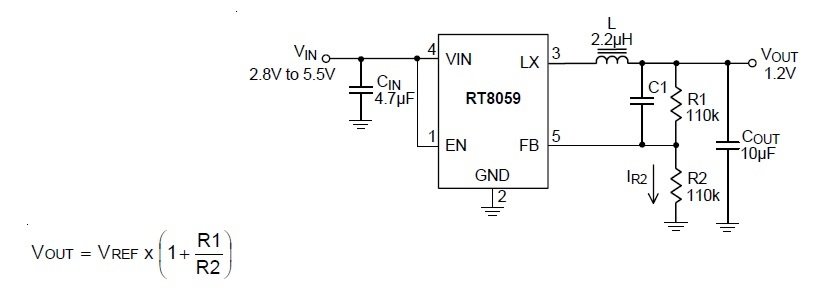

Može i RT8059, ako se slaže pin out na ploči...Vref je 0,6V

[gedzinac]

Skinuo sam jedan odpornik i on je 32.5 KΩ

[KASA1]

Što bi mi sad trebali s tom informacijom?
Razmisli malo, postavili smo ti principijelne šeme elementa. Koji si otpornik skinuo, R1 ili R2?..., onog koji je jednim krajem spojen na masu (R2) ili onog koji je jednim krajem spojen na zavojnicu (R1). Bez vrijednosti oba otpora ne znamo izlazni napon (pazi da ih ne pobrkaš kako bi ih znao vratiti gdje treba).

Čitaj i odgovaraj na preporuke,... na kraju, odgovara li uopće pinning tvog čipa ovdje postavljenim primjerima?
