Ispitivanje komponenti pomoću osciloskopa

[bracans]

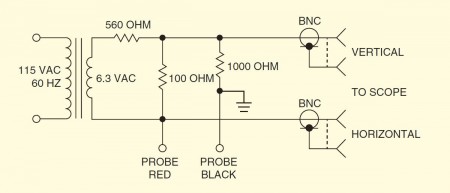

Da li neko koristi ovakav jednostavan dodatak osciloskopu, vredi li ga napraviti, neki savet u izradi. Trenutno sam na godišnjem odmoru i imam malo vremena pa mogu da probam. Ispitivanje se vrši koliko vidim čitanjem Lisažeovih obrazaca. Inače verujem da napon transformatora ne sme da prekorači radni napon komponente koja se ispituje. Unapred hvala. Naravno transformator bi bio sa drugim primarnim karakteristikama.

[zozontv1]

Može da bude korisno.
Znam jednog servisera, tu u N. Sadu koji ga koristi za ispitivanje ESR-a.
Pre nego se upustiš u izradu- proveri da li tvoj osciloskop ima spoljni ulaz za X signal....

[bracans]

Dvokanalni je, ima podrzanu opciju XY i FFT. Koliko sam razumeo na nekim kvalitetnijim starijim analognim osciloskopima vec ima ugradjen taj dodatak. Inace Ameri zovu taj dodatak octopus valjda zbog tih silnih izvoda.

[zozontv1]

Onda napred, u izradu!
Bar ne moraš ništa da čekaš iz Kine.

[bracans]

Voleo bih videti kako su drugi napravili taj dodatak, ako su napravili, zato i stavio u deo Hobby, posto sam pretrazivao forum i nema nista o tome, a cini mi se da bi bila zanimljiva tema za sve. Za sada je to samo u planu, uzivam u godisnjem (starom). Pakleni dani su pred nama. Hvala zozontv1 na odgovorima.

[miodrag popovic]

To mi pričao kolega ima 30 godina.Ispitivao elektrolite na osciloskop,nešto da li mlaz ispisa ide na gore ili na dole.Verujem da je u pitanju baš taj sklop

[bracans]

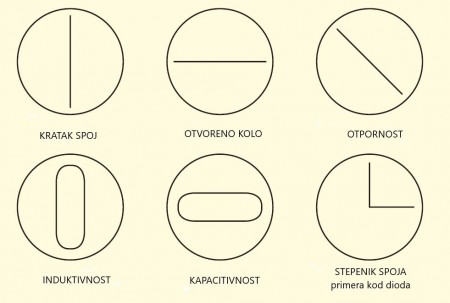

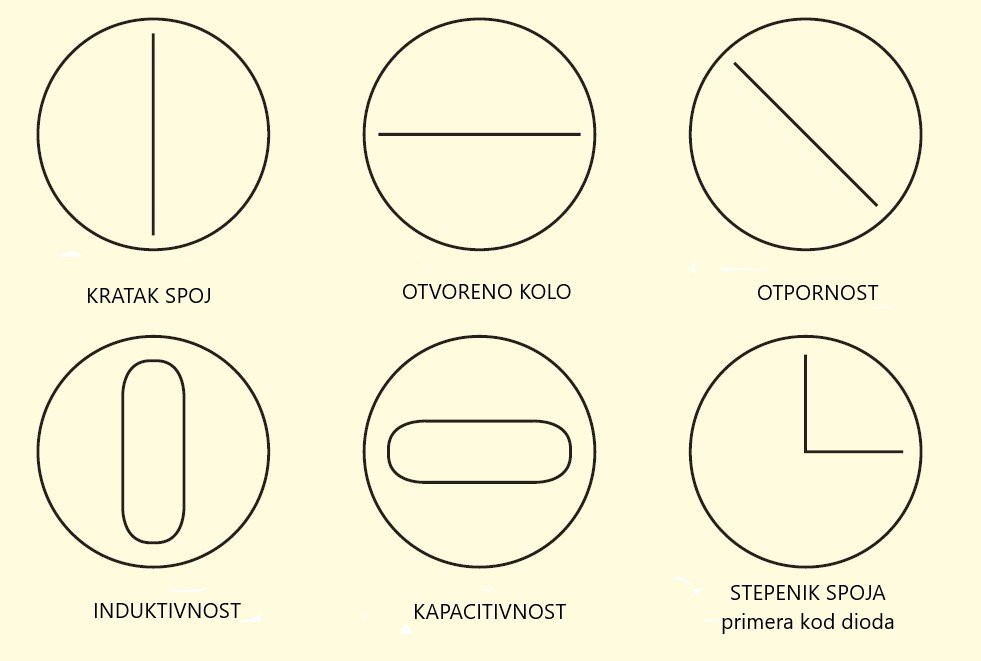

Ako se zanemari taj krug oko primera Lisazeovih obrazaca, tako izgledaju s tim da slicno diodama izgleda ispitivanje tranzistora, taj stepenik. Kratak spoj napon vs struja, nema napona pa je uspravna linija, otvoreno kolo napon vs struja, nema struje, tu je napon tako da je linija polozena, otpornik kosa linija posto se struja i napon menjaju u funkciji vremena, e sad malo komplikovanije slike za induktivnu i kapacitivnu reaktansu, linije diode od prilike kao otvoreno kolo + kratak spoj, slicno i za tranzistore. Naravno variraju i orjentacije.

[vlatkocopa]

Moj je Hameg mislim da bese 203-7 imao tu opciju za ispitivanje,probao 2-3 puta i nisam nesto bio zadovoljan,posto sam ga odavno prodao....

[bracans]

Ne znam ovaj moj mali kinez sa propusnim opsegom od upitnih 120MHz (mada sam video ispitivanje njegovih karakteristika pomocu signal generatora koji moze da reprodukuje sirok spektar frekvencija i mogu reci da ima pozitivne kritike). U jednokanalnom rezimu i 60MHz u dvokanalnom nekako mi ne uliva sigurnost. Hvala na odgovoru vlatkocopa. Usput i jedno pitanje, sto se duplo smanjuje propusni opseg kod dvokanalnog rada, zbog ogranicenja konvertora analogno u digitalni signal (neki osciloskopi imaju za svaki kanal ADC i dali i njima opada propusni opseg) ili zbog procesora ili neceg treceg?

[vlatkocopa]

Stvarno ne znam posto sam vec i zaboravio...

[alexa_pg]

Voleo bih videti kako su drugi napravili taj dodatak, ako su napravili, zato i stavio u deo Hobby, posto sam pretrazivao forum i nema nista o tome, a cini mi se da bi bila zanimljiva tema za sve...

Tema je zaista dobra i nije za hobi podforum. Da ne bi došlo do samobrisanja teme ista će biti premještena u podforum elektronike.

Mišljenja sam da ovaj sklop rijetko ko koristi za ispitivanje komponenti. Sklop je po mom mišljenju namijenjen đacima - studentima da vide kako pojedine komponente utiču na talasni oblik signala, kako se ponašaju dva signala istih frekvencija, različitih frekvencija, istih frekvencija a pomjerenih fazno...

Kako se ovdje na forumu ogromna većina bavi profesionalnim servisiranjem uređaja, svi koriste instrumente koji će im na mnogo lakši način i brže ispitati neku komponentu. Primjer, svaku zenericu mogu ispitati osciloskopom ali mnogo mi je lakše to uraditi namjenskim instrumnetom gdje na displeju piše koliki je zenerov napon nego da na osciloskopu brojim kockice pa množim sa izabranim mjernim opsegom...

Nadam se da će se neko aktivnije uključiti u diskusiju i iznijeti svoja iskustva pri ovakvom ispitivanju komponenti.

[savosi]

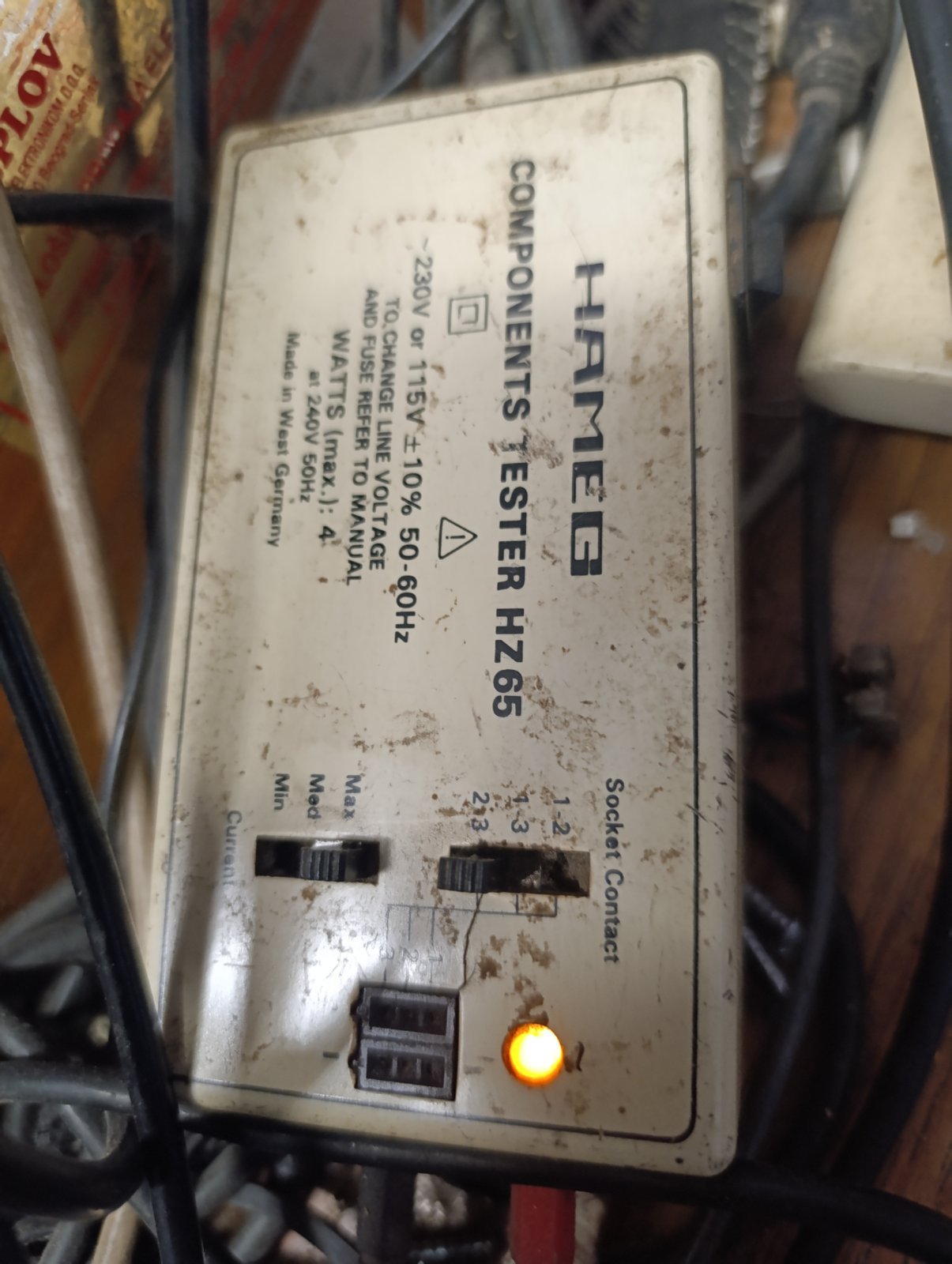

U potpunosti se slažem sa Alexom,na mom starom Hamegu postoji već ugrađen komponent tester,koristio sam ga samo par puta čisto iz radoznalosti kako radi i da li su drugi instrumenti pokazali prave vrednosti raznih komponenti.Malo mi je nepraktično što za recimo svaku el. komponentu moraš unapred znati kako izgleda kriva na osciloskopu i recimo za elektrolit od 47uF nije ista kao i za 1000uF . Isto važi i za razne tipove dioda i sl...
Evo u prilogu manual od mog Hamega gde imaš slike krivih pa i šeme uređaja pa vidi da li vredi truda.

HM 204-2-man.pdf

(7.33 MiB) Preuzeto 9 puta.

[bracans]

Hvala Alexa na odgovoru, kako sam shvatio ovo je samo osnovna varijanta ispitivanja ovakvim kolom. Hvala Savosi, procitao delove o ispitivanju, opisano je u osnovnim crtama.

[branimir]

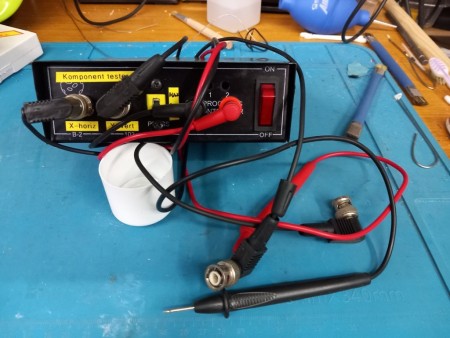

Ajd da i ja dodam.Davno sam radio sebi komponent tester po Hamegovoj šemi, kad je završen rađeno je testiranje i to je bilo jedini put kada je korišćen.U međuvremenu su se pojavili kinezi pa samim tim nije bilo potrebe za njim, ali nikad se ne zna jer su to alati koji ne zastarevaju kao ni analogni osciloskopi.

[bracans]

Branimire hvala to je taj rad... Nesto slicno planiram.

[alexa_pg]

...to je taj rad...

To može samo Branimir

[KASA1]

Interesantna tema... ne treba podcjenjivati osciloskop. To je vrlo moćna i funkcionalna spravica, pogotovo ak se opremi dodacima za određena merenja.
Osim klasičnih stvari, osciloskopom se uz malo pomoćnih sredstava mogu mjeriti i kapaciteti, D faktor kondenzatora, induktiviteti, dobrota svitaka-kalemova,...svašta nešto.
Sjećam se studentskih dana kada smo na lab. vježbama radili slične stvari... naravno, gotovo sve je isparilo.

Pdf file sa prikazom nestandardnih mjerenja kapaciteta i induktiviteta korištenjem osciloskopa i generatora funkcija:

Kod: Označi sve

https://download.tek.com/document/75W_28152_0_MR_Letter.pdf

[bracans]

Hvala Kasa, izuzetno poucan tekst o merenju induktivnosti i kapacitivnosti i vezanih impedansi, sa velikim zanimanjem procitah, kod ovih ispitivanja koristi se osciloskop plus funkcijski generator (100Hz sin su koristili za kondenzator, 10kHz sin za induktivitet, lepo se vidi i fazna razlika kod kapacitivnosti i induktivnosti), na petoj stranici se lepo vidi i promena ESR kondenzatora u funkciji frekvencije, VNA je vector network analyzer. Ekstra, moram da ga ukradem da ga ne izgubim.
