Potrebna sema automata

Post napisao makkki79 » 25 Mar 2009, 07:23

Potrebna mi je sema automata da funkcionise tako da kad se pritiskom na taster ukljuci relej i drzi sve dok se ponovnim pritiskom na taster relej iskljuci, ako neko ima bio bih mu zahvalan da mi posalje? Pozdrav!!!!
Maki
Vrh
Avatar
alexa_pg
Site Admin
Site Admin
Postovi: 5838
Pridružen: 22 Avg 2006, 08:10
Location: Podgorica
Specialty: tv-multimedia

Re: Potrebna sema automata

Post napisao alexa_pg » 25 Mar 2009, 09:04

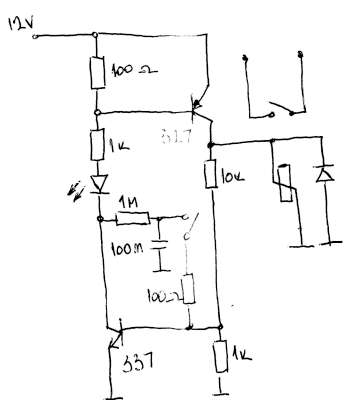

Ovako nesto?
Prilog
off-on jednim tasterom-400.jpg
off-on jednim tasterom-400.jpg (12.16 KiB) Pregledano 1070 puta.
"I ja volim ljude ali ih sve manje podnosim"
Vrh
Avatar
makkki79
_
_
Postovi: 120
Pridružen: 29 Feb 2008, 21:57
Location: Ćuprija

Re: Potrebna sema automata

Post napisao makkki79 » 25 Mar 2009, 09:24

Ok druze, reci mi jesi li ti pravio ovo jel radi i kazi mi koji je ovo kapacitete kondezatora ne vidi se lepo uopste i koja je oznaka ovog prvog tranzistora, puno hvala na semi i pozdrav!
Maki
Vrh
Avatar
alexa_pg
Site Admin
Site Admin
Postovi: 5838
Pridružen: 22 Avg 2006, 08:10
Location: Podgorica
Specialty: tv-multimedia

Re: Potrebna sema automata

Post napisao alexa_pg » 25 Mar 2009, 10:58

Sklop je dosta jednostavan i nema razloga da ne radi. Tranzistori su BC327 i BC337,. Kond. je 100nF
"I ja volim ljude ali ih sve manje podnosim"
