Pumpa centralnog grejanja-šema veze-Rešeno

[andro79]

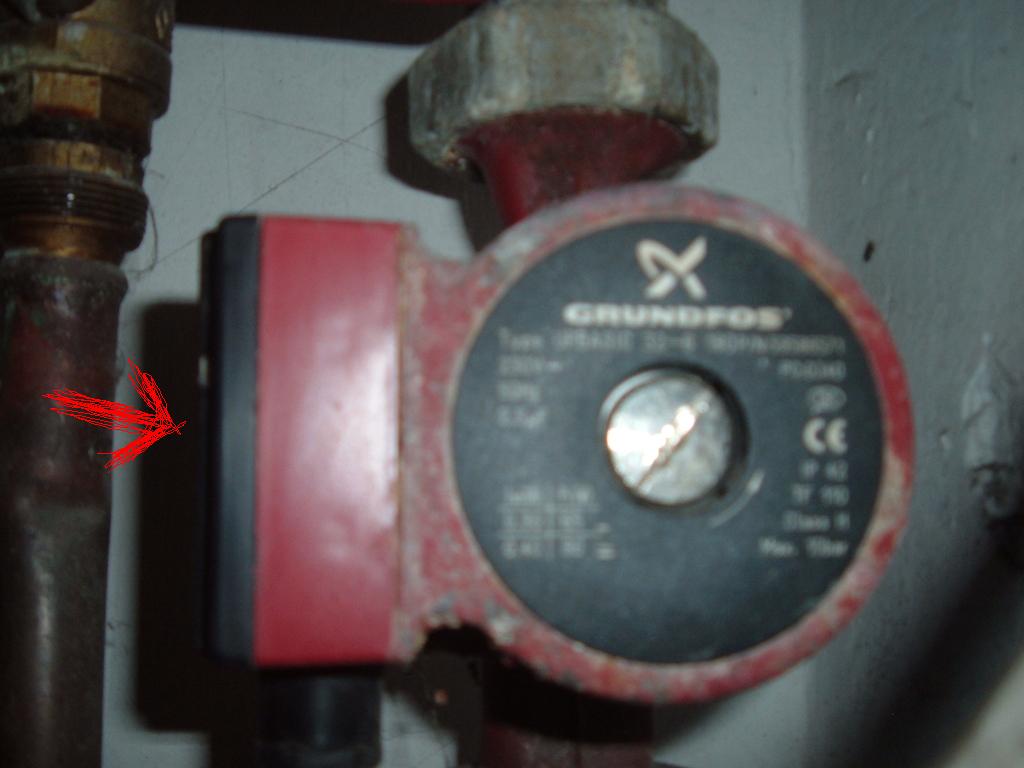

[Kupio mi prijatelj na buvljaku pumpu za cg, koja mu treba za neke druge potrebe ( za masinu za rezanje kamena) ,kao sa donje slike ,na koju sam naleteo na netu,ali bez onog crnog poklopca obelezenog strelicom.E sad,izgleda kao na slici 1.Ja sam premeravao omski i provodi kao na shemi i to
Z1=220 ohma,
Z2=44,3 ohma,
Z3=44,5 ohma i
Z4=43,3 ohma.
Na etiketi-tablici jos pise da treba i kond 2,5uF. Meni je sad problem kako sve to povezati (po meni je slicno kao asinhroni motor od ves masine),izgleda da ima i nekolkio brzina,znaci kako povezati da funkionise normalno,a da se ne desi da dodje do pregorevanja nekog od namotaja ?
Pozdrav.



PS:Na netu nema nikakvih shema za ovakve pumpe i sory za lose slike.

[milan]

Ima

Kod: Označi sve

http://www.grundfos.com/web/homehu.nsf

[andro79]

Milane hvala ti na linku,ima onde i Grudfos Srbija,medjutim nigde na sajtu nisam nasao unutrasnju shemu pumpe,po kojoj bih da pokusam da je povezem.

[lnicks]

Ovako bi nekako trebalo,ovo je na brzaka,pa shodno i kvalitet :)

1-najbrze najmanji otpor glavnog namotaja
2.sporije malo veci otpor
3.najsporije,najveci otpor glavnog namotaja

Za svaki slucaj kada budes probao,stavi mu neku sijalicu 60-100W na red da ogranicis struju

poz.

[JaroslavBires]

Nađoh šemu jedne pumpe što sam radio:

[andro79]

Hvala na šemi,posluzice nekad sigurno.
Ja sam ono povezao kao sto rece kolega gore ,samo na dve brzine,
kondenzator na red sa 220 oma,pa za jednu brzinu 45oma u paraleli a za drugu 120,malo se greje ali nece raditi non-stop.
Za sada pišem rešeno.
