Potrebna sema za vremenski automat
Dakle, potrebna mi je sema vremenskog automata da funkcionise tako sto po dolasku napona relej ne ukljucuje odmah vec saceka nekih 5 sek. i onda ukljucuje i drzi sve dok postoji napon na ulazu automata, kad se prekine napon proces je opet isti? Ako neko ima semu ili ideju kako to odraditi neka javi ?
Pozdrav!!!
Pozdrav!!!
Maki
Re: Potrebna sema za vremenski automat

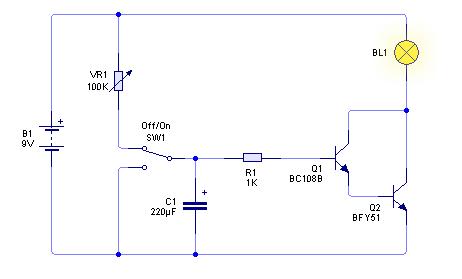

Tajmer.Vreme regulises potenciometrom ili ako ti to nije dovoljno stavljas kondezator veceg kapaciteta

- Prilog
-
- tajmer.JPG (11.83 KiB) Pregledano 3433 puta.
Sto vise ucim sve vise vidim koliko neznam :plaz:
- Proko
- gx
- Postovi: 375
- Pridružen: 14 Avg 2006, 23:33
- Location: http://proko.rs
- Phone number: 38122310545
Re: Potrebna sema za vremenski automat

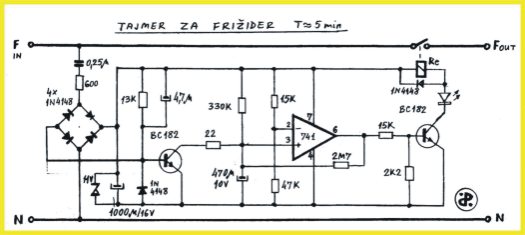

Ako ide na 220V, možeš prilagoditi ovu šemu, čija je namena da posle svakog prekida napajanja produži pauzu na nekoliko minuta, i tako štiti kompresor u frižideru. Promenom C-470uF i otpornika 330K mogu se dobiti razni vremenaki intervali. Prednost ove šeme o odnosu na jednostavnije je što prvi tranzistor posle nestanka struje brzo prazni vremenski kondenzator, i uređaj je skoro odmah spreman za naredni ciklus.
- Prilog
-
- SKLOPKA ZA FRIZIDER 2.jpg (25.63 KiB) Pregledano 3416 puta.
Da se sa vernicima može argumentovano razgovarati, vernika ne bi ni bilo...
Re: Potrebna sema za vremenski automat
Stojke druze,
ja bih pre rekao da ovaj tajmer radi obrnut proces od onog sto meni treba to jes pri dolasku napona relej se odmah ukljuci i drzi onoliko koliko mu odredim potenciometrom ili kapacitetom kondezatora, jer pri dolasku napona kondezator se napuni otvori bazu prvog tranzistora a ovaj drugi ukljuci relej i on ostaje ukljucen sve dok se kondezator ne isprazni sam ili sa potenciometrom gde mu skracujem vreme drzanja releja, jesi li ti ovo pravio?
Pozdrav!!!
ja bih pre rekao da ovaj tajmer radi obrnut proces od onog sto meni treba to jes pri dolasku napona relej se odmah ukljuci i drzi onoliko koliko mu odredim potenciometrom ili kapacitetom kondezatora, jer pri dolasku napona kondezator se napuni otvori bazu prvog tranzistora a ovaj drugi ukljuci relej i on ostaje ukljucen sve dok se kondezator ne isprazni sam ili sa potenciometrom gde mu skracujem vreme drzanja releja, jesi li ti ovo pravio?
Pozdrav!!!
Maki
- Proko
- gx
- Postovi: 375
- Pridružen: 14 Avg 2006, 23:33
- Location: http://proko.rs
- Phone number: 38122310545
Re: Potrebna sema za vremenski automat
Ni jedan kondenzator se ne može odmah napuniti, pa ni ovaj. On je prvo prazan, i posle nekog vremena, (koje zavisi od kapaciteta i otpornika VR1, kao i od potrošnje preko tranzistora), postigne napon od oko 1,4V, i otvore se tranzistori. Mana ove šeme je što je i za pražnjenje potrebno isto toliko vremena, čak i više, tako da u tom intervalu se "skraćuje" vreme do uključenja.
A pošto spominješ rele, čak i da je tako kako misliš, skoro svako rele ima i radni i mirni kontakt. Jednostavno se "okrene logika" i rešen problem.
A pošto spominješ rele, čak i da je tako kako misliš, skoro svako rele ima i radni i mirni kontakt. Jednostavno se "okrene logika" i rešen problem.
Da se sa vernicima može argumentovano razgovarati, vernika ne bi ni bilo...
Re: Potrebna sema za vremenski automat
@makkki79 semu koju sam dao radi bas ono sto hoces.Znaci kad dodje napon zavisi od trimera i od kapaciteta kondezatora koliko ce zakasnjenje da bude.Mana jeste ova sto je Proko naveo a to je da ce trebati neko vreme najverovatnije oko 10 sekundi da se kond sam isprazi i da bude spreman za sledeci ciklus.Semu sam simulirao u programu i radi bez problema.
Sto vise ucim sve vise vidim koliko neznam :plaz:
-
- _
- Postovi: 1
- Pridružen: 22 Dec 2009, 01:38
- Location: srbija
Re: Potrebna sema za vremenski automat
Za stojkePN
Jel moze ta sema da radi na 12V ?
Jel moze ta sema da radi na 12V ?
Re: Potrebna sema za vremenski automat
Nisam pravio ali sam simulirao rad u programu i radi bez problema

Sto vise ucim sve vise vidim koliko neznam :plaz:
Re: Potrebna sema za vremenski automat
Moze na 12V,ali meni je trebalo kasnjenje od 12s,pa sam zamenio kond na 330 mikro i trimer na 500K.
P.S. Ako stavite BC140 umesto BFY51,vise ce se grejati,pa sumnjam da bi izdrzao neki duzi rad bez prekida...
P.S. Ako stavite BC140 umesto BFY51,vise ce se grejati,pa sumnjam da bi izdrzao neki duzi rad bez prekida...
-
