Povezivanje dvojnicke kutije [reseno]

Post napisao Vucko_AR » 19 svi 2009, 16:00

Cistio sam podrum i usput nasao dva uredjaja koja sluza za fiksni telefon. U pitanju su dve plocice sa nesto elektronike i dva releja,jedna plocica je starije proizvodje i ima svoju plasticnu kutijicu a druga je malo novija. Na starijoj pise: "PAP ljubljana" a na njenoj kutijici "PAP ljubljana INTEL" i ispod toga PTT.
Na novijoj plocici pise: "Telecomb RD 94" i to je sve. Inace obe imaju 7 kontakta sa oznakama: A,B,A1,B1,A2,B2, i uzemljenje.
Malo sam guglao i ovo mi lici na dvojnicku kutiju ali nisam siguran da jeste... :?

http://www.postimage.org/image.php?v=aV20rk3S http://www.postimage.org/image.php?v=aV20rJ0i
http://www.postimage.org/image.php?v=aV20rk3S http://www.postimage.org/image.php?v=aV20rSZS

pozdrav

Avatar
alexa_pg
Site Admin
Site Admin
Postovi: 6029
Pridružen: 22 Avg 2006, 08:10
Location: Podgorica
Specialty: tv-multimedia

Re: Kakav je ovo sklop za fiksnu telefoniju?

Post napisao alexa_pg » 19 svi 2009, 19:17

Dobro si mislio :) . U pitanju su dvojnicke kutije.
"I ja volim ljude ali ih sve manje podnosim"

Avatar
andro79
_
_
Postovi: 151
Pridružen: 13 Avg 2007, 21:51

Re: Kakav je ovo sklop za fiksnu telefoniju?

Post napisao andro79 » 19 svi 2009, 19:18

I ja sam se svojevremeno pitao to isto (i ostao bez odgovora) i kupovao dotične na buvljaku za 30-50 din samo radi veoma korisnih PR15 releja i naravno 1N4007 diodica.Vreme dvojnika prolazi i te kutijice se izbacuju a relejčiće (za 12v) i diodice (za 220v) uvek mozeš upotrebiti.Pozdrav
=@=@=

Avatar
Vucko_AR
___
___
Postovi: 217
Pridružen: 11 Feb 2009, 22:03
Location: Niš
Specialty: automotive

Re: Kakav je ovo sklop za fiksnu telefoniju?

Post napisao Vucko_AR » 19 svi 2009, 19:41

Znaci to je to... jos samo da pitam kako se to povezuje? Ja nesto razmisljam ovako: A-B centrala,A1-B1 1korisnik,A2-B2 2korisnik i uzemljenje?

Avatar
tom
gxu
gxu
Postovi: 2297
Pridružen: 23 Apr 2007, 20:01
Location: Strumica
Contact person: TOME
Specialty: tv
Lokacija: Makedonija

Re: Kakav je ovo sklop za fiksnu telefoniju?

Post napisao tom » 19 svi 2009, 20:44

Od centrale kreće podzemni kabl i završava u kablovskoj glavi u kojoj se nalaze priključni kontakti tzv. parice.Jedna od tih parica(to su dve žice koje čine jedan par) je za dvojničku kutiju.Veza izmedju bandere i dvojničke kutije ostvarena je već pomenutim vazdušnim kablom koji je sa jedne strane uveden u kablovsku glavu i povezan na odgovarajuće šrafove koji čine "tvoju" paricu,a sa druge strane je povezan na dvojničku kutiju odnosno na šrafove koji su predviđeni za vezivanje tog vazdušnog kabla.Time je ostvarena veza između centrale i dvojničke kutije.Na samoj kutiji postoje priključci za oba dvojnika i povezivanjem kućne telefonske instalacije na određene šrafove propušta se telefonski signal prema telefonskim aparatima ,"tvom" i "tvog" dvojnika.Za rad dvojničke kutije potrebno je još dovesti do kutije i radno uzemljenje koje služi da razdvoji dva broja koja dolaze po jednoj dovodnoj liniji.U slučaju lošeg uzemljenja javljaju se određene smetnje u radu koje mogu da se manifestuju na taj način što možeš da čuješ dvojnika dok razgovara,da ti recimo zvoni telefon kad je poziv za njega,ili da nemaš vezu uopšte.......itd...
slika
TOME

Avatar
Vucko_AR
___
___
Postovi: 217
Pridružen: 11 Feb 2009, 22:03
Location: Niš
Specialty: automotive

Re: Kakav je ovo sklop za fiksnu telefoniju?

Post napisao Vucko_AR » 19 svi 2009, 21:02

Hvala vam na odgovorima! Sada nesto razmisljam da li bi ovo moglo da se upotrebi u kuci,oba telefona zvone a kada se podigne slusalica na jednom na ovom drugom se necuje nista? Jel izvodljivo to :? ?
Necu vise da vas smaram pitanjima... :mrgreen:

Avatar
tom
gxu
gxu
Postovi: 2297
Pridružen: 23 Apr 2007, 20:01
Location: Strumica
Contact person: TOME
Specialty: tv
Lokacija: Makedonija

Re: Kakav je ovo sklop za fiksnu telefoniju?

Post napisao tom » 19 svi 2009, 21:42

Interni telefonski sustav
Prilog
Interni telefonski sustav.rar
Interni telefonski sustav
(21.07 KiB) Preuzeto 220 puta.
TOME

Avatar
Vucko_AR
___
___
Postovi: 217
Pridružen: 11 Feb 2009, 22:03
Location: Niš
Specialty: automotive

Re: Kakav je ovo sklop za fiksnu telefoniju?

Post napisao Vucko_AR » 19 svi 2009, 22:00

Hvala!! :tooo:

Avatar
kisko
Preminuo
Postovi: 2054
Pridružen: 12 Jun 2007, 01:51
Location: Kovilj-na kraj sveta
Specialty: tv-multimedia
Lokacija: Kovilj-Novi sad

Re: Kakav je ovo sklop za fiksnu telefoniju?

Post napisao kisko » 19 svi 2009, 22:45

Vucko_AR je napisao:Hvala vam na odgovorima! Sada nesto razmisljam da li bi ovo moglo da se upotrebi u kuci,oba telefona zvone a kada se podigne slusalica na jednom na ovom drugom se necuje nista? Jel izvodljivo to :? ?
Necu vise da vas smaram pitanjima... :mrgreen:
Koristim tu kutijicu 10-tak godina upravo iz tih razloga,3 telefona i dve kutijice,jednostavno kad se neko od nas javi bilo gde niko drugi nemoze slusati razgovor a kad zvoni,zvoni na sva tri....samo cini mi se da je nesto drugacije vezano :roll:
uvek ima nesto interesantno

Avatar
Vucko_AR
___
___
Postovi: 217
Pridružen: 11 Feb 2009, 22:03
Location: Niš
Specialty: automotive

Re: Kakav je ovo sklop za fiksnu telefoniju?

Post napisao Vucko_AR » 19 svi 2009, 23:38

Eksperimentisacu sa vezivanjem,mozda i ispadne nesto... :mrgreen:

Avatar
kisko
Preminuo
Postovi: 2054
Pridružen: 12 Jun 2007, 01:51
Location: Kovilj-na kraj sveta
Specialty: tv-multimedia
Lokacija: Kovilj-Novi sad

Re: Kakav je ovo sklop za fiksnu telefoniju?

Post napisao kisko » 20 svi 2009, 00:40

Nemoj me drzati za rec ali mislim da je islo B zajednicka a na A i B1 ide drugi izvodi ,znaci A-B i B-B1 :roll: ako zatreba pogledacu :mrgreen:
uvek ima nesto interesantno

Avatar
Vucko_AR
___
___
Postovi: 217
Pridružen: 11 Feb 2009, 22:03
Location: Niš
Specialty: automotive

Re: Kakav je ovo sklop za fiksnu telefoniju?

Post napisao Vucko_AR » 20 svi 2009, 01:02

Cek,cek nesto ne shvatam... :lala: Iz centrale 2 zice,telefon 2 i drugi telefon 2 i kako sada povezati to?
Mozda je glupo pitanje ali....

Avatar
kisko
Preminuo
Postovi: 2054
Pridružen: 12 Jun 2007, 01:51
Location: Kovilj-na kraj sveta
Specialty: tv-multimedia
Lokacija: Kovilj-Novi sad

Re: Kakav je ovo sklop za fiksnu telefoniju?

Post napisao kisko » 20 svi 2009, 01:25

Ako povezes ulaz dve zice na A i B a izlazi na A1-B1 I A2-B2 Isl. kombinacije nece raditi,pogledacu tacno pa ti napisati(da nelupam bezveze po secanju od pre 10G :mrgreen: )
uvek ima nesto interesantno

Avatar
Vucko_AR
___
___
Postovi: 217
Pridružen: 11 Feb 2009, 22:03
Location: Niš
Specialty: automotive

Re: Kakav je ovo sklop za fiksnu telefoniju?

Post napisao Vucko_AR » 21 svi 2009, 12:35

Ima li nekih novosti? :?:

Avatar
tom
gxu
gxu
Postovi: 2297
Pridružen: 23 Apr 2007, 20:01
Location: Strumica
Contact person: TOME
Specialty: tv
Lokacija: Makedonija

Re: Kakav je ovo sklop za fiksnu telefoniju?

Post napisao tom » 21 svi 2009, 18:25

Da ne mešamo babe i žabe
Onaj prikačeni fajl je za izradu naprave kakvu tražiš između drugim stvarima ima tri(3) releja dok dvojnička kutija je druga stvar i koristi se sa dva releja i one dve žice (parica) koji dolaze sa telefonske centrale za jedno sa zemljom predstavljaju dva broja, što bi trebalo da znači "A" grana sa zemljom jedan broj i "B" grana sa zemljom drugi broj
PS-ako sam pogešio ko zna neka napiše...
TOME

Avatar
kisko
Preminuo
Postovi: 2054
Pridružen: 12 Jun 2007, 01:51
Location: Kovilj-na kraj sveta
Specialty: tv-multimedia
Lokacija: Kovilj-Novi sad

Re: Kakav je ovo sklop za fiksnu telefoniju?

Post napisao kisko » 22 svi 2009, 15:36

Evo konacno da ti javim(pogledao sam,od secanja vajda slaba :mrgreen: )
-ulaz su A i B ,
-telefon 1 prikljucujes na B i A1 ,
-telefon 2 prikljucujes na A i B2
,znaci visak su ti A2 i B1 :lala:
Zadnja izmena: kisko, dana 01 Jun 2009, 18:25, ukupno menjano 2 puta.
uvek ima nesto interesantno

Avatar
Vucko_AR
___
___
Postovi: 217
Pridružen: 11 Feb 2009, 22:03
Location: Niš
Specialty: automotive

Re: Kakav je ovo sklop za fiksnu telefoniju?

Post napisao Vucko_AR » 22 svi 2009, 16:05

Radi!!! Hvala kisko! :pivopije:
@Tom: Pogledao sam tu semu detaljno i vidim da je bas za tu namenu ali i ovo radi... :yeah:
Zaboravih da napomenem da nije potrebna zemlja...

Avatar
alexa_pg
Site Admin
Site Admin
Postovi: 6029
Pridružen: 22 Avg 2006, 08:10
Location: Podgorica
Specialty: tv-multimedia

Re: Povezivanje dvojnicke kutije [reseno]

Post napisao alexa_pg » 23 svi 2009, 01:07

...nije potrebna zemlja...
Za to sto si ti napravio i ne treba treci vod (zemlja). Inace za ono za sta je namijenjena dvojnicka kutija, da preko dvije zice idu dva nezavisna tel. broja, mora da ima i uzemljenje inace nece da radi.
"I ja volim ljude ali ih sve manje podnosim"

Avatar
kibsa
_
_
Postovi: 194
Pridružen: 16 Nov 2006, 01:11
Lokacija: BiH

Re: Povezivanje dvojnicke kutije [reseno]

Post napisao kibsa » 01 Jun 2009, 17:47

Svakim danom imam sve veću potrebu da se družim sa ovako iskusnim ljudima kao što ste Vi na ovom forumu, ali isto tako svaki dan imam sve manje vremena. Nekad davno sam od jednog telefoniste čuo da se dvojnička kutija može upotrijebiti za dva telefonska aparata na jednom tel. broju i ko se prvi javi na poziv prisvaja vezu. Davno je bilo pa nisam zapamtio, a ni zapiso jer sam smatro da mi neće trebati, a to mi baš treba u firmi se žale da ima i nekulturnih koji prisluškuju- nekoliko aparata na jednom lokalu. A i PAP-ovih kutija sam nabavio svojevremeno baš kao i druge kolege zbog dioda i relea. Probaću čim stignem, odnosno čim iskopam iz svog brloga PAP-ove.Pomenuti telefonista mi je govorio da treba odpojiti dvije diode, a eto može i tako kako kažete- tim bolje, manje posla.

Avatar
Stolle
Preminuo
Postovi: 19098
Pridružen: 12 Avg 2006, 23:35
Location: Srbija
Specialty: tv-multimedia
Lokacija: Dimitrovgrad

Re: Povezivanje dvojnicke kutije [reseno]

Post napisao Stolle » 01 Jun 2009, 19:20

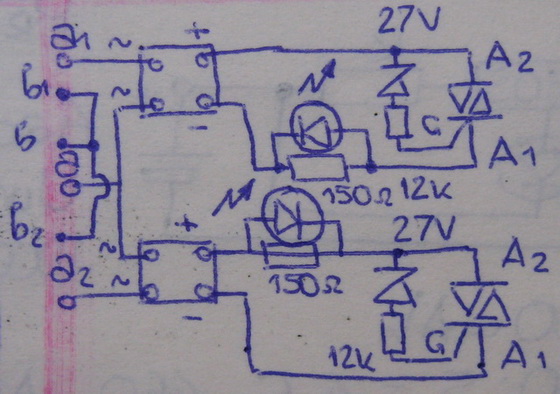

Može i kao na slici dole.I ja sam na poslu pravio dosta njih i stavljao na dvojnike. :lala:
