Potreban savet za trofazni motor

Post napisao makkki79 » 30 Avg 2009, 08:39

Dakle imam trofazni motor 3Kw 2880 rpm i njega hocu da koristim na cirkularu, dali bi trebao da ga vezem u trougao ili moze da radi u zvezdu, ako hocu da prikljucim na 220V kako je bolje vezati motor u zvezdu ili trougao i koliko se dobija snaga vezivanjem u zvezdu a koliko vezivanjem u trougao na 220V?
Maki

Avatar
JaroslavBires
___
___
Postovi: 536
Pridružen: 25 Okt 2007, 19:06
Location: Stara Pazova
Specialty: whitegoods
Lokacija: Stara Pazova

Re: Potreban savet za trofazni motor

Post napisao JaroslavBires » 30 Avg 2009, 09:11

Nema tu kako je bolje, nego šta ti piše na natpisnoj pločici motora!
Prepiši tačno podatke. pogotovo uz napone šta piše!
Možda ne znam, al' znam, ko zna! 01ziveli

Avatar
makkki79
_
_
Postovi: 210
Pridružen: 29 Feb 2008, 21:57
Location: Ćuprija

Re: Potreban savet za trofazni motor

Post napisao makkki79 » 30 Avg 2009, 09:34

Nema plocice otpala je negde ne mogu da je nadjem!
Maki

Avatar
milan
gxu
gxu
Postovi: 5728
Pridružen: 19 Avg 2006, 22:38
Lokacija: NOVI SAD

Re: Potreban savet za trofazni motor

Post napisao milan » 30 Avg 2009, 10:00

Ima tema na forumu, pogledaj je.
http://www.fanzo.org/forum/viewtopic.ph ... 17&p=64639
koristi i Google ima jos dosta o tome.
http://www.google.com/search?client=fir ... gle+Search

Avatar
tanebosev
___
___
Postovi: 398
Pridružen: 15 Jul 2008, 16:24
Location: Makedonija
Contact person: Tane
Phone number: 0038932443721
Lokacija: Sveti Nikole

Re: Potreban savet za trofazni motor

Post napisao tanebosev » 30 Avg 2009, 10:40

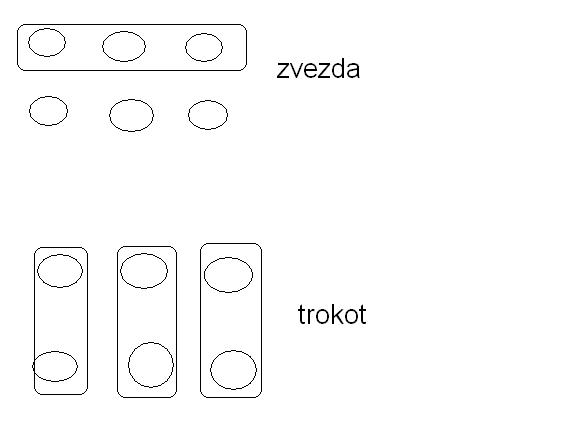

mozda je on vec nekako vezan.
shta ima na klemberu?
od iskustva trebalo bi da je vezan u trokut (zaradi obratai).
Prilog
zvezda trokot.JPG
zvezda trokot.JPG (16.84 KiB) Pregledano 2389 puta.
Tane

Avatar
makkki79
_
_
Postovi: 210
Pridružen: 29 Feb 2008, 21:57
Location: Ćuprija

Re: Potreban savet za trofazni motor

Post napisao makkki79 » 30 Avg 2009, 11:21

Vezan je u zvezdu kao na prvoj slici!
Maki

Avatar
tanebosev
___
___
Postovi: 398
Pridružen: 15 Jul 2008, 16:24
Location: Makedonija
Contact person: Tane
Phone number: 0038932443721
Lokacija: Sveti Nikole

Re: Potreban savet za trofazni motor

Post napisao tanebosev » 30 Avg 2009, 12:00

proveri redosled na fazi dali je po redosledom.
U V W
R S T
poshto ti treba za cirkular treba da vezesh u trokut
vezi u trokut stavi strujna zashtita i pusti motor.
Tane

Avatar
JaroslavBires
___
___
Postovi: 536
Pridružen: 25 Okt 2007, 19:06
Location: Stara Pazova
Specialty: whitegoods
Lokacija: Stara Pazova

Re: Potreban savet za trofazni motor

Post napisao JaroslavBires » 31 Avg 2009, 00:00

makkki79 je napisao:Dakle imam trofazni motor 3Kw 2880 rpm i njega hocu da koristim na cirkularu, dali bi trebao da ga vezem u trougao ili moze da radi u zvezdu, ako hocu da prikljucim na 220V kako je bolje vezati motor u zvezdu ili trougao i koliko se dobija snaga vezivanjem u zvezdu a koliko vezivanjem u trougao na 220V?
Nije mi jasno zašto stalno spominješ 220V?
Neki motori su namotani da rade na spoju zvezda za 3x380V, s tim što na namotaju pojedinačne faze vlada 220V unutar motora! Ako takav namotaj spojiš u trougao na 3x380V, pregrevaće se i izgoreti, jer će na svakom od namotaja vladati napon od koren iz 3 veći, tj 380V!
E sad, ukoliko je namotaj motora napravljen za 3x660V u trouglu, može raditi i na 380v u zvezdi, jer mu je to nazivni napon!
Možda ne znam, al' znam, ko zna! 01ziveli

Avatar
cacko85
gx
gx
Postovi: 1790
Pridružen: 03 Dec 2008, 17:51
Location: Macedonia
Warranty service: SAMSUNG, GRUNDIG, LG, FUEGO, BEKO, VIVAX
Specialty: tv-multimedia
Lokacija: Sveti Nikole
Kontakt:

Re: Potreban savet za trofazni motor

Post napisao cacko85 » 31 Avg 2009, 03:39

Ako je motor 3-fazni a ti zelish da ga priklucish na monofaznu t.e. 220V mora da koristish i kondenzator kao (za treza faza) i ondak snaga motora bi se smali za 40% t.e. samo 60% od deklariranu snagu za 3-fazni ce da se iskoristi.
Imao jednu formulu za presmetivanje koliki treba da je taj kondenzator, ali ne mogu da je nadzem sad.
EDIT:

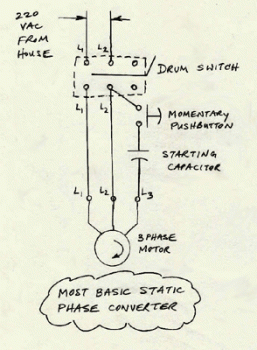

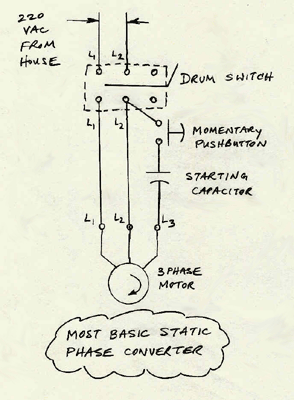

Evo jedna slika za 3 fazni na 220V, ni sam nashao neka bolja.
Prilog

Avatar
makkki79
_
_
Postovi: 210
Pridružen: 29 Feb 2008, 21:57
Location: Ćuprija

Re: Potreban savet za trofazni motor

Post napisao makkki79 » 31 Avg 2009, 16:41

Danas mi se desilo sledece, na motoru mi dolaze 6 zice tri su prespojene u mostu a na ostale tri mi dolaze faze za napon 380v sto znaci da je motor vezan u zvezdu i radi bez problema, e sad kad sam vezao motor u trougao sve sam proverio pre ukljucivanja motor je poceo normalno da radi ali je brzo poceo da se greje i poceo je malo da smrdi, ja sam ga odmah iskljucio, nije mi jasno zasto je poceo da se greje i smrdi kad sam ga vezao u trougao a u zvezdu radi normalno?
Maki

Avatar
cacko85
gx
gx
Postovi: 1790
Pridružen: 03 Dec 2008, 17:51
Location: Macedonia
Warranty service: SAMSUNG, GRUNDIG, LG, FUEGO, BEKO, VIVAX
Specialty: tv-multimedia
Lokacija: Sveti Nikole
Kontakt:

Re: Potreban savet za trofazni motor

Post napisao cacko85 » 31 Avg 2009, 16:55

A da slikash ti taj motor zajedno so lim so podateke na njemu i sta i kako si vezuvao gore pod poklapac.

Avatar
Srečko
_
_
Postovi: 189
Pridružen: 14 Jun 2007, 12:33
Lokacija: Slovenija

Re: Potreban savet za trofazni motor

Post napisao Srečko » 31 Avg 2009, 21:00

makkki79 je napisao: e sad kad sam vezao motor u trougao sve sam proverio pre ukljucivanja motor je poceo normalno da radi ali je brzo poceo da se greje i poceo je malo da smrdi, ja sam ga odmah iskljucio, nije mi jasno zasto je poceo da se greje i smrdi kad sam ga vezao u trougao a u zvezdu radi normalno?
Pa to ti je normalno, da ako si motor koji je pravljen, da radi u zvezda se ako si ga priključio u trougao, da se grie. Nemoj više, da tako radiš jer u zvezda dobiju navitja 230V a u trougao 380V.
Pa sad razmisli šta si uradio. :oklagija

Lp Srečko
Samouk

darkos
_
_
Postovi: 22
Pridružen: 10 Jul 2008, 09:01
Location: Srbija

Re: Potreban savet za trofazni motor

Post napisao darkos » 31 Avg 2009, 22:07

Nisi pravilno ˝usmerio˝ smerove namotaja R-U; S-V; T-W, najverovatnije ti kroz jedan od namotaja teče struja u suprotnom smeru te se magnetno polje potire ,limovi i namotaji se greju..........

Avatar
tanebosev
___
___
Postovi: 398
Pridružen: 15 Jul 2008, 16:24
Location: Makedonija
Contact person: Tane
Phone number: 0038932443721
Lokacija: Sveti Nikole

Re: Potreban savet za trofazni motor

Post napisao tanebosev » 31 Avg 2009, 22:36

evo ovako cesh da proverish dali si potrefio fazi po redosled ali morash da izvadish one tri kratkospojnice.
ovako povezano treba da javi neka otpornost i tada je OK.
reko sam ti da morash da potrefish fazi po redosled.
U V W
R S T
sad kako shto si vezao pogodio si dve faze a jedna ti nije pogodena.
Prilog
Tane

Avatar
makkki79
_
_
Postovi: 210
Pridružen: 29 Feb 2008, 21:57
Location: Ćuprija

Re: Potreban savet za trofazni motor

Post napisao makkki79 » 31 Avg 2009, 22:43

tanebosov,
bas ovako sam povezao i ovako sam instrumentom proveravao otpor pre ukljucivanja kao sto je na slici nacrtano i grejalo se neznam u cemu je problem?
Maki

Avatar
tanebosev
___
___
Postovi: 398
Pridružen: 15 Jul 2008, 16:24
Location: Makedonija
Contact person: Tane
Phone number: 0038932443721
Lokacija: Sveti Nikole

Re: Potreban savet za trofazni motor

Post napisao tanebosev » 31 Avg 2009, 22:47

pred da merish jesi izvadio one mostove?
Tane

Avatar
makkki79
_
_
Postovi: 210
Pridružen: 29 Feb 2008, 21:57
Location: Ćuprija

Re: Potreban savet za trofazni motor

Post napisao makkki79 » 31 Avg 2009, 23:42

Da izvadio sam mostove pre merenja, jer da nisam skinuo mostove pokazivalo bi na sve strane jer su tad svi namotaji spojeni!
Maki

Avatar
JaroslavBires
___
___
Postovi: 536
Pridružen: 25 Okt 2007, 19:06
Location: Stara Pazova
Specialty: whitegoods
Lokacija: Stara Pazova

Re: Potreban savet za trofazni motor

Post napisao JaroslavBires » 31 Avg 2009, 23:54

Nemoj da previše mudrujete, sve je već oko toga imozgano a i napisao sam ti gore, motor ti je napravljen da radi u ZVEZDU i uverio si se i sam, da ako ga spojiš drugačije greje se ( i izgoreće), jer ga teraš da radi na naponu 1,73 puta višljem!
Možda ne znam, al' znam, ko zna! 01ziveli

Avatar
makkki79
_
_
Postovi: 210
Pridružen: 29 Feb 2008, 21:57
Location: Ćuprija

Re: Potreban savet za trofazni motor

Post napisao makkki79 » 01 Sep 2009, 00:47

Ok, dobro napravljen je za zvezdu i mora da radi tako to je jasna stvar, hoce li se grejati ako ga vezem u trougao i prikljucim na 220V?
Maki

Antonije64
_
_
Postovi: 22
Pridružen: 27 Sep 2006, 19:42

Re: Potreban savet za trofazni motor

Post napisao Antonije64 » 01 Sep 2009, 12:54

Poz...Videh diskusiju pa reko da se malo ukljucim....
makkki79 je napisao:Ok, dobro napravljen je za zvezdu i mora da radi tako to je jasna stvar, hoce li se grejati ako ga vezem u trougao i prikljucim na 220V?
Neće se grejati ako ga u vezi trougao spojiš na 3x220V isti će raditi normalno...
Da ima tablicu, na njoj bi pisala veza : D/y napon :220/380V odnosno za neke druge motore (koji se pustaju preko upuštača Y/D ) važi D/Y 380/660V.Naponi su odredjeni konstrukcijom motora i kreću se u odnosu 1:1.73 i uvek se niži napon odnosi na trougao (D).
cacko85 je napisao:Nemoj više, da tako radiš jer u zvezda dobiju navitja 230V a u trougao 380V.
Biće da je obrnuto :lala: ....
