Led lampa na 12v [reseno!]

[stojkePN]

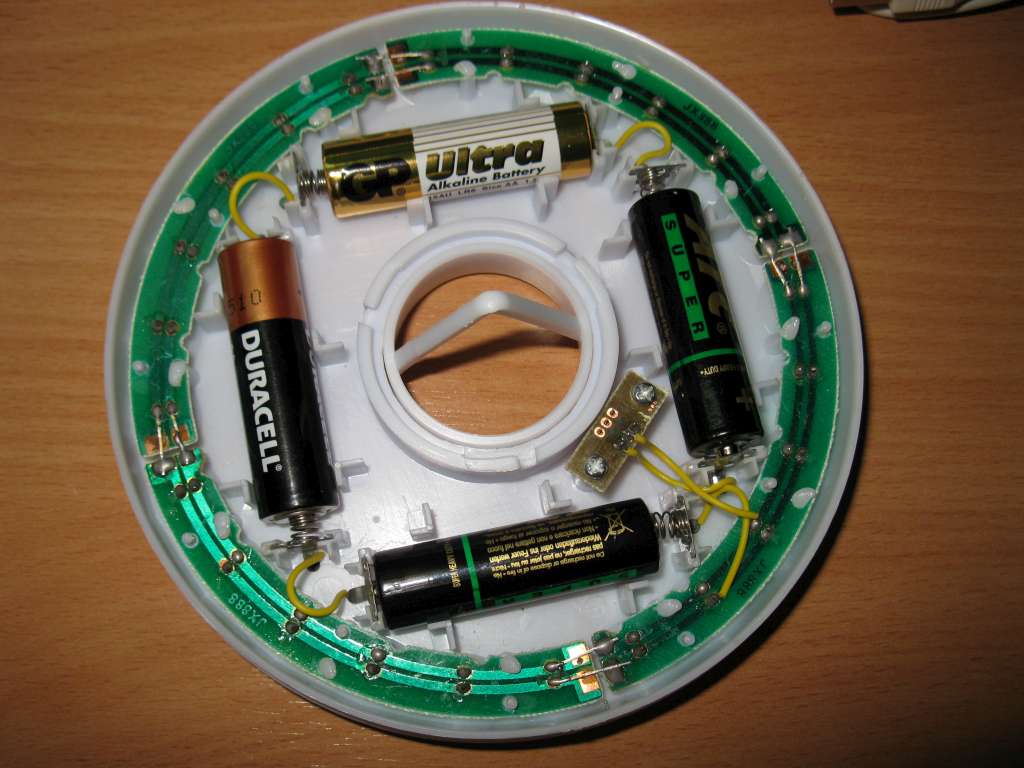

Doneo mi prijatelj 4 ovakve led lampe da mu prepravim za vikendicu da moze da prikaci na akumulator 12V jer u vikendici nema struje a od auta brzo trosi akumulator.

U lampi su 4 baterije od 1.5v redno vezane. Kad se upali lampa na svakoj diodi je napon 3.98v. Sad kako prepraviti da radi na 12V a pritom da izbegnem grejanje stabilizatora, otpornika... jer je plasticno kuciste a u vikendici je drveni tavan pa ne bi da razmisljam.

Ja sam probao par varijanti i nisam dosao do zadovoljavajuceg rezultata.

1. Probao sam da nista ne prepravljam vec po proracunu za 24 diode u paraleli napon 3.98v i 25mA dodam samo otpor na + od 10W 18ohm. Lepo radi ali se otpor greje.

2. Probao sam da vezem redno kao sa slike (redno vezano) ali da bi napon na svakoj led diodi bio 3.98v ja na ispravljacu moram da dignem na skoro 20V sto otpada jer akumulator je 12V (kazi mozda i 13-13.5v kad je napunjen).

3. Probao sam da prepolovim da idem 12 dioda redno sa otporom od 22ohm. To radi ali se otpor greje i to poprilicno.

Ima li neko ideju kako resiti

[Damiru]

Ako treba da rade sve 4 i sve su iste:
1. povežeš prve dve redno (6V+6V);
2. povežeš druge dve redno (6V+6V);
3. obe serije vežeš paralelno na akumulator od 12V.
Nema petljanja i prepravljanja. Nadam se da je ovo zadovoljavajuće rešenje.

[rubin_miki]

hmmm..tu bih ja razmisljao malo obrnuto..AKO su baterije serijski povezane, stavio bih punjive i nakacio preko diode punjac na 12v da ih puni celo vreme :) tako cu koristiti snagu baterije a pripunjavacu ih pomalo..

[buzdumra]

dve lampe na red i to ti je to , stavis jedan otpornik da ogranici struju i gotovo
vidim ovde 4 baterije x1,5v x 2lampe zato sam tako reko

[stojkePN]

Ako treba da rade sve 4 i sve su iste:
1. povežeš prve dve redno (6V+6V);
2. povežeš druge dve redno (6V+6V);
3. obe serije vežeš paralelno na akumulator od 12V.
Nema petljanja i prepravljanja. Nadam se da je ovo zadovoljavajuće rešenje.

Svaka mora da radi posebno. Jer ima 4 prostorije u vikendici.

ja mu predlazem da ostavi sve kako je, samo da stavi batt punjive i turi jedan punjac koji ce biti prikljucen na akky da puni te baterije a istovremeno i da svetli.. eee, mnogo komplicirano..

Napravi skuplju pitu od tepsije. Lampa kosta 2-3 evra a 4 baterije i punjac ima da izadju ihihaaa x4komada pa vidi

[rubin_miki]

4 takve lampe x 2 evra je 8 evra..evo 10.. 4x4 batt x 1 evro = 16 evra..i punjac 5 evra i rad stavljam 20 evra..50 evra sveukupno, ako je njemu skupo da ima reseno svetlo u 4 sobe u vikendici i skupo mu 50 evra, nek ide sve dovraga i ovaj nas posao i ljude koji potrose 50 evra za veceru u kafani a ovamo im skupo resenje osvetljavanja u vikendici... aj on, nema pojma, misli da ce sa par eura to da resi, ali ti?? ti si mi malo cudan......

[Majstor Duja]

@Rubince: aaaa, sad kapiram, da se puni sa 12V na 6V...

@Stojke: KA ili MC34063A pulsni Dc-Dc, preko 90% iskoristljivost...

[Krajnc Karlo]

najjeftinije resenje je da vezujes redno diode dok ne dogura 30 mA na 12 volti
probas na ispravljacu sa regulacijom, polako dizes napon i pratis struju,
pa tako za svaku sobu
pa ako treba da se dokupe lampe (zbog dioda), opet jeftinije nego bilo sta drugo
ja sam tako uradio na par mesta
(mnogo ga bre komplikujete)

[stojkePN]

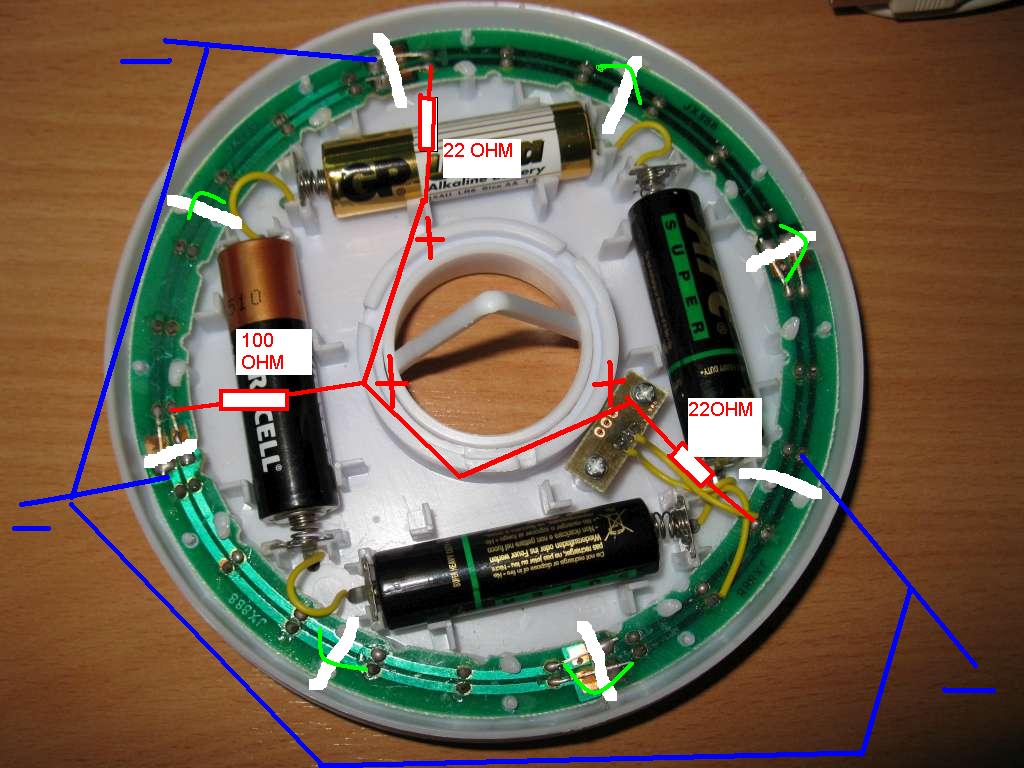

Resen problem
Deliti polja na 3 diode.

220ohm 1/4W
100ohm 1/2W-1W

[Krajnc Karlo]

trosis akumulator na grejanje otpornika
zasto?

[Krajnc Karlo]

stavi sijalice na red umesto otpornika pa da barem svetli

[stojkePN]

trosis akumulator na grejanje otpornika
zasto?

Nema grejanja. To sam bas i hteo da izbegnem. Jedino se greje malo ovaj od 100ohm ali normalno.

[Krajnc Karlo]

poenta mog komentara je da ako vec treba da se stedi akumulator,
onda nema smisla da stavljas otpornike, stavi dovoljno dioda na red i nista drugo,
najlakse ti je da izbusis rupice i dodas diode,
te male akumulatore izvadi i prodaj da pokrijes trosak,
ako nemas diode, poslacemo ti koju

Stojke:
Karlo ima pravo, teorijski (a i prakticno) svaki otpornik je bacena energija osim ako ne zelis da grejes prostor (kao na pr. grejalicom) jer on upravo tome i sluzi da ogranici protok struje pretvarajuci visak u toplotnu energiju. U modernom dizajniranju el. sklopova ide se na to da otpornika uopste nema, pogotovu u green tehnologijama...Duja.
