konvertor 24v dc - 110v dc

[filka]

ajde majstori dajte semu,imam jedan pregoreo kompletno unutra su tranzistori bc33740 i bd241 i neki integ. cd4047be i trafo.ovih 110v mi trebaju za neku spulnu u industriji za punjenje vode pa heelppppppp.pozdrav...

[Stolle]

Skoro sam radio i ja 12-220V.Nisam imao šemu.
Sve to ima da se kupi i veoma je jeftino.Zameni sve i nemaš problema.
A da nije ta špulna izgorela pa je sve ovo posledica?

[filka]

ma sve cu zameniti ali ima 2 otpora koji su skros pocrnili pa im neznam vrednost zato trazim semu orentaciono bar da saznam njihovu vrednost.pozdrav...

[Majstor Duja]

Filka, pogledaj primenu UC3842 kao step up konvertera u datasheetu,
ako je samo za spulnu nije to neka mudrost, ide otprilike ovako:

[Joca]

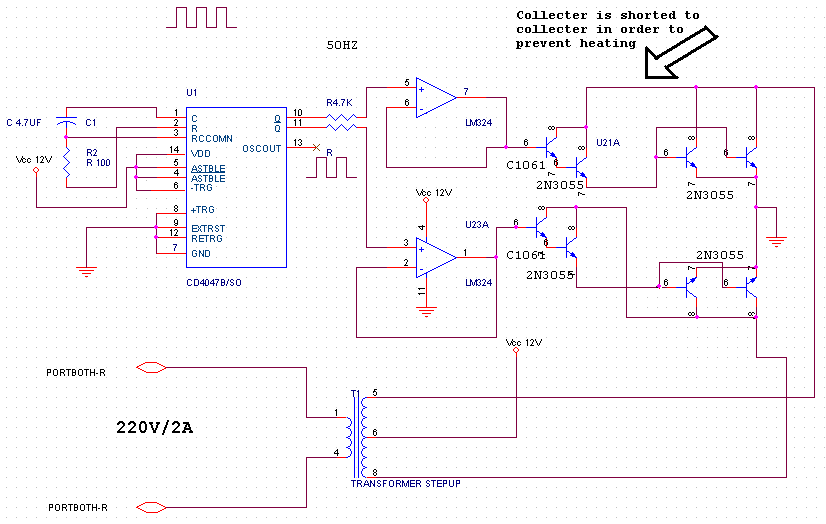

Evo seme Jednog pretvaraca .Ovaj je velike snage pa mozes izlaz da redukujes napone podesi po tvojoj potrebi .Mozes i da ga pojednostavis iskoristi samo deo sa CD4047 dodaj dva Mos Feta i trafo posto ti treba za napajanje spulne mozes podici frekvenciju i koristiti trafo sa feritnim jezgrom da smanjis dimenzije i tezinu pretvaraca .Inace ova varijanta sa Ovim kolom Dobro radi ja sam napravio nekoliko komada za pecanje ribe.

[filka]

Promenuo sve trandje a na mestu tih otpora stavio 4k7oma i dalo 115v na izlazu sto zadovoljava.Ce da vidimo do kada pozdrav i hvala na seme.
