popravka punjaca ni-cd/ni-mn baterija

Post napisao alexb » 02 Sep 2011, 22:13

Na ovom punjacu AA i AAA baterija marke intercept nasao sam da je izgoreo valjda smd tranzistor na kome pise HY3C ali ga sa ovom oznakom ne mogu nigde naci na internetu a ne znam ni koja je tacno zamena za njega.Na jednom ruskom forumu sam video da neko ima problem sa istim i tu sam video da je smd tranzistor.Tamo neki predlazu da je to npn BC817 zamena za njega.Kupio sam takav i postavio ali je brzo opet pregoreo.Mozda je uzrok nesto drugo a mozda i to nije prava zamena.Moze li neko da mi pomogne da nadjem pravu zamenu za ovaj deo.

Avatar
miodrag popovic
gx
gx
Postovi: 2978
Pridružen: 08 Nov 2006, 21:08
Location: Srbija
Phone number: 00381638773821
Specialty: tv
Lokacija: Pančevo Braće Jovanović 56

Re: punjac ni-cd/mn-mn baterija

Post napisao miodrag popovic » 03 Sep 2011, 00:09

citiram:
вобщем поставил вместо него BC817, все работает
da se za pretpostaviti da imas jos problema osim tog tranzistora.
Postavi slike
Skiciraj shemu shemu punjaca pa da na osnovu nje radimo dalje
Ko izgubi dobitak, taj dobija gubitak

alexb
_
_
Postovi: 157
Pridružen: 09 Jul 2009, 19:47
Location: srbija,nis

Re: punjac ni-cd/mn-mn baterija

Post napisao alexb » 03 Sep 2011, 16:32

.

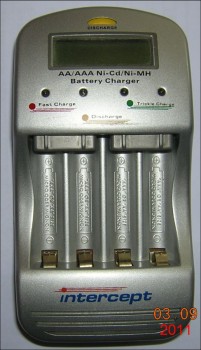

ovo su slike a cheme ne umem da pravim jer se ne razumem u to dobro.U pitanju je Q13. Q14 sam nasao sa istom oznakom od jednog punjaca.Od ulaza napajanja sam premostio zicom do Buzera gde pise C10 jer je stampa bila naprsnuta a + vodi do te tacke.

alexb
_
_
Postovi: 157
Pridružen: 09 Jul 2009, 19:47
Location: srbija,nis

Re: punjac ni-cd/mn-mn baterija

Post napisao alexb » 03 Sep 2011, 16:36

punjac triax jpeg
Zbog velicine fajla drugu sliku saljem posebno.Na Q13 na ulazu gde je jedna nozica dobijam oko 15v Dc ali na izlazu na druge dve nozice nemam nikakav napon a pre nego mi je pregoreo uspeo sam da tu dobijem oko 3,5v.
