IGBT MODUL 1MI100H-025 ZAMJENA

[TESTER]

Pozdrav.Imam motor za hidrauliku viljuškara 70volti,20 ampera.Njim upravlja IGBT modul FUSI ELECTRIC (1MI100H-025).Modul je 100 ampera.Modul je stradao zato što su četkice povremeno dirale kućište motora i umjesto osigurača 40 ampera su stavljene žice.Modul je dobavljiv preko interneta,ali nije ni jeftin pa me interesuje da li je neko probao i pravio zamjenu sa pojedinačnim igbt.

[Majstor Duja]

Izvodljivo je, medjutim, zavisi od unutrasnje sheme samog modula.
Kao prvo problem je fizicke prirode jer su IGBT-i na modulu mnogo bolje zavareni na podlogu nego sto ces ti to uraditi sa jednim srafom. Zatim je sve zaliveno sto smanjuje mogucnost hladnog lema i losih spojeva usled vibracija radnog okruzenja.
Ima vise stepena zastite spakovano u malom prostoru kao i to sto su IGBT maksimalno upareni i provereni za razliku od ovih sto ces kupiti posebno.
Svi power vodovi su od varenog aluminijuma (nekad i srebra, zavisi od snage) a ovi kupovni su lemljeni kalajisan bakar - nebo i zemlja.

Znaci da prvo moras da nadjes unutrasnju shemu pa tek onda da krenes da razmisljas:

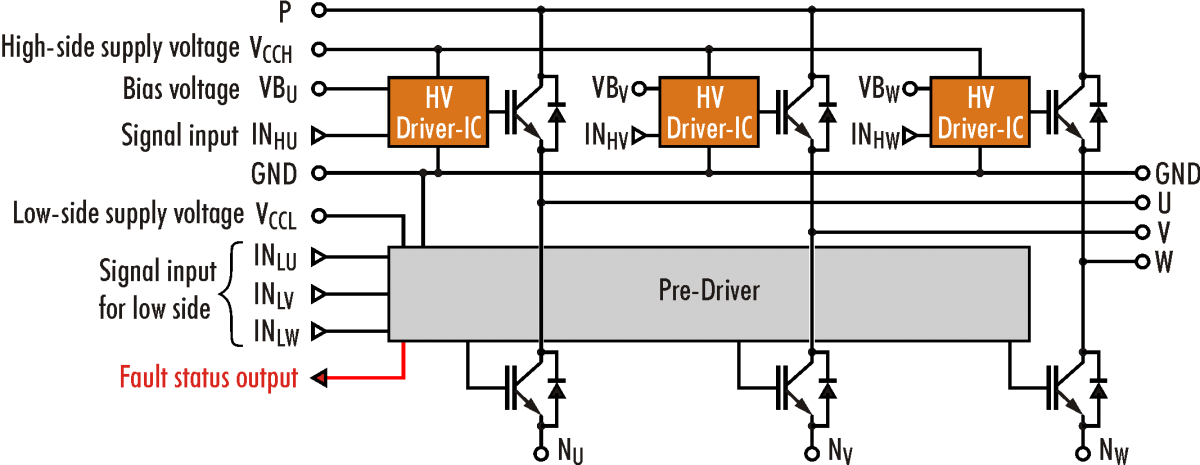

Evo ti jedne od V serije (inteligetan IGBT most) od Fuji-a da vidis koliko tu cega ima..

Moj savet: kupovina originalnog (FUSI ELECTRIC su Kinezi, ne bi trebao da bude bas toliko skup).
Sad sam proverio, kosta 80usd sa besplatnim slanjem - sta je tu skupo? Koliko kosta ceo polovan viljuskar? ...i kada budes davao predracun ne zaboravi dodatnih 50% za ljudsku glupost u vezi onih zica na 40A osiguracu - na to sam alergican.

[TESTER]

Hvala na odgovoru.Modul sam rastavio,sklonio zaštitne plastike i želatin sa tranzistora,otkinute su veze ,crni tragovi na tranzistorima(ima ih 3),diode su stavljene dvije i one su ok.Slažem se u potpunosti sa vašim mišljenjem,ipak mi je bolje uzeti original.Zamolio bih vas ako nije problem da mi označite link gdje ste našli igbt za 80 dolara .

[Majstor Duja]

Googlas malo po alibabi aliexpressu pa ces naci, nisam sacuvao link ali sam nasao i ovo:

Kod: Označi sve

http://pdf1.alldatasheet.com/datasheet-pdf/view/128023/NIEC/PDM1102H.html

sto je navodno NIHON zamena za taj tvoj FUSI a ti proveri.

Ima ih cak od 60usd pa na gore, dodaj na to postanske troskove iz Kine(mada neko salje i dzaba), neku carinu i porez i eto...na pr:

Kod: Označi sve

http://bld.en.seekic.com/product/semiconductor_modules/1MI100H_025_1MI100H_025_1MI100H_MOSFET_Power_Module.html

Interesantno je da i FUJI pravi modul pod istim nazivom...a FUJI je mama a i skuplji je (oko 180usd)...uostalom, ako taj modul tako jednostavan unutra, pa pogledaj onda neki drugi, slicnih karakteristika i sa boljom cenom...

[TESTER]

Hvala na pomoći.
