Capstan motor iz VCR, potrebna sema

Post napisao joc » 06 Jun 2015, 15:44

Želim da ga upotrebim u nekom svom projektu.

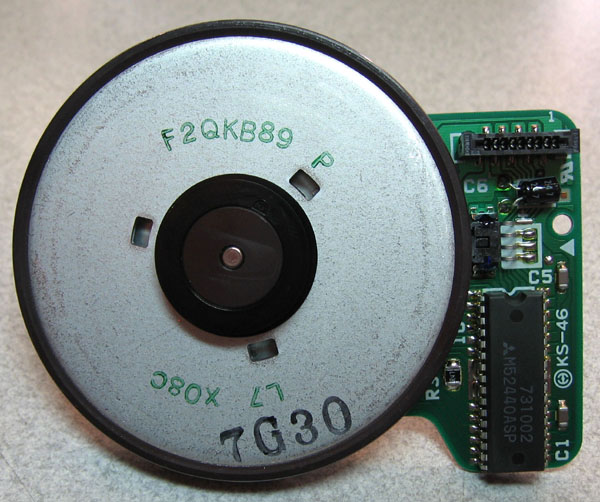

Motor sa slike, izvađen iz već očerupanog Philips VR6349 rekordera.
Oznaka na pločici KS-46, drajver je M52440ASP
Pronašao sam i šemu ali ne uspevam da nađem DS za drajver niti šemu VCR za džabe.
Možda je taj motor stavljan u još neke VCR?
Problem mi predstavlja to što ne znam koliki je napon za "CAPSTAN RVS" , tj koliki je max napon za H level. Valjda ovo služi za određivanje smera motora?
Šta je "CAPSTAN FG"?
Da li su naponi 2.5V i "PC 5V" jednosmerni?
Pretpostavljam da "CAPSTAN CTL" služi za kontrolu brzine.
Da li se kontroliše promenjivim DC, frekvencijom ili PWM?
Nadam se da "CURRENT LIMIT" mogu ostaviti "u vazduhu" :?

Potrebna mi je bilo kakva smernica za dalje.

Doveo sam samo 12V DC na pločicu i vuče nekih 1.5mA.

Joca
___
___
Postovi: 531
Pridružen: 09 Okt 2006, 14:39
Location: Bezdan
Contact person: Jovica
Specialty: tv
Lokacija: Bezdan
Kontakt:

Re: Capstan motor iz VCR

Post napisao Joca » 07 Jun 2015, 01:42

Evo malo bolje seme.Naponi +2.5V i PC+5V su istosmerni pozitivni capstan RVS uzagradi pise H . Za ostalo
mogli bi i druge kolege da ti pomognu ,ali si trebao da napises sta mislis da pravis sa ovim kolom .
Prilog
M52440ASP.pdf
(45.33 KiB) Preuzeto 573 puta.

Avatar
joc
_
_
Postovi: 20
Pridružen: 24 Feb 2012, 22:39
Location: Batajnica
Contact person: Jovica

Re: Capstan motor iz VCR

Post napisao joc » 07 Jun 2015, 06:35

Hvala ime, video sam tu šemu i odmah je zanemario pošto su 2.5V i 5V kratko spojeni.

Na motor sam doveo DC 12V, 5V, 2.5V. Motor radi ali ga je potrebno poterati rukom.
Drajver se greje a imam i utisak da motor radi nekako "rondavo".
Misam primetio da 2.5V ima nekog značaja jer se motor isto ponaša sa i bez njega.
Na C RVS imam skoro 12V. Pokušao sam da ga oborim preko otpornika.
Otpornik kuva pa to verovatno nije to .
Danas ću, ako bude vremena, pogledati da li namotaji dobivaju sve 3 faze.

Motor bi trebao namotavati traku na desni kolut magnetofona. Polako.
Ne bi mu trebalo biti teško. U VCR je radio sve.

Avatar
buzdumra
gxu
gxu
Postovi: 6558
Pridružen: 22 Okt 2006, 20:14
Location: srbija

Re: Capstan motor iz VCR

Post napisao buzdumra » 07 Jun 2015, 12:13

Kod: Označi sve

http://www.elitesecurity.org/t484612-capstan-motor-iz-starog-vcr-samogradnja
proradijo mi net zahvaljujuci fanzi

Avatar
joc
_
_
Postovi: 20
Pridružen: 24 Feb 2012, 22:39
Location: Batajnica
Contact person: Jovica

Re: Capstan motor iz VCR

Post napisao joc » 07 Jun 2015, 15:12

Hvala vam ali od ovog motora nema vajde.
Nema faze. :lala:

Kad mi naleti VCR u rashodu izčerupaću drugi motor.


Edit:

Pazi kad sam tek sad pažljivo pročitao prvi post sa ES foruma
Imamo sličnu ideju.
Čim njemu treba fina regulacija sigurno želi da zameni ceo capstan u magu dok ja želim samo da rasteretim postojeći.

Avatar
milan
gxu
gxu
Postovi: 5728
Pridružen: 19 Avg 2006, 22:38
Lokacija: NOVI SAD

Re: Capstan motor iz VCR

Post napisao milan » 07 Jun 2015, 15:33

Nema faze. :oklagija
Kako to da nema? Sa cime si merio?

Avatar
buzdumra
gxu
gxu
Postovi: 6558
Pridružen: 22 Okt 2006, 20:14
Location: srbija

Re: Capstan motor iz VCR

Post napisao buzdumra » 07 Jun 2015, 15:53

proradijo mi net zahvaljujuci fanzi

Avatar
joc
_
_
Postovi: 20
Pridružen: 24 Feb 2012, 22:39
Location: Batajnica
Contact person: Jovica

Re: Capstan motor iz VCR

Post napisao joc » 07 Jun 2015, 15:58

Imam (pra)stari ruski curve tracer koji može poslužiti i kao osciloskop.
Na pinu 14 sam imao manje očitavanje nego na 15 i 16.
+to što ga trebam poterati prstom da krene meni dosta da ga proglasim neispravnim.

Avatar
fanzo
Site Admin
Site Admin
Postovi: 20529
Pridružen: 02 Avg 2006, 06:41
Location: Bački Petrovac, Srbija
Phone number: 0038121781575
Specialty: tv-multimedia
Lokacija: Bački Petrovac
Kontakt:

Re: Capstan motor iz VCR

Post napisao fanzo » 24 Jun 2015, 04:11

Onaj mali elektrolit na pločici kapstan motora je neispravan. Za početak.
Svakodnevno usavršavanje je bolje od zakasnelog savršenstva

Avatar
filka
gx
gx
Postovi: 2373
Pridružen: 13 Avg 2006, 10:38
Location: Kavadarci Makedonija
Warranty service: Fuego Grundig LG Beko Samsung
Specialty: tv

Re: Capstan motor iz VCR

Post napisao filka » 24 Jun 2015, 10:13

Da i ispod njega je prekinut vod od kiseline... IIIII kakve pare se uzimalo od taj defekt :lala:
-će izginemo ki Mančester

Avatar
joc
_
_
Postovi: 20
Pridružen: 24 Feb 2012, 22:39
Location: Batajnica
Contact person: Jovica

Re: Capstan motor iz VCR

Post napisao joc » 24 Jun 2015, 12:25

Elektrolit je zamenjen pre nego što je video završio kod mene. Slika u 1. postu je sa neta. Nije bilo oštećenja vodova. Dizao sam elektrolit da mogu zalemiti žice na konektor.
Posle sam rastavio motor i "oduvao" 3 SMD bloka 220nF ispod namotaja. Bili su OK. Po mom kinezu skoro 300nF.

Sve i da je posle svega proradio ja ne bih sa tim motorom krenuo u rat.
Nahvataću drugi na oglasu, buvljaku. Nadam se bolje dokumentovan.
Hvala za savete.

Odgovori
