Dioda T2D 40

[boba89nis]

Pozdrav, nadam se da sam postavio temu na pravom mestu i ne remetim pravila foruma...
Kao sto napisah u naslovu potrebna mi je pomoc oko diode T2D 40, nigde ne mogu naci zamenu niti datasheet, pronasao sam da je iz ST02D serije "zener dioda with fast recovery dioda" . Dioda je iz mreznog dela indukcione ploce LG "CI 6140A"
Hvala unapred

[Stolle]

Koja je oznaka ploče, slika, u kom je kućištu dioda?
Tema je možda za BT ostali uređaji.
Ima li ovo neke veze?
http://www.rohm.com/web/global/datashee ... D/rfn20t2d

[boba89nis]

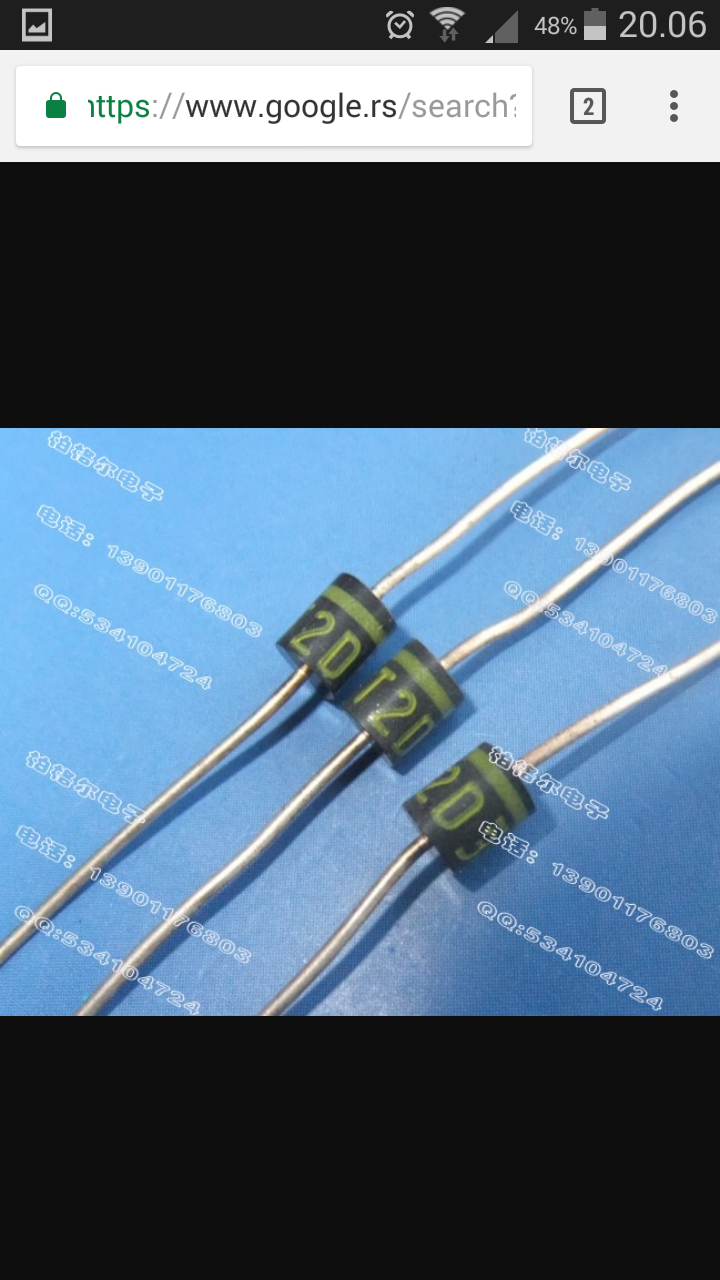

Ovo sam uspeo da nadjem :

Kuciste diode je ax078.

[Stolle]

Znači nije to što sam stavio.

[boba89nis]

Nije na zalost. Ako nista ne nadjem probacu da ugradim i da prepravim neku uni mrezu.
Hvala jos jednom

[Stolle]

Evo još jednog datasheeta ST02D-82 (ST02D82)

http://www.shindengen.co.jp/product/sem ... 02D-82.pdf
Znači, treba ti neka brza ili ultrabrza dioda za 600V i jedna zener 200W ~33V.

[boba89nis]

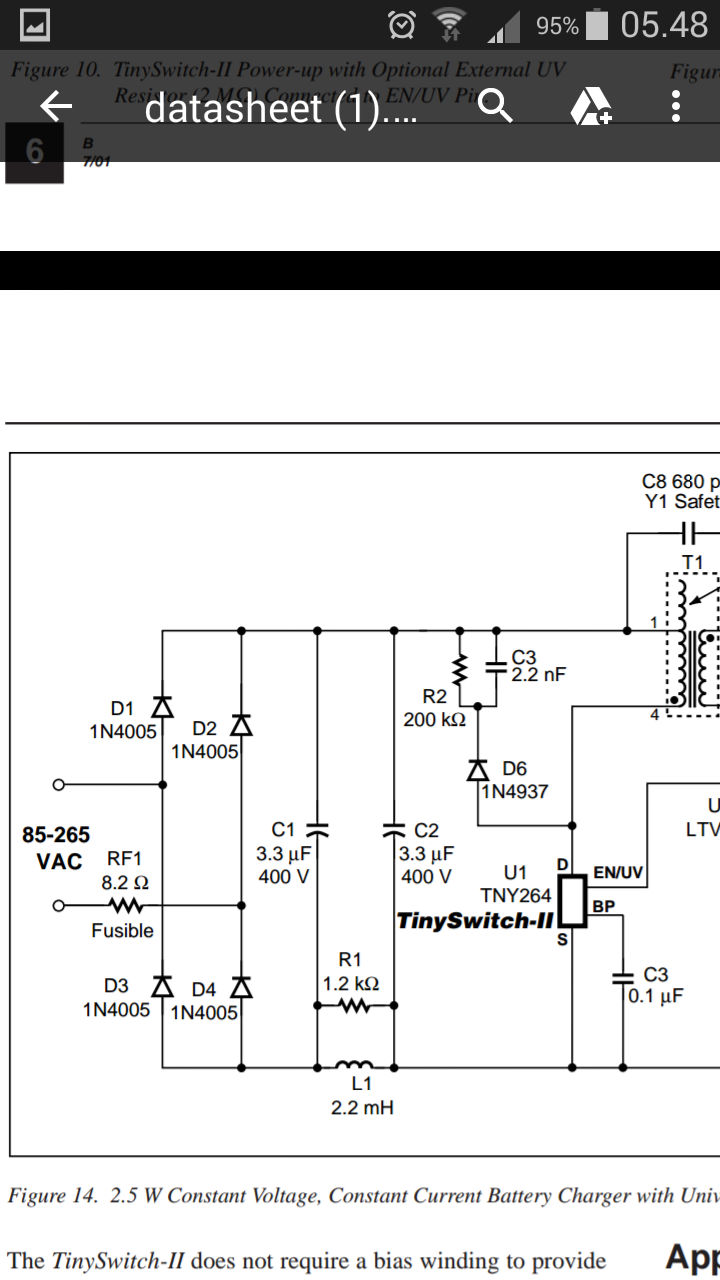

Pozdrav, juce nisam imao vremna da odgovorim. Zaboravih da napisem da je u mrezi IC kolo tny268p po njegovom datasheetu u kolu je taj deo malo drugacije resen sa diodom D6 "1n4937 R2 200K i C3 2,2nF "slika u prilogu" na tom mestu je kod mene ova dioda T2D 40. Pa cu probati i kao sto ste Vi rekli i ovako i videcemo sta ce biti. Javljam se cim zavrsim da li radi ili ne

[miodrag popovic]

Pa stavi po gornjoj shemi delove i resio si.

[spagagz]

Ja bih tu stavio neku ultra brzu diodu 1000V 3A.

[boba89nis]

Ja sam mislio da stavim UF4007. Ona ima recovery time <75ns. Sutra obavestavam sta sam napravio.

[boba89nis]

Pozdrav, resio sam problem mreza je proradila... umesto T2D 40 sam stavio po datasheetu IC tny268p ultra brzu diodu UF4007 u kolu sa otpornikom 200K i blok kondenzatorom 2,2nF.
I dobio na izlazu odgovarajuce napone. Usput sam promenio sve diode u grec-u 1n4007, NTC 20D-9, optokuplere p421 i p620, elektrolite i naravno kolo TNY268P...
Hvala svima .
