Led reflektor za kameru,ostecena elektronika

Post napisao Japanac » 03 Avg 2017, 10:56

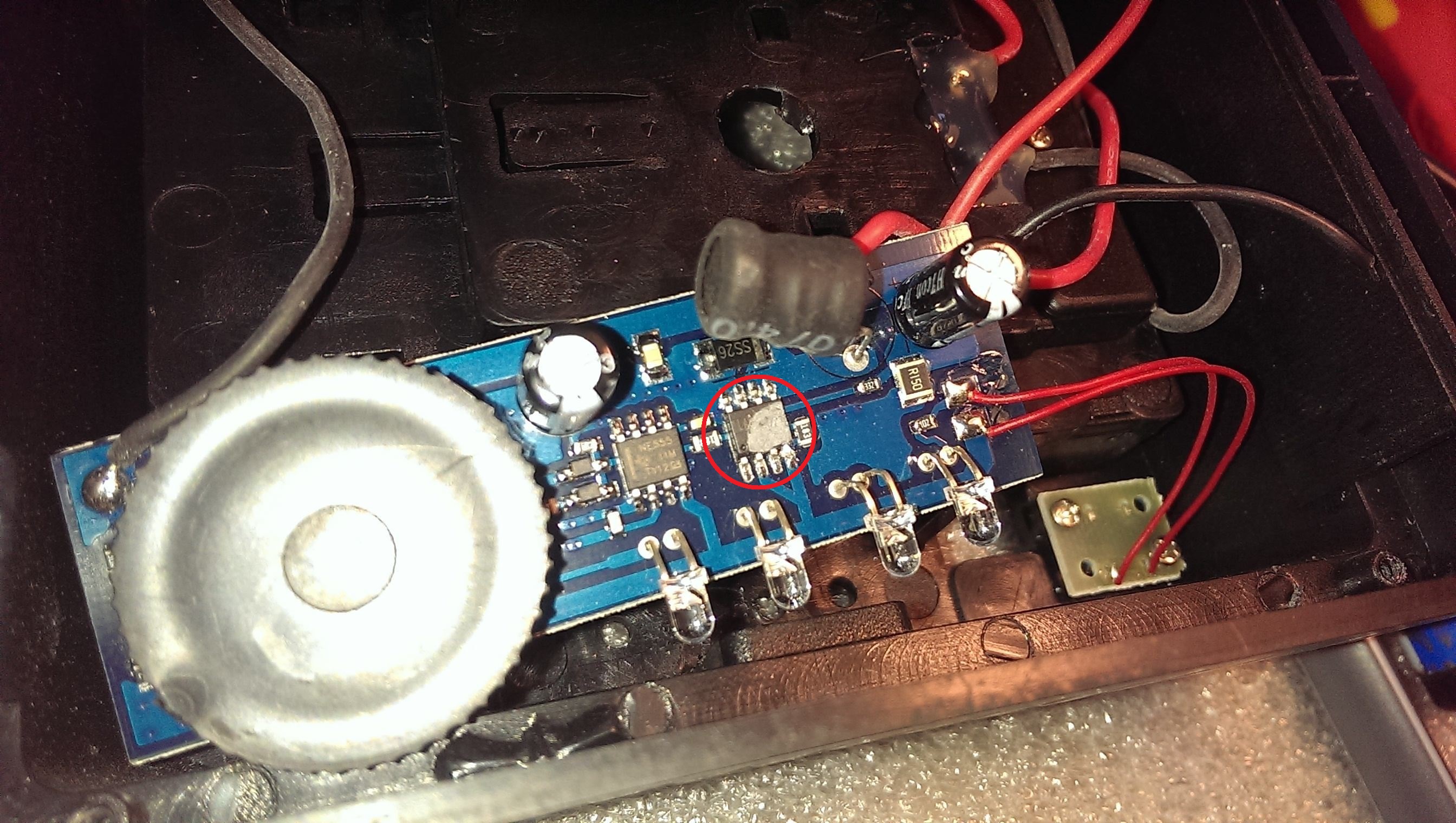

Na elektronici reflektora je fizicki osteceno kolo koje ima oznaku LA8xxx,e sad da li neko zna koja je oznaka?.
Prilog

Avatar
Stolle
Site Admin
Site Admin
Postovi: 24626
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: Led reflektor za kameru,ostecena elektronika

Post napisao Stolle » 03 Avg 2017, 11:03

Ili LM?
"29 poslednjih dana u mesecu je najteže"

Avatar
fanzo
Site Admin
Site Admin
Postovi: 20538
Pridružen: 02 Avg 2006, 06:41
Location: Bački Petrovac, Srbija
Phone number: 0038121781575
Specialty: tv-multimedia
Lokacija: Bački Petrovac
Kontakt:

Re: Led reflektor za kameru,ostecena elektronika

Post napisao fanzo » 03 Avg 2017, 11:24

Jel ono potenciometar na pcb?
Ako jeste onda je to kolo fet trandža.

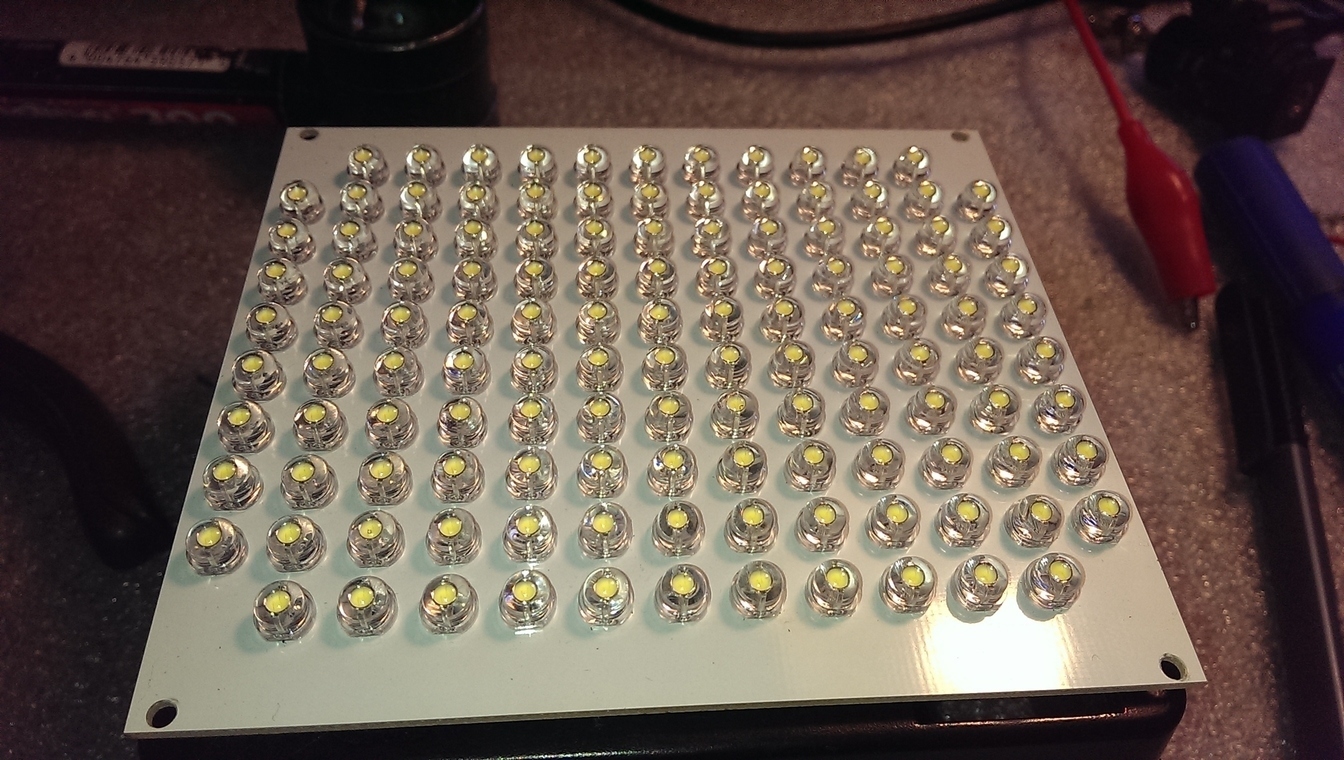

Da si dao više podataka, kao na koliki napon radi ceo sklop, koliki napon je na izlazu , kako su spojene LED..?
Svakodnevno usavršavanje je bolje od zakasnelog savršenstva

Avatar
Japanac
___
___
Postovi: 518
Pridružen: 18 Nov 2006, 17:11
Location: Srbija
Specialty: satellite

Re: Led reflektor za kameru,ostecena elektronika

Post napisao Japanac » 03 Avg 2017, 12:18

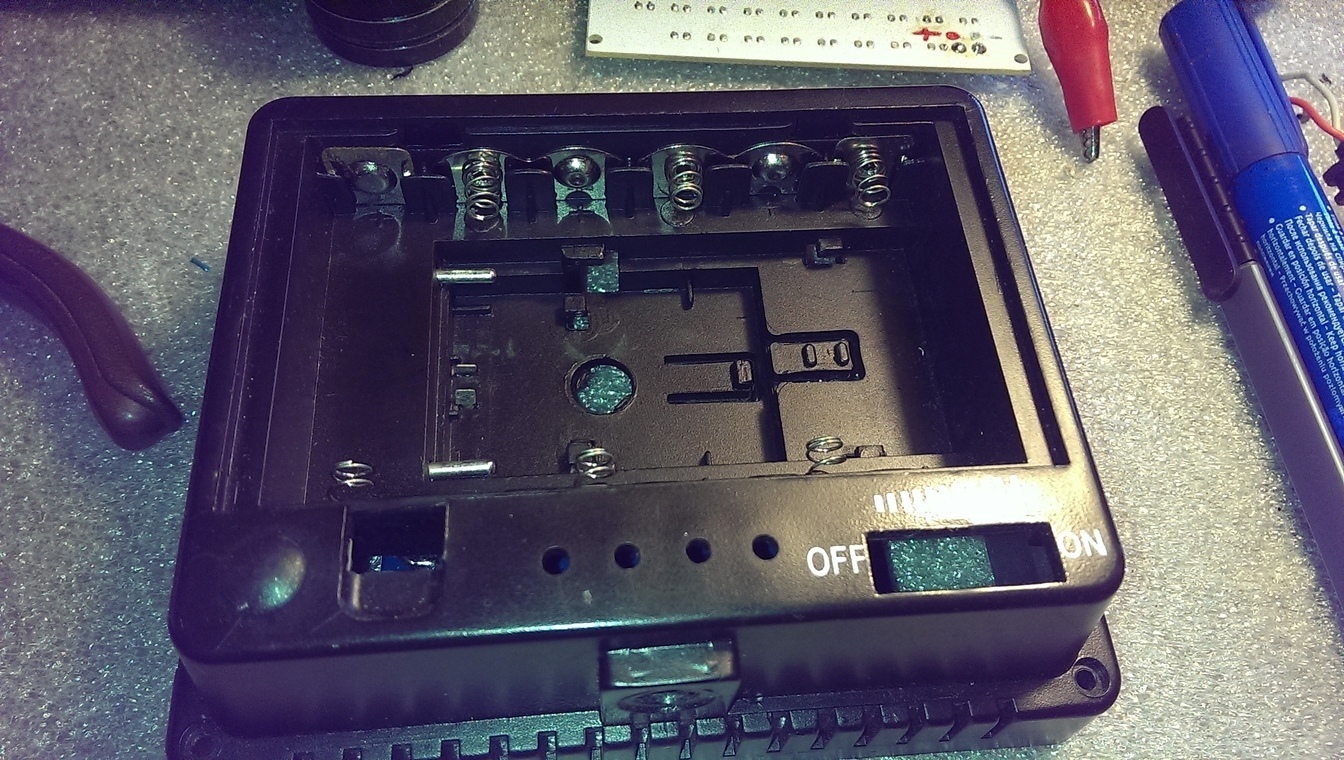

Da potenciometar,LA je sigurno jer se pod mikroskopom lepo vidi.Moze da se napaja baterijom od Sony kamere 7.2V, i sa baterijama 6 X AA =9V

Avatar
Stolle
Site Admin
Site Admin
Postovi: 24626
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: Led reflektor za kameru,ostecena elektronika

Post napisao Stolle » 03 Avg 2017, 12:33

Skini ga da vidiš, čini mi se da ima samo tri vezice do njega.
"29 poslednjih dana u mesecu je najteže"

Avatar
Japanac
___
___
Postovi: 518
Pridružen: 18 Nov 2006, 17:11
Location: Srbija
Specialty: satellite

Re: Led reflektor za kameru,ostecena elektronika

Post napisao Japanac » 03 Avg 2017, 14:10

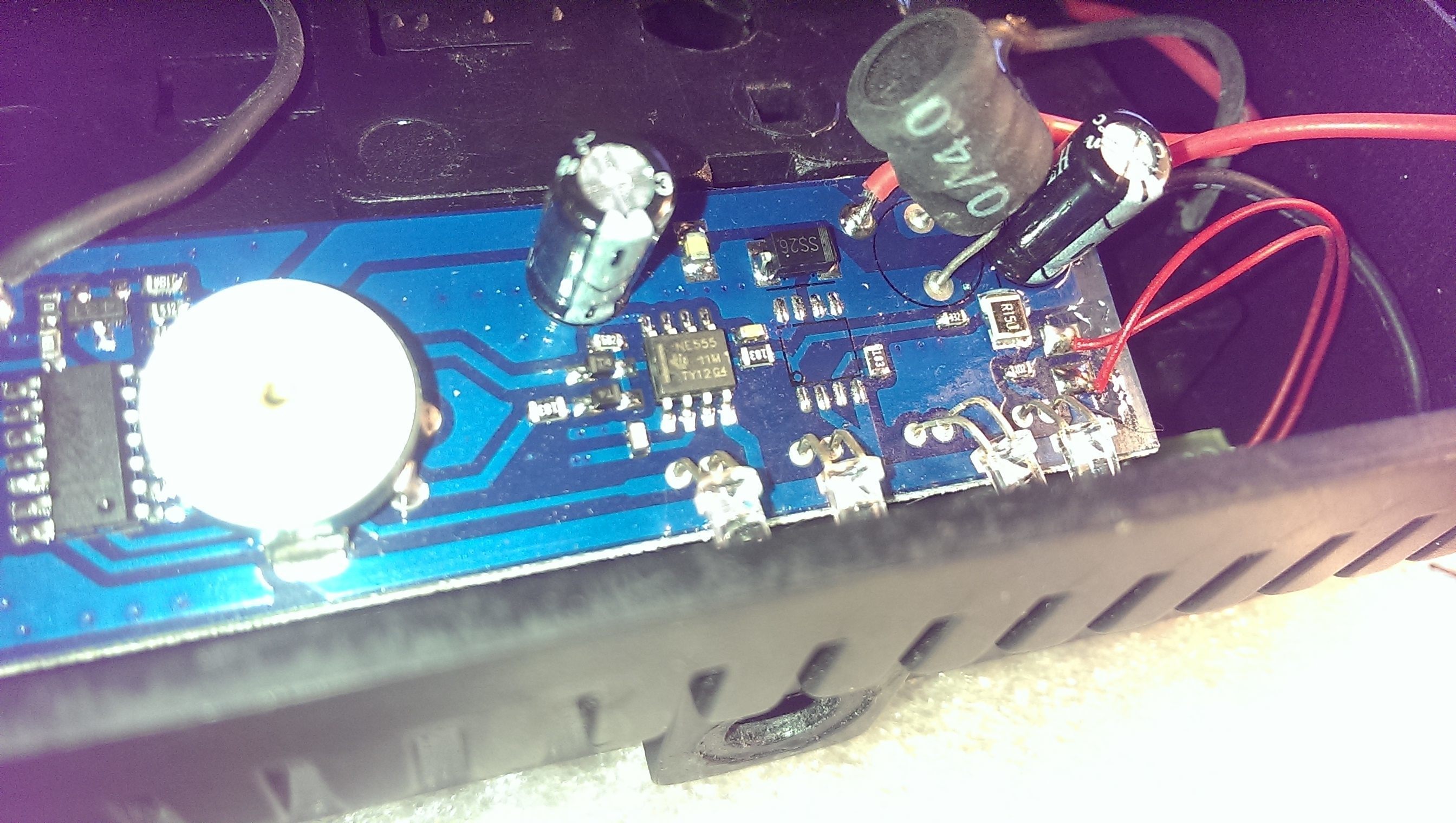

Evo slikao sam nakon sto sam skinuo kolo.
Prilog

Avatar
Stolle
Site Admin
Site Admin
Postovi: 24626
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: Led reflektor za kameru,ostecena elektronika

Post napisao Stolle » 03 Avg 2017, 14:43

A, ipak ih je više. Kao što je Zoran napisao, verovatno dupli FET.
Ništa ne nalazim na LA****. Može da bude da je prava oznaka na komadiću koji nedostaje.
"29 poslednjih dana u mesecu je najteže"

Avatar
Japanac
___
___
Postovi: 518
Pridružen: 18 Nov 2006, 17:11
Location: Srbija
Specialty: satellite

Re: Led reflektor za kameru,ostecena elektronika

Post napisao Japanac » 03 Avg 2017, 15:01

Da dodam da je levo kolo od potenciometra LM339M

Avatar
fanzo
Site Admin
Site Admin
Postovi: 20538
Pridružen: 02 Avg 2006, 06:41
Location: Bački Petrovac, Srbija
Phone number: 0038121781575
Specialty: tv-multimedia
Lokacija: Bački Petrovac
Kontakt:

Re: Led reflektor za kameru,ostecena elektronika

Post napisao fanzo » 03 Avg 2017, 17:22

Koliki je napon na izlazu (onaj veliki elko desno)?
Svakodnevno usavršavanje je bolje od zakasnelog savršenstva

Avatar
Japanac
___
___
Postovi: 518
Pridružen: 18 Nov 2006, 17:11
Location: Srbija
Specialty: satellite

Re: Led reflektor za kameru,ostecena elektronika

Post napisao Japanac » 03 Avg 2017, 17:38

330uF 16V

Avatar
buzdumra
gxu
gxu
Postovi: 6553
Pridružen: 22 Okt 2006, 20:14
Location: srbija

Re: Led reflektor za kameru,ostecena elektronika

Post napisao buzdumra » 03 Avg 2017, 19:09

pa izmeri sta imas na 1 i 3 pin
proradijo mi net zahvaljujuci fanzi

Avatar
fanzo
Site Admin
Site Admin
Postovi: 20538
Pridružen: 02 Avg 2006, 06:41
Location: Bački Petrovac, Srbija
Phone number: 0038121781575
Specialty: tv-multimedia
Lokacija: Bački Petrovac
Kontakt:

Re: Led reflektor za kameru,ostecena elektronika

Post napisao fanzo » 04 Avg 2017, 00:12

OK.
555 radi kao PWM, na njegovom izlazu je dupli N-FET.
Pinovi 1 i 3 su gejtovi i vezani su preko 10K na 555.

Nađi sa neke matične ploče dupli n-fet, stavi ga i to je to.
FET treba da je za bar 20V i 3-4A najmanje.
Izlazna struja prema diodama je negde oko 0,9A.

Usput proveri onu zavojnicu da nije možda spojio koji namotaj. Skini termobužir sa njega i vidi da li se lak topio, ako se topio premotaj tih par namotaja.
Svakodnevno usavršavanje je bolje od zakasnelog savršenstva

Avatar
bada
gx
gx
Postovi: 389
Pridružen: 23 svi 2016, 13:24
Location: BEOGRAD
Specialty: tv

Re: Led reflektor za kameru,ostecena elektronika

Post napisao bada » 04 Avg 2017, 18:16

TFT monitori koriste često dual N-FET, samo je kod njih 1 i 3 sourse.
Napon 30V, struje 5-7A, taman koliko treba.
Ako je kod tebe sourse 2 i 4, prevrneš ga (natpis na štampu).
Al' ga je 'opravio ... svaka mu čast !

Avatar
Japanac
___
___
Postovi: 518
Pridružen: 18 Nov 2006, 17:11
Location: Srbija
Specialty: satellite

Re: Led reflektor za kameru,ostecena elektronika

Post napisao Japanac » 08 Avg 2017, 19:05

Ok,probacu pa javljam.
