Oznake komponenti na medicinskom aparatu za elektro hirurgiju

Post napisao kuzmanovski07 » 23 Jan 2019, 15:51

Pozdrav dechki,

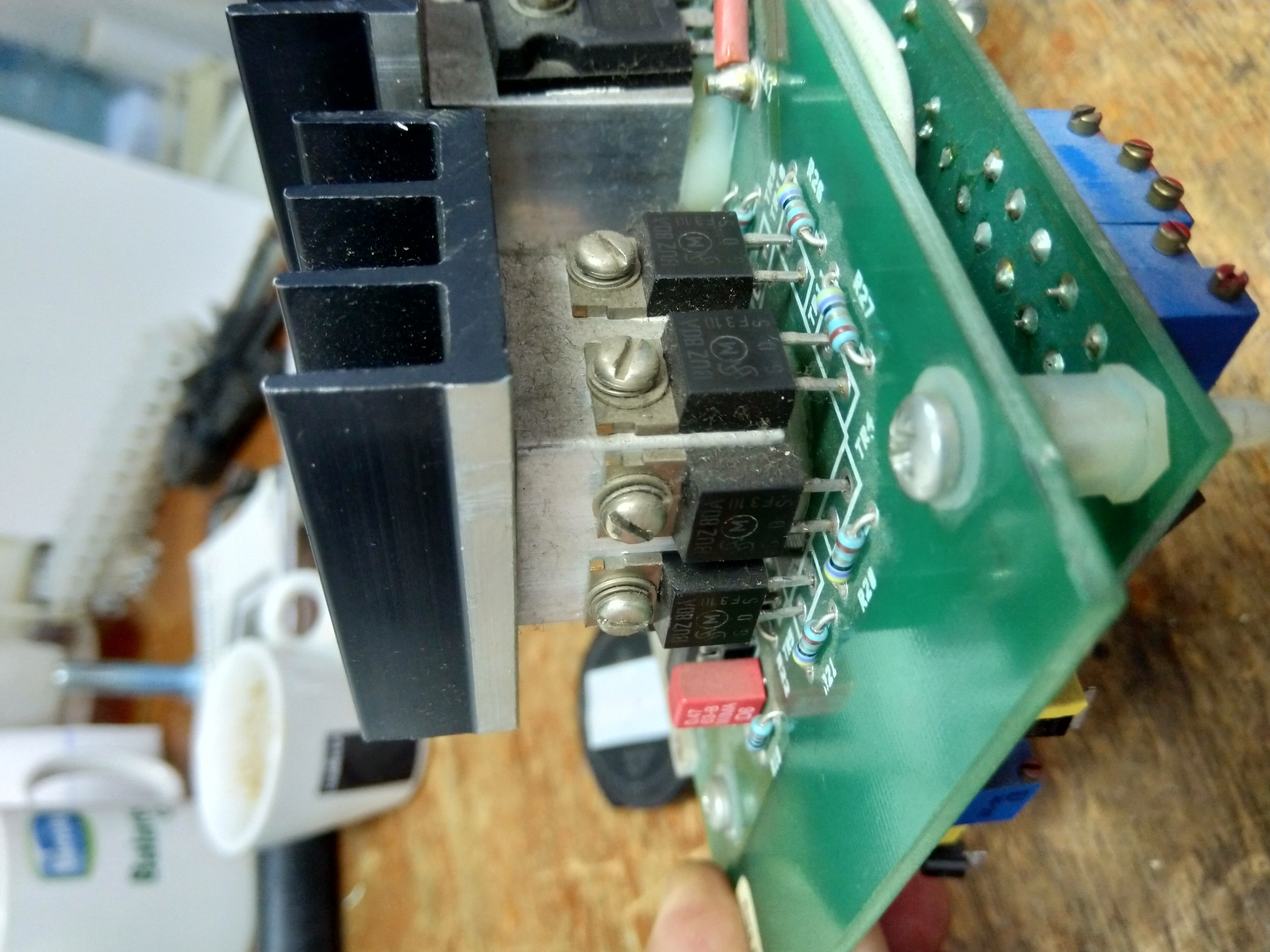

Moze li pomoch,radi se o medicinskom aparatu za elektro hirurgiju.
Pitanje mi je:
O kojoj komponenti je rech?

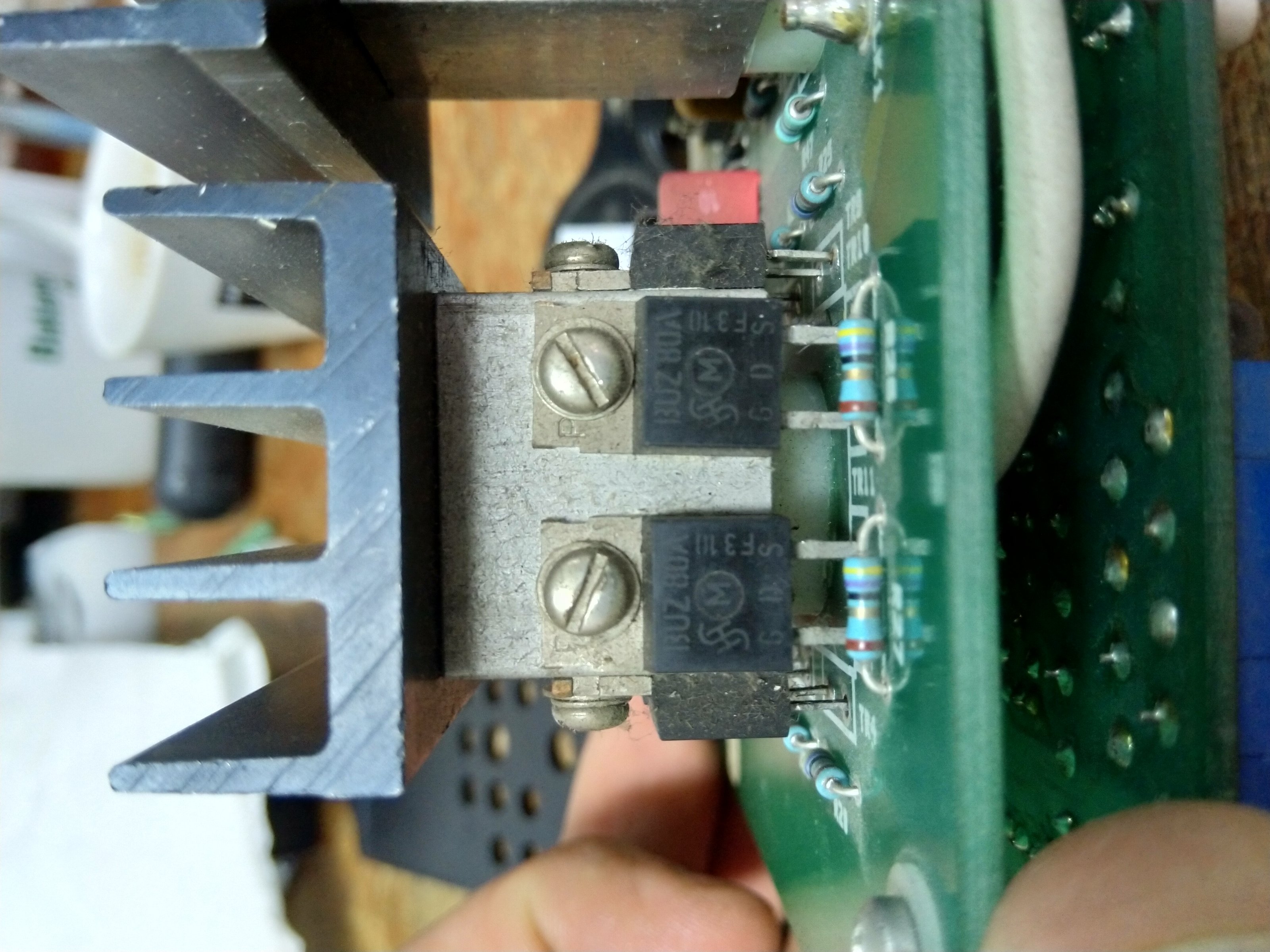

Na plochici ima oznaku "TR",na njoj G D S ko da je MOSFET, a ima dve nozice?
F310 ??
slika

Avatar
nec
gxu
gxu
Postovi: 4972
Pridružen: 17 Okt 2007, 22:15
Location: Makedonija, Strumica
Phone number: 0038978425778
Specialty: tv-multimedia
Kontakt:

Re: F310 ??

Post napisao nec » 23 Jan 2019, 16:07

BUZ80A
Kad zamenimo ideje svi imamo duplo vise ideja

Avatar
alexa_pg
gxu
gxu
Postovi: 3626
Pridružen: 22 Avg 2006, 08:10
Lokacija: Podgorica

Re: F310 ??

Post napisao alexa_pg » 23 Jan 2019, 16:20

Kućište je treća elektroda D, drain
Alexa

kuzmanovski07
_
_
Postovi: 9
Pridružen: 12 Dec 2018, 14:28
Location: Maceconia
Warranty service: Erbe,FujiFilm,FukudaDenshi...
Contact person: Ljupco
Specialty: whitegoods

Re: F310 ??

Post napisao kuzmanovski07 » 23 Jan 2019, 17:50

Hvala momci,zaista ste TOP :-)

kuzmanovski07
_
_
Postovi: 9
Pridružen: 12 Dec 2018, 14:28
Location: Maceconia
Warranty service: Erbe,FujiFilm,FukudaDenshi...
Contact person: Ljupco
Specialty: whitegoods

Re: F310 ??

Post napisao kuzmanovski07 » 01 Feb 2019, 12:23

Ispitao sam sve MOSFET-ove i bili su OK

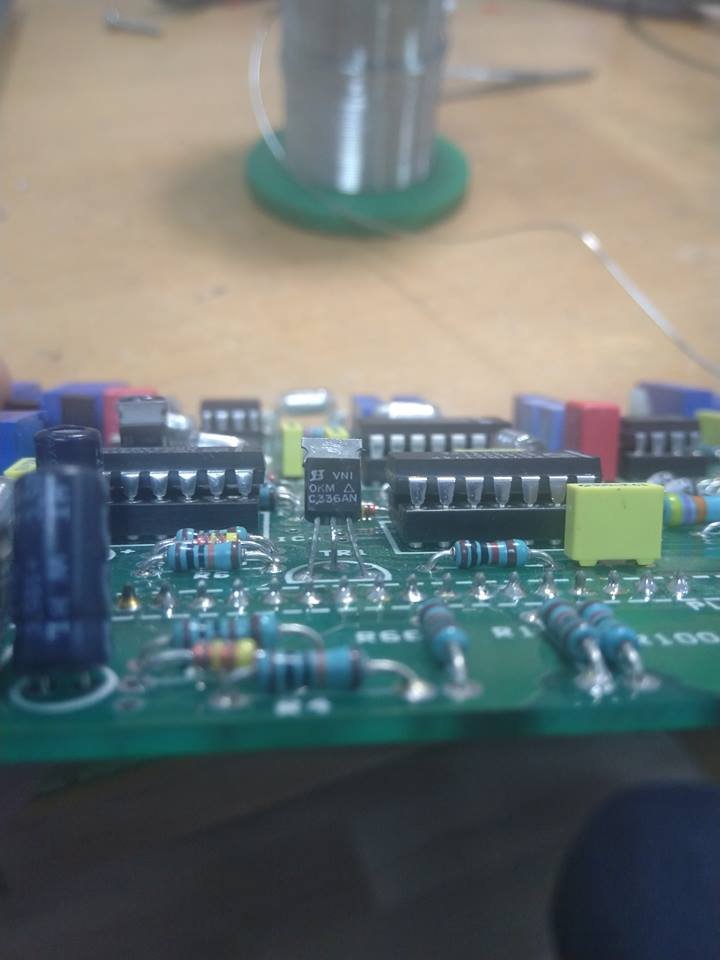

Pocheo sam sa ostalim komponentama i naletio na chini mi se ovaj TRIAK.
Problem mi je u tome shto nikako nemogu nachi datasheet kako bih vidio raspored pinova.
Ispitujem ga,chas mi je dobar,chas nije
Radi se o medicinskom aparatu namenjen u elektrohirurgiji
Prilog

Avatar
alexa_pg
gxu
gxu
Postovi: 3626
Pridružen: 22 Avg 2006, 08:10
Lokacija: Podgorica

Re: F310 ??

Post napisao alexa_pg » 01 Feb 2019, 13:51

kuzmanovski07 je napisao:
01 Feb 2019, 12:23
...
Ispitujem ga,chas mi je dobar,chas nije...
Pretpostavljam da pravis negdje gresku pri mjerenju ili ne znas kako rade tiristori i trijaci

Ako na anodu tiristora dovedes plus napon preko pipalice instrumenat a na katodu minus, instrumenat nece pokazivati nista tj. otpor ce biti beskonacan. Ako za trenutak dovedes plus na gejt tiristora, on postaje provodan i skala instrumenta pokazuje neki otklon. Cim je postao provodan, pobudu na gejtu mozes slobodno da uklonis on ce i dalje provoditi. Prestace da provodi kad se izjednaci napon na anodi i katodi ili ako na trenutak prekines napajanje.
Isto vazi i za trijake s tim sto su oni za naizmenicni napon i umjesto anode i katode imaju anoda1 i anoda2

Na osnovu tvog mjerenja rekao bih da je ispravan.
Alexa

kuzmanovski07
_
_
Postovi: 9
Pridružen: 12 Dec 2018, 14:28
Location: Maceconia
Warranty service: Erbe,FujiFilm,FukudaDenshi...
Contact person: Ljupco
Specialty: whitegoods

Re: F310 ??

Post napisao kuzmanovski07 » 01 Feb 2019, 16:24

Mozda i si u pravu,ali ajde mi reci o kojoj komponenti se radi
Bio sam u najvechoj prodavnici elektronskih delova u Skoplju i neznaju o chemu je rech i nisam kupio :-(

ROAMER
_
_
Postovi: 202
Pridružen: 29 Jun 2016, 15:07
Location: Umag
Contact person: Dragan
Specialty: consumer

Re: F310 ??

Post napisao ROAMER » 01 Feb 2019, 16:50

Da nije BC336 PNP BJT? ili TLC336 triak, ali on nije u takvom pakovanju.
Sta ce triak medju tim chipovima koji rade na 5V predpostavljam.
Iskustvo je direktno proporcionalno kolicini unistene opreme............

kuzmanovski07
_
_
Postovi: 9
Pridružen: 12 Dec 2018, 14:28
Location: Maceconia
Warranty service: Erbe,FujiFilm,FukudaDenshi...
Contact person: Ljupco
Specialty: whitegoods

Re: F310 ??

Post napisao kuzmanovski07 » 01 Feb 2019, 18:06

TLC336 je puno vechi od ovaj,
Testirao sam ga i sa sijalicom od 12v/2w I pali je kad spojim T2 i G
Neznam, ostavio sam da odmori za vikend I on I ja :-)

dusan_darim
gx
gx
Postovi: 20
Pridružen: 08 Avg 2018, 12:27
Location: Srbija
Warranty service: Elin,Davoline,Blaupunkt
Contact person: Dusan
Specialty: tv-multimedia

Re: F310 ??

Post napisao dusan_darim » 02 Feb 2019, 09:59

BF310 ?

kuzmanovski07
_
_
Postovi: 9
Pridružen: 12 Dec 2018, 14:28
Location: Maceconia
Warranty service: Erbe,FujiFilm,FukudaDenshi...
Contact person: Ljupco
Specialty: whitegoods

Re: F310 ??

Post napisao kuzmanovski07 » 04 Feb 2019, 09:02

Nishta dusan_darim

Avatar
filka
gx
gx
Postovi: 2371
Pridružen: 13 Avg 2006, 10:38
Location: Kavadarci Makedonija
Warranty service: Fuego Grundig LG Beko Samsung
Specialty: tv

Re: F310 ??

Post napisao filka » 04 Feb 2019, 09:24

To je najobicniji bc336
-će izginemo ki Mančester

Avatar
Kobac
bela tehnika
bela tehnika
Postovi: 619
Pridružen: 26 Jun 2008, 23:19
Location: Beograd

Re: F310 ??

Post napisao Kobac » 04 Feb 2019, 09:32

To sam i ja pomislio na prvu loptu ali oni nemaju limcic koji viri..

Avatar
buzdumra
gxu
gxu
Postovi: 6553
Pridružen: 22 Okt 2006, 20:14
Location: srbija

Re: F310 ??

Post napisao buzdumra » 04 Feb 2019, 21:35

komponent tester i vidi dal je dobro ili jok..,.

sta mislis operisu nekog i crkne tranzistor , onda ???
proradijo mi net zahvaljujuci fanzi

Avatar
Stolle
Site Admin
Site Admin
Postovi: 24628
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: F310 ??

Post napisao Stolle » 04 Feb 2019, 22:02

Da. To bi trebalo da rade oni koji imaju licence za takav posao.
A što se tiče komponente, :yeah: evo ga.

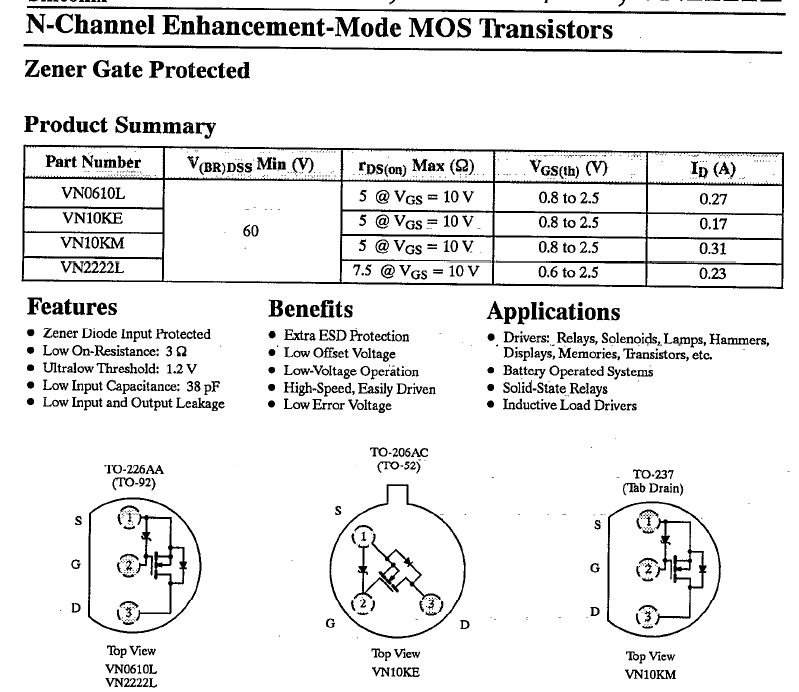

To je VN10KM, donja oznaka ne znači ništa. Kućište je TO237. Istorija.
N Channel Enhancement Mode Transistor

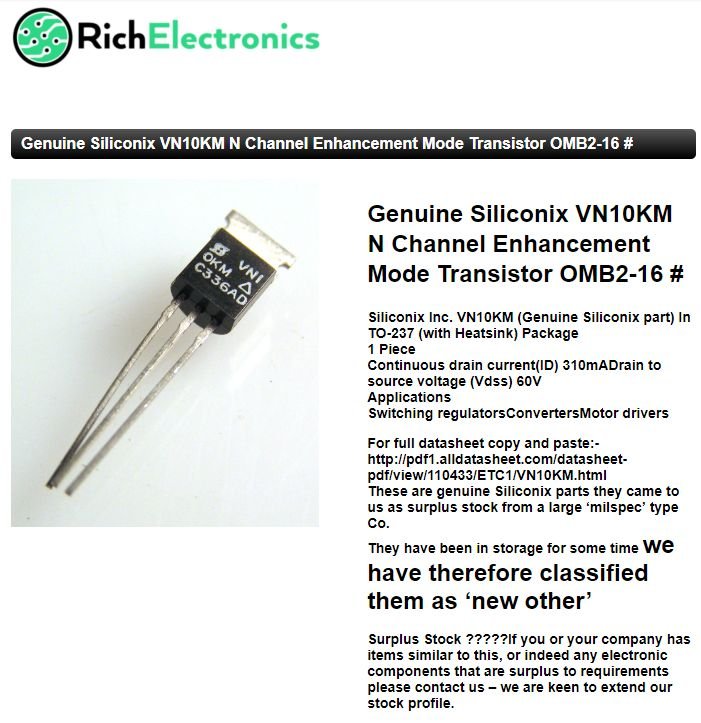

https://www.ebay.co.uk/itm/Genuine-Sili ... 2009572911
Prilog
"29 poslednjih dana u mesecu je najteže"

kuzmanovski07
_
_
Postovi: 9
Pridružen: 12 Dec 2018, 14:28
Location: Maceconia
Warranty service: Erbe,FujiFilm,FukudaDenshi...
Contact person: Ljupco
Specialty: whitegoods

Re: Oznake komponenti na medicinskom aparatu za elektro hirurgiju

Post napisao kuzmanovski07 » 04 Feb 2019, 22:29

Woow,bravo Stolle
Reshena misterija,prema bazu I emiteru je provodan u ova pravca,riknuo je ,ali nisam mogao mu nachi zamenu.Sutra chu traziti na osnovu vn10km

Avatar
buzdumra
gxu
gxu
Postovi: 6553
Pridružen: 22 Okt 2006, 20:14
Location: srbija

Re: Oznake komponenti na medicinskom aparatu za elektro hirurgiju

Post napisao buzdumra » 04 Feb 2019, 22:44

zenerku moz da stavis i spolja ...gde ti vidis bazu? i emitor?.

pocinje da bude sve zanimljivije u sali lolzi ,.
proradijo mi net zahvaljujuci fanzi

kuzmanovski07
_
_
Postovi: 9
Pridružen: 12 Dec 2018, 14:28
Location: Maceconia
Warranty service: Erbe,FujiFilm,FukudaDenshi...
Contact person: Ljupco
Specialty: whitegoods

Re: Oznake komponenti na medicinskom aparatu za elektro hirurgiju

Post napisao kuzmanovski07 » 04 Feb 2019, 22:53

Pa kao BC336 riknuo ,kao Triak chas radi,chas ne radi 😂😂😂
Sutra vidimo novi sluchaj haha

Avatar
Stolle
Site Admin
Site Admin
Postovi: 24628
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: Oznake komponenti na medicinskom aparatu za elektro hirurgiju

Post napisao Stolle » 04 Feb 2019, 23:08

Pre merenja, "isprazni ga", kratkospoji sve pinove i ponovo meri.
Potraži kako se proveravaju FET tranzistori.
"29 poslednjih dana u mesecu je najteže"

ROAMER
_
_
Postovi: 202
Pridružen: 29 Jun 2016, 15:07
Location: Umag
Contact person: Dragan
Specialty: consumer

Re: Oznake komponenti na medicinskom aparatu za elektro hirurgiju

Post napisao ROAMER » 04 Feb 2019, 23:54

Pa kako ga istestira kao triak onda?????
