[Raystar] RC0802A1-YHY-JSX Displej nabavka

[cubica]

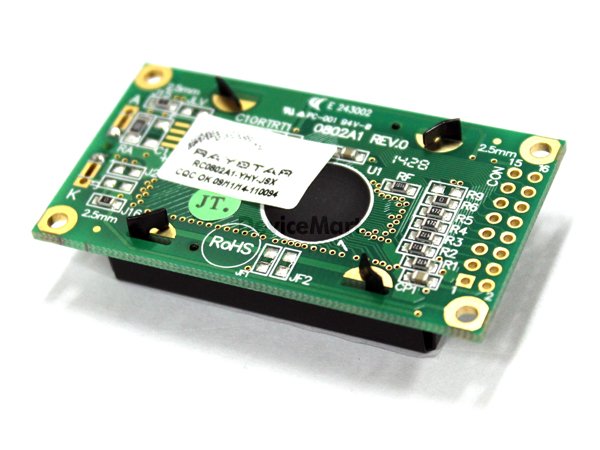

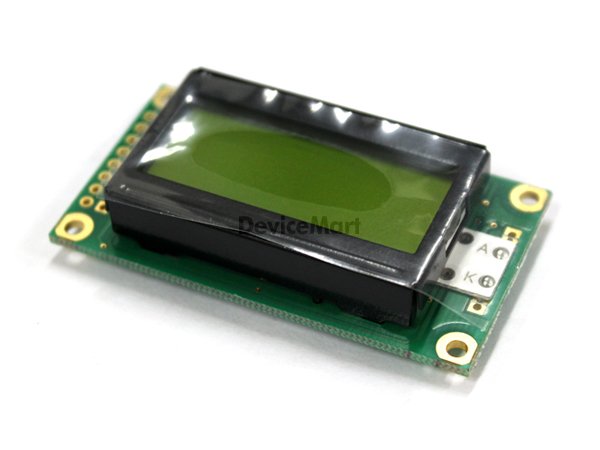

[Raystar] RC0802A1-YHY-JSX

https://www.devicemart.co.kr/goods/view ... =pc&zoom=1

Mom drugaru usled neke kondenzacije ili cega li, propala komandna plocica na etaznoj peci za pelet, probao sam da krpim ali vodovi su tanki i zavlace se pod ovaj hibridni MCU, ja mislim da je ovaj displej uni ili pasivan, da nema poseban FW te da paše svaki.
Porblem je što ne mogu da ga iskopam ni na Aliju ni ebay...bilo gde osim iz Kine preko nekih levih firmi..gde ne vidim ni E od Engleskog i ko zna tek kakvi su uslovi za plaćanje.
Da li neko zna neku podružnicu ili tvrtku koja se bavi isključivo industrijskom elektronikom pa ima ovako nešto? Valjalo bi da nabavim dva kom, ili barem jedan, da čovek ne kupuje celu peć..oko 150.000 je nova.

pozz,
cuby

[Kobac]

Ja imam ovakav:

Kod: Označi sve

https://www.kupujemprodajem.com/Elektronika-i-komponente/Moduli-za-samoizgradnju/-LCD-Displej-8x2-Plavi--31740133-oglas.htm?filter_id=

Mogu da proverim kada se vratim sa posla da li je bas isti kao na slici ili ima razlike..

[cubica]

auuuu...pa ovo lici i to opasno...nema veze pozadinsko svetlo..samo da se ulambi umesto starog...imas li 2 kom :) ?
dimenzije, pinout, sve je isto..segmenti..nije mi kotao kod mene da premerim..ali mora to biti isto 5V kao kod tebe...Bogami, deluje da je to to ...
cuby

[Kobac]

Upravo proverio, ima tacno jos dva.
Daj u PM adresu gde da saljem...

[cubica]

evo odmah stize...hvala ti puno...doneli su mi i procesorsku plocu sa drajverima, lici da nije mnogo postecena, mozda i ovo upali i sredim mu to..
cuby

[buzdumra]

na slici ima razlike u broju pina...

[cubica]

pa nije, pregledao sam sve od 1-16..isto sve i numeracija i funkcija...trebalo bi da su isti.
cuby

[Kobac]

Zadnja dva su od osvetljenja, na ovom je ono izvedeno sa druge strane.

[buzdumra]

da ,. na slici je drugacije nego u manualu
verovatno to odgovara, 15-ti je anoda

Kod: Označi sve

https://www.kupujemprodajem.com/big-photo-31740133-3.htm

[cubica]

snasao sam se, ugradio, A-K nije bilo problem. premostio sam direktno zicicama. Peć smo pokrenuli, greje, bili su svi uvijeni u ćebad i izašli su sad ali još smo slepi kod očiju, na displejima imam samo gornji red karaktera i to totalno full, popunjeni skroz na oba displeja..srećom je CR2032 još živa i nisam skidao pa pamti podesavanja. Imao sam i skroz pojeden flat kabl i to sam se namučio živ jer je atipski, jedva sam rucno ukripovao i sredio ga, čak i njemu je korozija pojela stopice na konektoru...još samo ovo za displeje nisam rešio. Flat prema centralnoj elektronici sam proverio..nisšta u spoju, ništa prekinuto. Od 1-14 svi su pinovi 1/1 ali ovako se dešava.
cuby

[Kobac]

Nisam se skoro igrao sa displejima ali generalno kod svih moze da se desi da im nisu iste adrese na kojima se karakteri nalaze sto je ovde ocigledno slucaj.
Neki displeji mogu da interno racunaju da je ovo 1x16 displej a drugi da im daju svoje adrese, na primer ovaj sto si dao link prvi red krece sa 00 a drugi sa 40 i ako je to bas taj displej verovatno ovaj drugi red vodi na drugacijim adresama.
A bas sam mislio da ce odgovarati...

[buzdumra]

trebalo bi da moze displej i drugi dimenzija ,. samo da ti pasuje DDRAM
pin-out ti prevezes to nije problems

[Kobac]

Kod: Označi sve

https://orientdisplay.com/pdf/CharFull/AMC0802B-full.pdf

Ne znam da li je ovo bas od tog displeja ali lici. Po njemu drugi red se nastavlja na prvi odnosno tretira ga kao 1x16 displej.

Mozes da probas da stavis 2x16 cisto da se vidi da li je se pojaviti drugi red posto kod njih on uglavnom pocinje od adrese 40.
