Pretvarac sa 12 na 220V

Post napisao Ribery » 01 Mar 2020, 20:55

Hteo bih da napravim pretvarac sa 12V DC na 220V AC da bude nekih realnih 1500W. Zelim da ima snusni signal na 220V AC ako je moguce i kada se isprazni akumulator da se samo ukljuci punjenje. Koja je sema dobra i na sta da obratim paznju prilikom izrade? Treba mi neka jednostavnija sema (ako je to moguce) sa delovima koji se lakse nabavljaju. Znam da ima kod Kineza za 50 eura ali ne zelim da kupujem smece za 50e. Radije cu dati 100e za delove pa da napravim nesto sto valja.
Posao TV servisera moras da volis da bi radio takav posao. Ovaj posao niko ne uci samo zbog novca.

Avatar
sim
gxu
gxu
Postovi: 867
Pridružen: 09 Jul 2009, 21:43
Location: Krusevac
Warranty service: Bela tehnika
Contact person: Ivan
Phone number: 0038162303936
Specialty: whitegoods

Re: Pretvarac sa 12 na 220V

Post napisao sim » 01 Mar 2020, 21:15

1500Sinusa od 12 V.
Nisam neki strucnjak u ovoj oblasti ali to za 100e nece da moze.
To ume da vuce i 150ampera.
Koliko ce trajati i kako ce podneti akumulator.
Akumulator od auta moze dati toliko ampera bez problema ali na kratkim stazama.
SIMkom

Avatar
miodrag popovic
gx
gx
Postovi: 3094
Pridružen: 08 Nov 2006, 21:08
Location: Srbija
Phone number: 00381638773821
Specialty: tv
Lokacija: Pančevo Braće Jovanović 56

Re: Pretvarac sa 12 na 220V

Post napisao miodrag popovic » 01 Mar 2020, 21:23

1500W za 100 evra delovi.Sinus.I to na 12V.Nekih cca 150A struja.Malo teže,podigni to bar na 24V.Solidan projekat interesantno za uraditi uživaćeš.Oko sheme ti nemogu pomoći,ja sam pre nekih 20-tak godina pravio 200W za potrebe servisa i eno još radi,ali je kvadratni signal.
Ko izgubi dobitak, taj dobija gubitak

ROAMER
_
_
Postovi: 275
Pridružen: 29 Jun 2016, 15:07
Location: Umag
Contact person: Dragan
Specialty: consumer

Re: Pretvarac sa 12 na 220V

Post napisao ROAMER » 01 Mar 2020, 21:32

Ja ti predlazem da radije kupis nesto. Da je kvadratni signal pa i moze, ali sinusni, mislim da je to previse kompleksno da bude isplativo da sam radis sve. Ako i nategnes materijal na 100 evra. Sta ti garantuje da nece da prasne nakon prvog pokusaja, drugog, ili prve malo vece udarne struje. Ode 50 evra u tranzistorima. Barem kupi kontrolu ako ima (pricam ovako iz glave) pa probaj sve da li radi sa nekim jeftinijim tranzistorima, pa kad si zadovoljan tek onda stavi kvalitetne. Ne znam koju si topologiju zamislio. Ako ces da ti to bude prenosivo, transformator ce da bude potezak. A ako ces prvo dizati DC napon, bit ce i tu pozamasnih zavojnica i vise komponenti snage.
Iskustvo je direktno proporcionalno kolicini unistene opreme............

Avatar
Ribery
___
___
Postovi: 554
Pridružen: 28 Okt 2008, 20:21
Location: Beograd
Contact person: Darko
Specialty: tv-multimedia
Lokacija: Beograd
Kontakt:

Re: Pretvarac sa 12 na 220V

Post napisao Ribery » 01 Mar 2020, 22:37

Znaci 1500W kazete da nije bas jeftino. Onda da gledam da bude do 700W. Na kvadratni signal da li moze racunar da se poveze? Znam da moze, sijalica, lemilica, grejac, motor i tako ti potrosaci koji imaju malo elektronike ili nemaju uopste elektroniku. Kakve su one jednostavnije seme na internetu? O cemu da vodim najvise racuna? Nisam se sa ovim stvarima bavio ali bih napravio za sebe i naravno trafo bi bio torusni. Semu sam video ovu samo sto bih je nadogradio i prepravio.

Kod: Označi sve

http://grozzart4me.blogspot.com/2017/09/inverter-parts-diagram-pdf.html

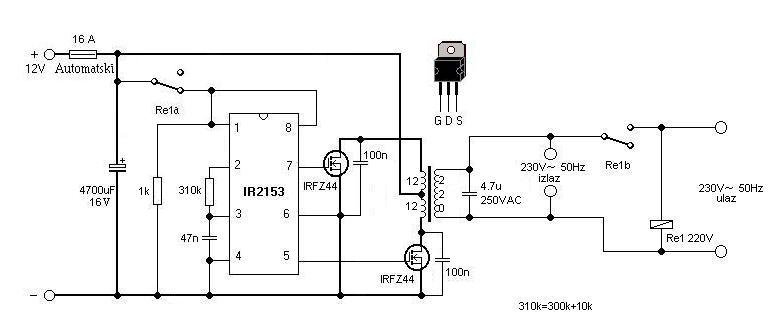

Nasao sam i ovu semu, kazu da radi odlicno
Prilog
Posao TV servisera moras da volis da bi radio takav posao. Ovaj posao niko ne uci samo zbog novca.

Avatar
Kobac
bela tehnika
bela tehnika
Postovi: 640
Pridružen: 26 Jun 2008, 23:19
Location: Beograd

Re: Pretvarac sa 12 na 220V

Post napisao Kobac » 02 Mar 2020, 06:57

Kao sto je vec receno predji na 24V, i 700W je za 12V mnogo na duze staze.

Avatar
branimir
_
_
Postovi: 161
Pridružen: 28 Mar 2017, 11:32
Location: Srbija, Bačka Palanka
Specialty: computers

Re: Pretvarac sa 12 na 220V

Post napisao branimir » 02 Mar 2020, 07:39

Kinezi to jako dobro prave, pouzdani, rade 24 sata (jedna kuća na Fruškoj gori se napaja sa tri invertera, solarni sistem i vetrenjača).Na izlaz invertera su stavljeni automatski osigurači od 6A da ograniči izlaz na oko 1,4kW ulaz je 24V..To iz predostrožnosti, jer zbog jednog osigurača (a ima ih nekoliko u inverteru) tzv. majstori radili popravku tako što su sekli secicama ispravne IGBT i Mosfet tranzistore koji su do nas stigli u kesi, pa se preko aliekspresa naručilo i to dobro radi već 3 godine.Kinezi su olakšali posao jer su označili pozicije mosfetova i igbt.
Znam da ne znam, a sve što znam naučio sam od nekog.

Avatar
Ribery
___
___
Postovi: 554
Pridružen: 28 Okt 2008, 20:21
Location: Beograd
Contact person: Darko
Specialty: tv-multimedia
Lokacija: Beograd
Kontakt:

Re: Pretvarac sa 12 na 220V

Post napisao Ribery » 02 Mar 2020, 08:48

Kinezima ne verujem vise nista. Mozda i dobro prave nesto ali mi je godinama radionica puna njihovih krseva tako da bih radije sam nesto da izracunam i napravim. Znaci preporucujete 24V? Osim akumulatora za kamion, gde jos imam napon od 24V? Hteo bih da akumulator bude sto manjih dimenzija pa sam zbog toga mislio sa 12 ali ako je bolje sa 24V onda cu tako nesto da uzmem u obzir. Moze li se iskoristiti ova sema crno-bela sto sam postavio samo da ubacim drugi jaci torusni trafo i jace tranzistore?
Posao TV servisera moras da volis da bi radio takav posao. Ovaj posao niko ne uci samo zbog novca.

Avatar
buzdumra
gxu
gxu
Postovi: 6666
Pridružen: 22 Okt 2006, 20:14
Location: srbija

Re: Pretvarac sa 12 na 220V

Post napisao buzdumra » 02 Mar 2020, 10:26

sema je vise nego smesna ..nema veze sa sinusom
aku . za kamion nije 24v .
u sam svojoj varijanti nemoz napraviti ni slicno sta moze kinez i jedna fabrika iza njega !

imas ovde poboljsanu verziju

Kod: Označi sve

http://danyk.cz/menic230_6_en.html
toga sto nema veze sa sinusom
proradijo mi net zahvaljujuci fanzi

Avatar
Stolle
Site Admin
Site Admin
Postovi: 26320
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: Pretvarac sa 12 na 220V

Post napisao Stolle » 02 Mar 2020, 10:42

A i još, ne veruješ kinezima, a čijim komponentama ćeš da praviš?
Evo još jednog, a ima baš veliki izbor.

Kod: Označi sve

https://www.ebay.co.uk/itm/1000W-24V-PURE-SINE-WAVE-INVERTER-24v-to-230v-power-supply-truck-lorry-/351599640409
"29 poslednjih dana u mesecu je najteže"

ROAMER
_
_
Postovi: 275
Pridružen: 29 Jun 2016, 15:07
Location: Umag
Contact person: Dragan
Specialty: consumer

Re: Pretvarac sa 12 na 220V

Post napisao ROAMER » 02 Mar 2020, 10:49

24V dva akumulatora u seriju. A ti "modificirani sinusoidalni" na kraju ispadnu kvadratni svejedno kad se opterete. Cista sinusoida bez PWM prekidanja i LC filtera na izlazu ne moze. Radije si kupi nesto pa poboljsaj komponente ako bas hoces da ti bude kvalitetnije.
Iskustvo je direktno proporcionalno kolicini unistene opreme............

ROAMER
_
_
Postovi: 275
Pridružen: 29 Jun 2016, 15:07
Location: Umag
Contact person: Dragan
Specialty: consumer

Re: Pretvarac sa 12 na 220V

Post napisao ROAMER » 02 Mar 2020, 10:59

I da, gore si pomenuo sta ces napajati. Neka moderna elektronska napajanja ne prihvataju "modifikovanu" sinusoidu. Jednostavno je ne vide kao validno napajanje i nece da se ukljuce. To znam iz vlastitog iskustva. UPS sa modifikovanom sinusoidom na izlazu nije mogao da napaja konvertor sa 220 na 24 volta za elektro motore. Jednostavno nisu htjeli da se upale i da rade kad UPS napaja sa baterije, sto ti je u principu isto kao i taj tvoj invertor ako nije cista sinusoida. Tako da moras i na to paziti. Modifikovana sinusoida je ovo sto ti je buzdumra ostavio.
Iskustvo je direktno proporcionalno kolicini unistene opreme............

satelitko
gx
gx
Postovi: 284
Pridružen: 21 Feb 2009, 10:55
Location: slovenija
Warranty service: -
Specialty: tv

Re: Pretvarac sa 12 na 220V

Post napisao satelitko » 02 Mar 2020, 11:06

Gledaj pretvarače VOLT POLSKA na TME. Teško da ide kvalitetno i jeftinije...

Avatar
miodrag popovic
gx
gx
Postovi: 3094
Pridružen: 08 Nov 2006, 21:08
Location: Srbija
Phone number: 00381638773821
Specialty: tv
Lokacija: Pančevo Braće Jovanović 56

Re: Pretvarac sa 12 na 220V

Post napisao miodrag popovic » 02 Mar 2020, 11:35

Stani malo.Na početak.Nema sad za ovo veze 12 ili 24V.Za 1500W pretvarač treba ti akumulator-i koji daju konstantnu snagu 1650W satima.To je kako smo konstatovali za 12V 150A*recimo dva sata rada 300Ah,a to su dva paralelno spojena akumulatora od 150Ah.Recimo jeftiniji TOPLA je 19000din,a to je 38000din za akumulatore,oko 300evra,a i to je pitanje treba naći njegovu specifikaciju da li može uopšte da isporuči tu snagu u dužem vremenu.Ispade skuplji akumulator od elektronike i to najgori.Može to da pogura i onaj od 55Ah ali najduže 1 minut.U matematiku treba dodati i presek kablova*dužina kablova=skupo za veliku amperažu.Rok trajanja novih akumulatora uz pravilno održavanje max 5 godina.
Imaš i opciju kupuš neispravan kvalitetniji UPS,a uglavnom to znači da je crko akumulator,staviš veći akumulator izvana,UPS već ima automatiku za punjenje i nestanak struje,dodaš ventilator za bolje hlađenje...gubiš zadovoljstvo da si sam izradio.
Ko izgubi dobitak, taj dobija gubitak

Avatar
Ribery
___
___
Postovi: 554
Pridružen: 28 Okt 2008, 20:21
Location: Beograd
Contact person: Darko
Specialty: tv-multimedia
Lokacija: Beograd
Kontakt:

Re: Pretvarac sa 12 na 220V

Post napisao Ribery » 02 Mar 2020, 19:50

Pravicu sa Kineskim delovima jer drugih nema ali cu svakako ugraditi zastite, neke prepravke, necu gledati da stedim na hladnjacima i uradicu svakako bolje nego da kupim gotov Kineski krs na Kupujem Prodajem. Stave 5000W za pretvarac a cena 100 eura. Kupim napajanje za racunar pise 600w a ono nema ni normalnih 400W.Svi vi znate kakve krseve prave od televizora. Ono je jad i beda da nema nigde. Ne zelim to zaista pa makar bilo i 3 puta skuplje. Sve sto sam pravio za sebe radi bez greske. Zeleo bih sa tim pretvaracem da mozda napajam racunar ili lemilicu, sijalicu kad nema struje, laptop i da vidim kako bi se ponasao za centralno grejanje. To su otprilike uredjaji koje bih kacio. Pogledacu detaljno semu koju je Ranko okacio. Ja sam namerno okacio dve seme jer nikada nisam tako nesto pravio cisto da cujem iskustva i misljenja onih koji su to pravili i na sta da obratim paznju. Kakav je onaj MC500 sto ga ima u Mikroprincu? Mislim da ga pravi nas covek.
Posao TV servisera moras da volis da bi radio takav posao. Ovaj posao niko ne uci samo zbog novca.

Avatar
KASA1
gxu
gxu
Postovi: 1404
Pridružen: 14 Feb 2011, 10:28
Location: Zagreb
Specialty: tv-multimedia

Re: Pretvarac sa 12 na 220V

Post napisao KASA1 » 03 Mar 2020, 08:53

satelitko je napisao:
02 Mar 2020, 11:06
Gledaj pretvarače VOLT POLSKA na TME. Teško da ide kvalitetno i jeftinije...
Slažem se, a i izbor je popriličan:
https://www.tme.eu/hr/katalog/napajaci_ ... HRK&page=1
"Čovječe, pazi da ne ideš malen ispod zvijezda!"

Avatar
Ribery
___
___
Postovi: 554
Pridružen: 28 Okt 2008, 20:21
Location: Beograd
Contact person: Darko
Specialty: tv-multimedia
Lokacija: Beograd
Kontakt:

Re: Pretvarac sa 12 na 220V

Post napisao Ribery » 03 Mar 2020, 11:38

Ovo su sajtovi iz Hrvatskih prodavnica. Mi u Srbiji ne mozemo da kupimo jer je preskupa postarina a nemam nikoga da mi to donese. Koliko je realno tih 1800W? Da li je to pravih 1800w i da li mogu kvarcnu grejalicu da stavim od 1000w na primer i koliko to dugo moze da radi? Mislim da sam sve blizi da ipak nesto napravim sam.
Posao TV servisera moras da volis da bi radio takav posao. Ovaj posao niko ne uci samo zbog novca.

Avatar
sim
gxu
gxu
Postovi: 867
Pridružen: 09 Jul 2009, 21:43
Location: Krusevac
Warranty service: Bela tehnika
Contact person: Ivan
Phone number: 0038162303936
Specialty: whitegoods

Re: Pretvarac sa 12 na 220V

Post napisao sim » 03 Mar 2020, 12:22

Moze da radi onoliko dugo koliko je jak tvoj akumulator.
Koji akumulator planiras da koristis?
SIMkom

Avatar
buzdumra
gxu
gxu
Postovi: 6666
Pridružen: 22 Okt 2006, 20:14
Location: srbija

Re: Pretvarac sa 12 na 220V

Post napisao buzdumra » 03 Mar 2020, 14:08

da i treba aku koji podnosi duboko praznjenje , samo da kazem ne moze obican :dmzs:
tme ,. pitaj dejana iz sprinta
proradijo mi net zahvaljujuci fanzi

Avatar
branimir
_
_
Postovi: 161
Pridružen: 28 Mar 2017, 11:32
Location: Srbija, Bačka Palanka
Specialty: computers

Re: Pretvarac sa 12 na 220V

Post napisao branimir » 03 Mar 2020, 16:13

Zadnja izmena: branimir, dana 03 Mar 2020, 16:42, ukupno menjano 1 put.
Znam da ne znam, a sve što znam naučio sam od nekog.
