Ispitivanje Operacionih pojačavača i Komparatora

Post napisao RadovanPetkovic » 31 Mar 2020, 17:39

Već duže vreme se navodim mišlju da napravim neki "ispitivač" Operacionih Pojačala i Komparatora. Pomislio sam i da je uzalud trošiti vreme na to pa i u razgovoru sa kolegama. Operacioni mali signali, veliki otpornici na ulazima, neuništivi ...... BATALI
Ali imao sam u skorije vreme tri četri kvara gde su operacioni bili problem, na jedan se opekao pa rešio, zbog drugog sam poručivao procesor...programirao, zamenuo sa polovnim (naravno neispravan).....
Želeo bi da podelite vaša iskustva i ideje.....
Ja se vodim idejom. Pošto ima oko četri vrste kućišta da napravim podnožja i dovodim na ulaze jedan i drugi napon pa u režimu komparatora da mi pali i gasi na izlazu ledovke.
Pored četri kućišta postoje komparatori i operacioni open kolektor ili redovan izlaz.....

Ako neko zna još štošta da doda dok nekrenem u izradu ili ima svoje neke šeme ili tehnike ispitivanja dobro došle su......
Prilog

Avatar
Stolle
Site Admin
Site Admin
Postovi: 25686
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: Ispitivanje Operacionih pojačavača i Komparatora

Post napisao Stolle » 31 Mar 2020, 18:41

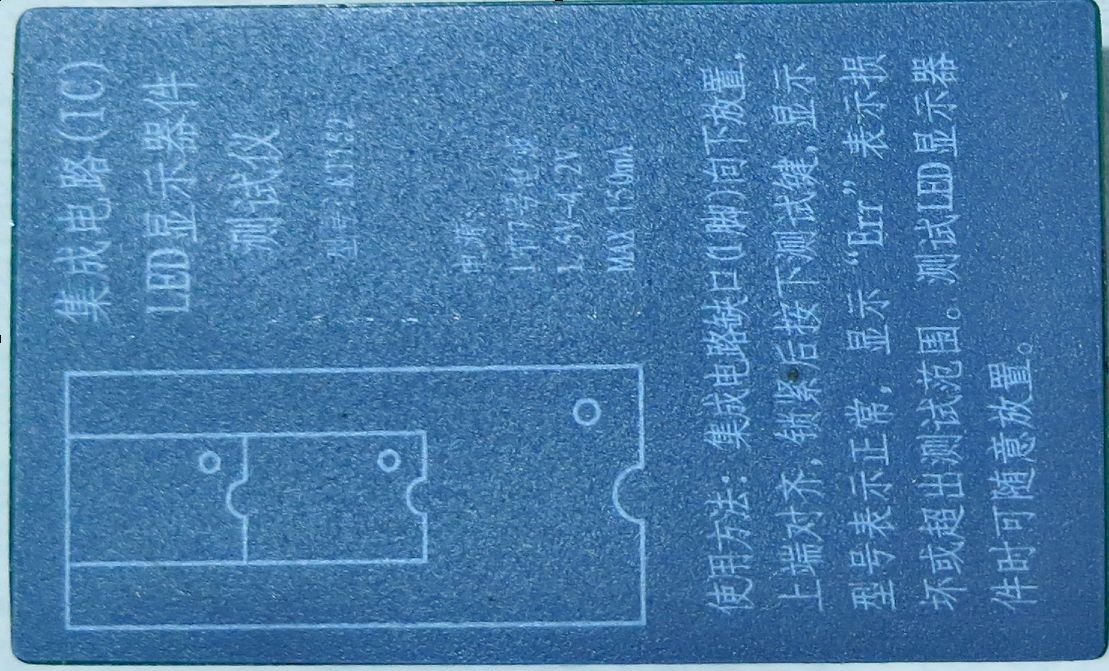

Ja sam kupio tester koji prepoznaje neke komponente i ispisuje njihove oznake. Neke operacione pojačivače, ULN2003 i logička CDxxxx i 74xxxx kola.. Pa računam, ako ga prepozna, onda je OP ispravan. Ispisuje slovo po slovo i cifre redom. recimo, LM324, LM358, ULN2003 i td.
Nije idealan. Neke nove i sigurno ispravne ne prepozna. Šta su učitali, to je i to pokazuje.
Prilog
"29 poslednjih dana u mesecu je najteže"

Avatar
branimir
_
_
Postovi: 157
Pridružen: 28 Mar 2017, 11:32
Location: Srbija, Bačka Palanka
Specialty: computers

Re: Ispitivanje Operacionih pojačavača i Komparatora

Post napisao branimir » 31 Mar 2020, 18:50

Možda nekom pomogne

Kod: Označi sve

https://www.aliexpress.com/item/4000155486457.html?spm=a2g0o.productlist.0.0.779b732bFiEhve&algo_pvid=3db94723-ffa8-405d-814b-1fdf3f5ecfd9&algo_expid=3db94723-ffa8-405d-814b-1fdf3f5ecfd9-0&btsid=0ab50f6115836932580636055ec560&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_
Znam da ne znam, a sve što znam naučio sam od nekog.

Avatar
Stolle
Site Admin
Site Admin
Postovi: 25686
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: Ispitivanje Operacionih pojačavača i Komparatora

Post napisao Stolle » 31 Mar 2020, 18:52

Evo, ga:

Kod: Označi sve

https://www.ebay.com/itm/Multi-Function-IC-LED-Optocoupler-LM399-DIP-CHIP-TESTER-Model-Number-Detector/332694381812?hash=item4d762164f4:g:3a8AAOSwdoJbLDS0
:!: :arrow: Linkove za aliexpress obavezno stavljajte u CODE tagove.
"29 poslednjih dana u mesecu je najteže"

RadovanPetkovic
_
_
Postovi: 49
Pridružen: 07 Avg 2018, 17:18
Location: kikinda
Specialty: automotive

Re: Ispitivanje Operacionih pojačavača i Komparatora

Post napisao RadovanPetkovic » 31 Mar 2020, 19:43

Branimirov uređaj izgleda solidno, malo poskupo ali izgleda da para vredi...... Ako to sve ispituje

Dok njega ne nabavim smisliću nešto priručno....

Avatar
branimir
_
_
Postovi: 157
Pridružen: 28 Mar 2017, 11:32
Location: Srbija, Bačka Palanka
Specialty: computers

Re: Ispitivanje Operacionih pojačavača i Komparatora

Post napisao branimir » 31 Mar 2020, 20:18

Znam da ne znam, a sve što znam naučio sam od nekog.

RadovanPetkovic
_
_
Postovi: 49
Pridružen: 07 Avg 2018, 17:18
Location: kikinda
Specialty: automotive

Re: Ispitivanje Operacionih pojačavača i Komparatora

Post napisao RadovanPetkovic » 31 Mar 2020, 22:41

Ja zamislio ovako

Preko jedne otporne mreže i prekidača (može i potenciometar) podesim referentni napon na jedan ulaz.
Preko drugog potenciometra na drugi ulaz kako ga pokrećem naiđem na tačku gde će paliti i gasiti ledovku.
Na svaki izlaz sam vezao dve ledovke koje naizmenično svetle. Jedna za masu na izlazu druga za plus na izlazu.
Postavio sam CD 4050 baffer smittriger da mi pretvori signal iz izlaza OP u digitalni signal. Jer nula iz OP je oko volt dva a jedinica tj plus nije čisto napajanje.
Tako da sad ledovke lepo svetle ili ugašane potpuno.
Sve što je obojeno šrafirano isstom bojom je podnožje za IC kolo. Za četri kućišta četri podnožja.....

Zelena ledovka pokazuje da je nula na izlazu OP
Crvena Ledovka pokazuje da je plus na izlazu OP

Ispitivanje je sledeće:
Preklopnikom se izabere jedan referentni napon, potom se vrti potenciometar dok se nenađe tačka kada pali i gasi ledovke. Tačno se vidi stanje svakog izlaza koji moraju isto da se pale i gase......
Prilog

Avatar
branimir
_
_
Postovi: 157
Pridružen: 28 Mar 2017, 11:32
Location: Srbija, Bačka Palanka
Specialty: computers

Re: Ispitivanje Operacionih pojačavača i Komparatora

Post napisao branimir » 01 Apr 2020, 07:31

Ima logike.
Znam da ne znam, a sve što znam naučio sam od nekog.

RadovanPetkovic
_
_
Postovi: 49
Pridružen: 07 Avg 2018, 17:18
Location: kikinda
Specialty: automotive

Re: Ispitivanje Operacionih pojačavača i Komparatora

Post napisao RadovanPetkovic » 02 Apr 2020, 22:39

https://www.youtube.com/watch?v=YFN-8MnpUQU

Odradio sam ispitivač po navedenoj šemi sa manjim izmenama.
Mogu reći da sa zadovoljan kako je ispalo i samim ispitivanjem.
Ispitivanjem integralca TL 084 koji mi je radio neispravno u uređaju, jedan OP nije radio kako treba tj radi ispravno ali kao da mu je referentni napon pomeren u odnosu na ostala tri operaciona pojačala. Tehnički se čini ispravnim ali..... NIJE
Voleo bi ispitati i u kupovnim ispitivačima dali bi prikazali ispravno kolo ili ne. Pa da uporedim sa ovim priručnim.
Prilog
Zadnja izmena: RadovanPetkovic, dana 03 Apr 2020, 08:51, ukupno menjano 1 put.

Avatar
branimir
_
_
Postovi: 157
Pridružen: 28 Mar 2017, 11:32
Location: Srbija, Bačka Palanka
Specialty: computers

Re: Ispitivanje Operacionih pojačavača i Komparatora

Post napisao branimir » 03 Apr 2020, 08:34

Bilo bi dobro imati i osciloskop.

Pohvala za trud.Bilo bi dobro imati i osciloskop.
Zadnja izmena: alexa_pg, dana 03 Apr 2020, 10:15, ukupno menjano 1 put.
Razlog: Dva uzastopna posta spojena u jedan
Znam da ne znam, a sve što znam naučio sam od nekog.

Avatar
branimir
_
_
Postovi: 157
Pridružen: 28 Mar 2017, 11:32
Location: Srbija, Bačka Palanka
Specialty: computers

Re: Ispitivanje Operacionih pojačavača i Komparatora

Post napisao branimir » 03 Apr 2020, 12:40

Hvala na ispravci, memorija mog računara je napravilla dupli post koji nisam primetio, jer sam posle pisanja posta otišao dalje bez provere, a u toku pisanja posta sam naknadno prvi deo dodavao.Dešava se ponekad da računar odradi po svome.
