PUNJAC ZA BATERIJE HLT-180-6722000*rešeno*

[MioDrag nikolic]

Pozdrav svima,

Da li neko slucajno ima semu punjaca HLT-180-6722000, za el.skuter.
pregoreli su otpornici na pozicijama R16, R15,14 i nema otprornika na poziciji R13.
Oznake na otpornicima nisu citljive.

ako neko ima isti punjac ili semu bio bih mu zahvalan.

[KASA1]

Male su šanse za šemu nečega što moraš otvarati pilom ili skalpelom,... ima li ta PCB kakvu oznaku pa da probamo naći nekakvu sliku iste na netu?

[MioDrag nikolic]

punjac sam otvorio lako. ispod nalepnice se nalazila samo dva srafa.
pokusavao sam da nadjem slike na netu i jos ih trazim. postavicu ujutro fotografije, pa da vidimo.
novi punjac je oko 30 evra, ali sam se nesto zainatio da ovaj popravim.
pa da probamo zajedno.

Kod: Označi sve

https://www.alibaba.com/product-detail/67-2V-2A-Lithium-Battery-Charger_62392908013.html

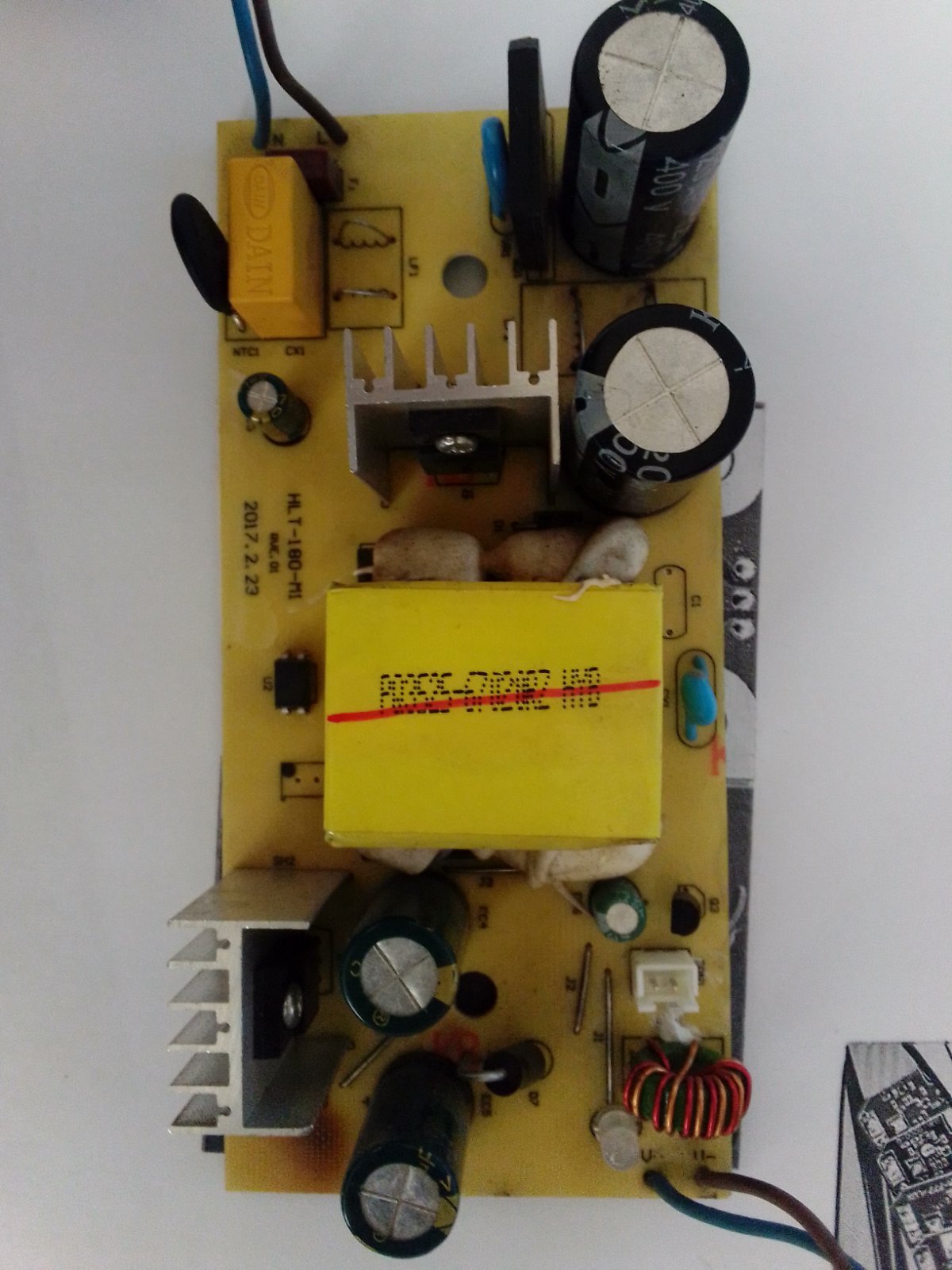

[MioDrag nikolic]

.

[alexa_pg]

Sve mi se čini da je pametnije kupiti novi ispravljač.

Otpornici R14, R15 i R16 se nalaze u kolu sorsa FET tranzistora. Sa slika se ne može zaključiti koja je vrijednost otpornika ali se ona kreće od 0.22 do 0.82 oma. U slučaju popravke ja bih za početak stavio 1 om i vidio kako se ponaša punjač.
Ako su stradali otpornici u sorsu, garantovano je stradao i sam FET tranzistor. Kojih je karakteristika ne znam ali njegova oznaka se sigurno nije izbrisala. Velika je vjerovatnoća da je stradalo i IC U1. Oznaka kola se ne vidi na slici.
Znači, treba zamijeniti FET tranzistor, IC U1 i otpornik(e) u sorsu.

[KASA1]

Slažem se s kolegom, ti su otpornici na current sense liniji mrežnog čipa,... u datasheet-u se obično nalazi principijelna šema istog te preporučene vrijednosti tog (tih) otpora,... svakako bi zamijenio sve navedeno.

[MioDrag nikolic]

hvala,
super sutra cu postaviti jasnije slike i naci odma dattasheet cipa i njegovu principijalnu semu
pa probati.
nije ovo skup ispravljac ali mi je interesovanje za popravkom jace
najlakse je kupiti novo, ali gde je tu uzbudjenje kada popravis nesto.

OB2203_On-BrightElectronics.pdf

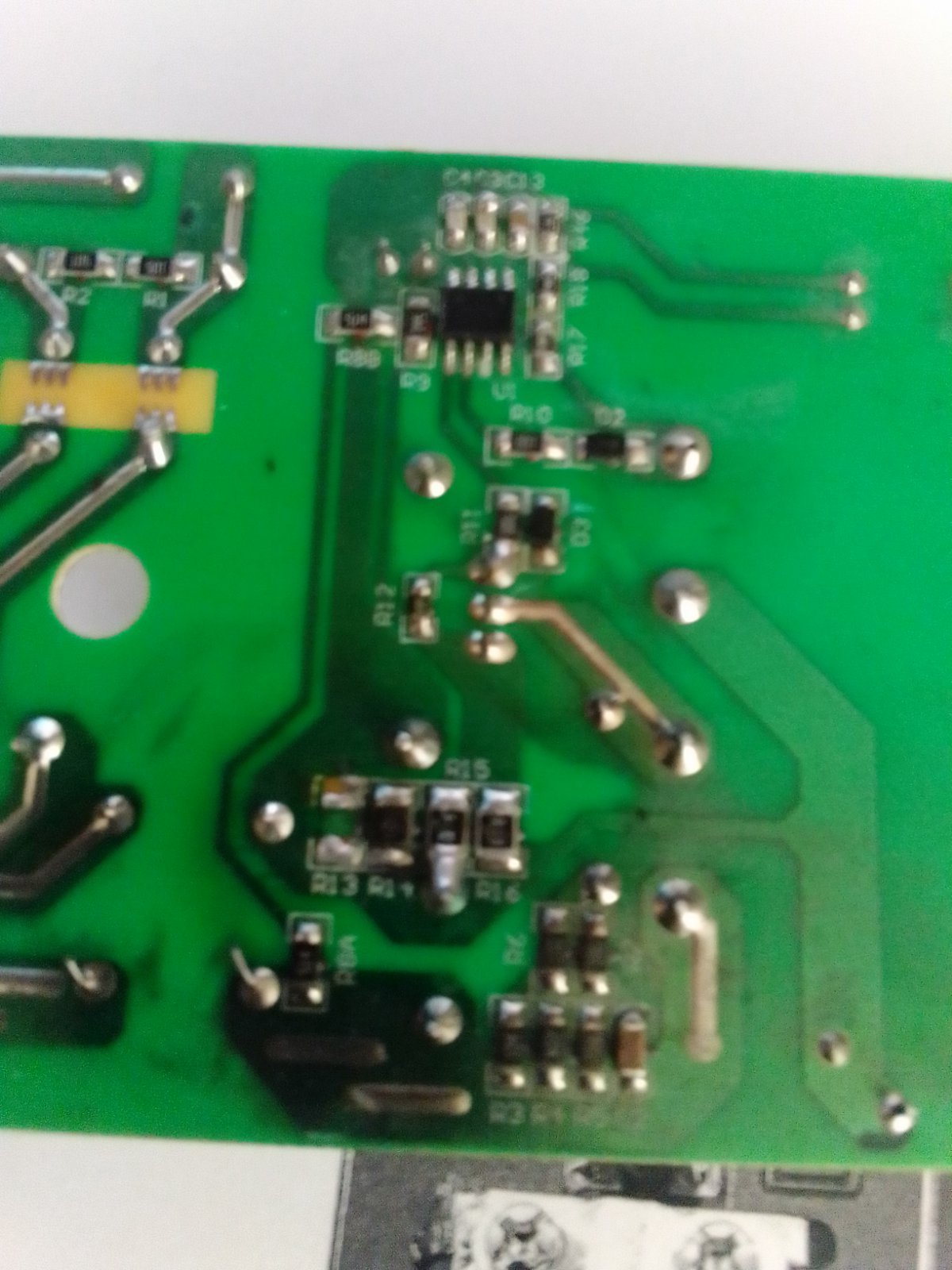

IC SA OZNAKOM U1 NA PCB-U

(424.46 KiB) Preuzeto 68 puta.

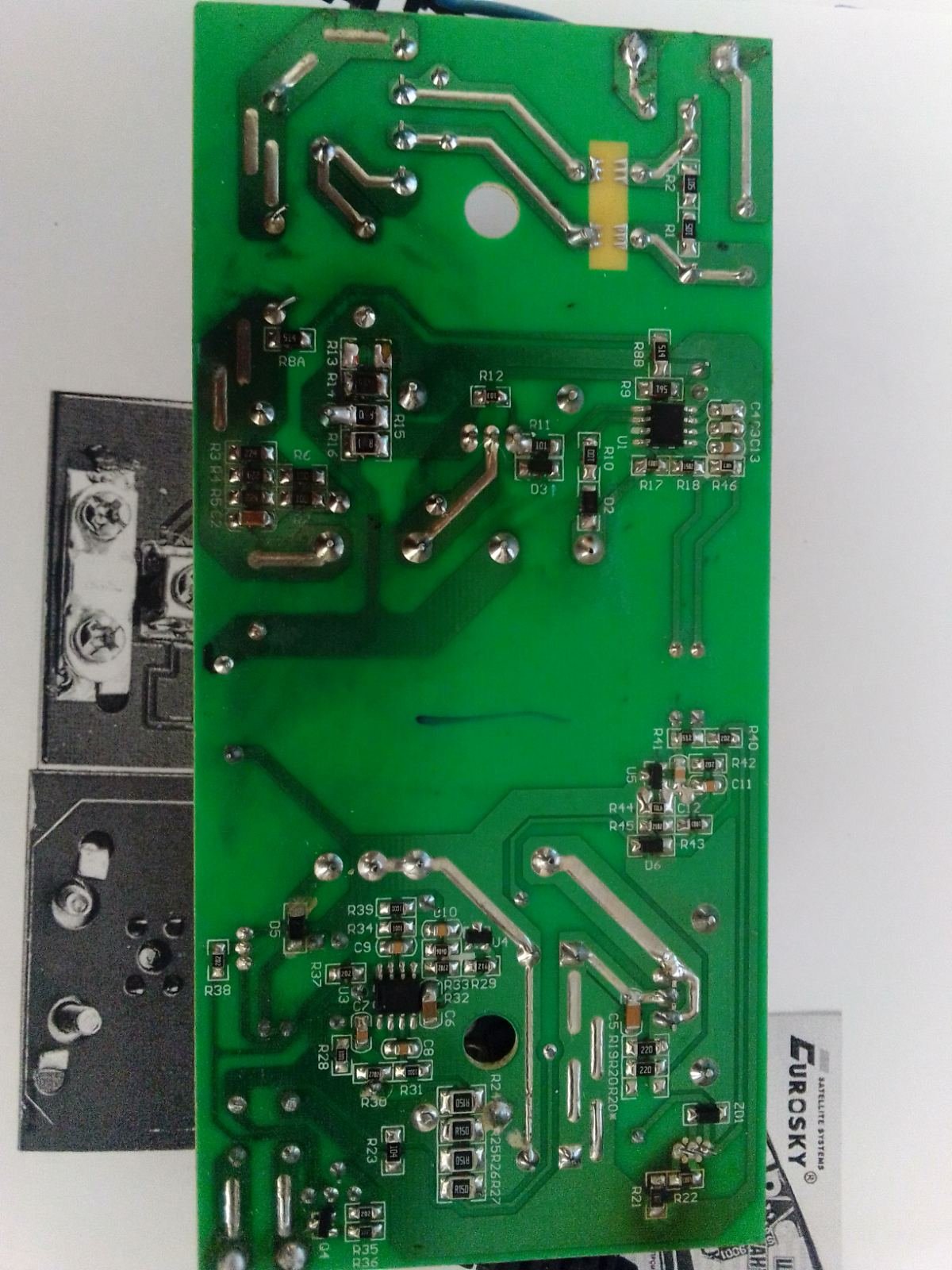

Dioda na mestu D3 ( sa oznakom T4 )
BAV16W/ 1N4148W
i MOSFET
0SG65R290F /1750C2F
Sva četiri otpornika su probijena id R13 do R 16 .
pa cu se potriditi da nadjem vrednotsti.
pa idemo dalje.

[MioDrag nikolic]

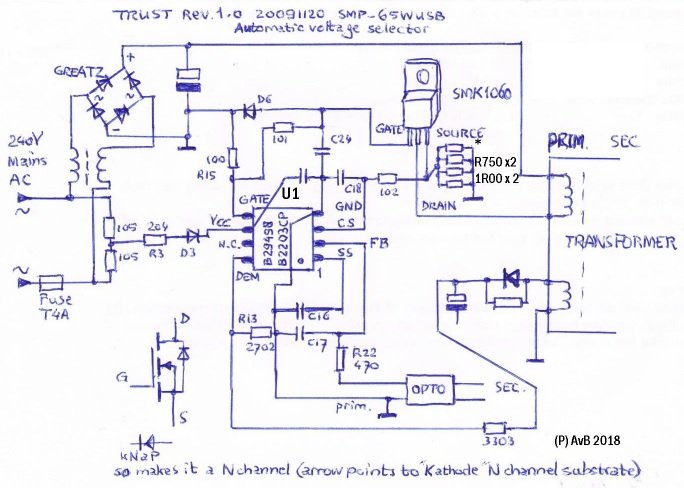

Evo pronasao,
samo jos da zamenim delove i da probam, pa se javljam.

hvala na sugestijama svima

[alexa_pg]

Svaka čast za trud. Dalje ne bi trebalo da bude problema.
