Led osvetljenje

Post napisao basti » 30 svi 2008, 10:11

Treba mi sema neke sto jednostavnije elektronke led osvetljenja (bele led diode) na 220v il sa trafo-om ,da bi u klasicnu plafonjeru ubudzio potreban broj led dioda da bi imao priblizno osvetljenje sijalice od 100w.Naso sam gomilu semica na elektrodi sve na poljskom nista ne razumem hehehe... :roll:

-isto tako, savete ,dal je neko vec nesto pravio,gde kupiti diode po najnizoj ceni....?
PC EXPERT

Avatar
bogoslav
gx
gx
Postovi: 1046
Pridružen: 10 Dec 2006, 01:41
Location: Nikšić
Phone number: 0038268000267
Specialty: tv-multimedia
Lokacija: niksic

Re: Led osvetljenje

Post napisao bogoslav » 30 svi 2008, 15:46

Prvo nađeš karakteristike za tu diodu.Potrebno ti je da znaš na koji napon radi i koliko struje vuče.Napraviš klasični ispravljač za 220V (grec i kond.).Jednosmjerni napon ,koji treba da bude oko 300V ,podijeliš sa naponom jedne diode da bi vidio koliko možeš staviti dioda (naravno, redno vezanih).Sada ,pomoću poznatih formula,odrediš koliki otpor treba da staviš da bi ograničio struju.Na ovaj način sam pravio reklame od led dioda tako da je 100% provjereno.

basti
_
_
Postovi: 94
Pridružen: 24 svi 2007, 14:09
Lokacija: NS PC service & repair

Re: Led osvetljenje

Post napisao basti » 30 svi 2008, 17:20

Hvala kolega al sve to ja vec znam :)
Meni treba neka isprobana varijanta ,znaci neko ko je vec to pravio,koliki broj dioda treba bi dao osvetljenje priblizno 100 watnoj sijalici,znam i to moze da se proracuna.....Napisah da sam naso seme direktno na 220v znaci bez trafoa,za 14 dioda...al neznam kako to svetil uzivo.... lolzi .NE bih da eksperimentishem ,treba mi gotovo resenje na izvolte
:tooo:

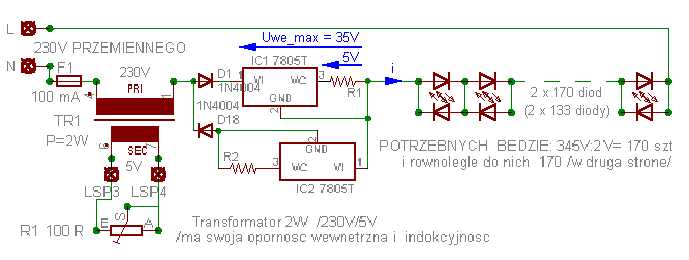

evo da dodam dve semice koje sam naso .......
Prilog
sema 1
PC EXPERT

basti
_
_
Postovi: 94
Pridružen: 24 svi 2007, 14:09
Lokacija: NS PC service & repair

Re: Led osvetljenje

Post napisao basti » 30 svi 2008, 17:32

evo jos jedna sa trafom
Prilog
PC EXPERT

Avatar
buzdumra
gxu
gxu
Postovi: 6607
Pridružen: 22 Okt 2006, 20:14
Location: srbija

Re: Led osvetljenje

Post napisao buzdumra » 30 svi 2008, 21:06

imam kinesku bateriju i neke ledice svetle jace neke slabije a uzimao sam ledice smd u kometu sve isto svetle istom jacinom samo sto ovih 10kom kosta kao 4 baterije :shock:
proradijo mi net zahvaljujuci fanzi

Avatar
Stolle
Site Admin
Site Admin
Postovi: 25357
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: Led osvetljenje

Post napisao Stolle » 30 svi 2008, 21:18

Proko ima takvu lampu,pogledaj ovde:
http://www.fanzo.org/forum/viewtopic.php?p=40841#p40841
"29 poslednjih dana u mesecu je najteže"

basti
_
_
Postovi: 94
Pridružen: 24 svi 2007, 14:09
Lokacija: NS PC service & repair

Re: Led osvetljenje

Post napisao basti » 30 svi 2008, 21:50

zato ja to hocu da nabudzim u plafonjere za stan,jer u plafonjere stanu 2x 80 w sijalice koje daju ok svetlo al i preveliku toplotu a i potrosnju ....a i crkavaju samo tako

e sada postoje ledIce koje daju svetlost sa odredjenim uglom i intezitetom...mada kazu da dosta pomaze ako se prevuku preko finog smirg papira al se onda itezitet svetla malko smanji al se ugao osvetljenja poveca :)
zato i pitam jer neko pravio nesto slicno da bi resio to sa najboljim resenjem :)
PC EXPERT

Avatar
SaleSk
___
___
Postovi: 933
Pridružen: 04 Nov 2006, 21:08
Location: Skopje
Warranty service: Siemens, Konica Minolta, Kodak, B Braun, Dade Behring, Johnson & Johnson, Drew, TerumoBCT
Kontakt:

Re: Led osvetljenje

Post napisao SaleSk » 03 Jun 2008, 07:54

Sta se bre mucis....Imas da kupis gotove sijalice...samo nastrafis u fasonku i picis....
Kod nas ima da se kupe cak i na pijacu....
Zar vredi da se mucis i da eksperimentises za 10 evra???i nikad neces da ga napravish kao ovi ovde..
Uvek ce neka zica da ti visi..A kuciste???
Ne isplati ti se mucenje...
Pozdrav...
Dusevni bolesnik nikada ne napada bez razloga. U tome se razlikuje od normalnih ljudi.

Avatar
rubin_miki
Preminuo
Postovi: 5297
Pridružen: 13 Avg 2006, 00:22
Location: Prilep Makedonija
Kontakt:

Re: Led osvetljenje

Post napisao rubin_miki » 04 Jun 2008, 02:26

a sto ne mogu ja nigde da nadjem takve Sale, ajd uslikaj jednu da vidim?????
pijaca...hmmm..... :?
ce da izadjem na televizor,a????
http://www.macedonium.org/makedonija.swf

Avatar
fanzo
Site Admin
Site Admin
Postovi: 20593
Pridružen: 02 Avg 2006, 06:41
Location: Bački Petrovac, Srbija
Phone number: 0038121781575
Specialty: tv-multimedia
Lokacija: Bački Petrovac
Kontakt:

Re: Led osvetljenje

Post napisao fanzo » 04 Jun 2008, 03:00

Da, cena je oko 10€ po prodavnicama od renomiranih proizvođača, dok je na pijacama oko 5€ ali kao i ostalo po pijacama..sumnjivog kvaliteta.
Halogeni je snop oko 35°, dok je kod LED mnogo manji, otud i kod Proke toliko velika lampa.

slika
Svakodnevno usavršavanje je bolje od zakasnelog savršenstva

Avatar
Proko
gx
gx
Postovi: 462
Pridružen: 14 Avg 2006, 23:33
Location: http://proko.rs
Phone number: 38122310545

Re: Led osvetljenje

Post napisao Proko » 04 Jun 2008, 10:41

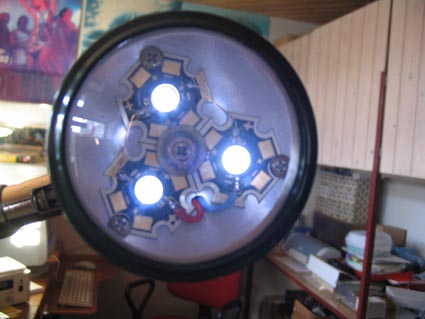

Nažalost, Led diode, koje se mogu kupiti kod nas, kao i gotove lampe (zamena za halogene), nisu dobrog kvaliteta. Previše se greju, i od sopstvene toplote pregorevaju. Ja sam stavio ventilator u lampu, i to se više ne događa. Ima ih 90 komada, i nisam uspeo da dobijem dovoljnu širinu osvetljenosti. Postoje LED 2,5W, sa uglom osvetljavanja 120 i više stepeni, ali su one prilično skupe. U drugom slučaju sam imao problem preširoke osvetljenosti, te sam stavio dodatno sočivo.
Prilog
Led svetiljka.jpg
Da se sa vernicima može argumentovano razgovarati, vernika ne bi ni bilo...

basti
_
_
Postovi: 94
Pridružen: 24 svi 2007, 14:09
Lokacija: NS PC service & repair

Re: Led osvetljenje

Post napisao basti » 05 Jun 2008, 00:25

Tacno tako podpuno se slazem stobom...prvo su skupe ..ja nisam nigde nasao za 10 eura a da ne svetli ko sveca :),zato i trazim neki budz ,za sto manje para a korisno
PC EXPERT

Avatar
SaleSk
___
___
Postovi: 933
Pridružen: 04 Nov 2006, 21:08
Location: Skopje
Warranty service: Siemens, Konica Minolta, Kodak, B Braun, Dade Behring, Johnson & Johnson, Drew, TerumoBCT
Kontakt:

Re: Led osvetljenje

Post napisao SaleSk » 07 Jun 2008, 09:45

fanzo je napisao:Da, cena je oko 10€ po prodavnicama od renomiranih proizvođača, dok je na pijacama oko 5€ ali kao i ostalo po pijacama..sumnjivog kvaliteta.
Halogeni je snop oko 35°, dok je kod LED mnogo manji, otud i kod Proke toliko velika lampa.

slika

Eto bes tako kao je Fanzo rekao...to su te sijalice....
Kada idem u komshiluku ako se setim ima da je uslikam na plafonu, ali to je to...
:lala:
Dusevni bolesnik nikada ne napada bez razloga. U tome se razlikuje od normalnih ljudi.

Avatar
rubin_miki
Preminuo
Postovi: 5297
Pridružen: 13 Avg 2006, 00:22
Location: Prilep Makedonija
Kontakt:

Re: Led osvetljenje

Post napisao rubin_miki » 07 Jun 2008, 11:58

lolzi stoji taman ova stranica otvorena, citam i gledam slike, ulazi moja zena kaze ijuuu, vidi, sta je ovo, ja sam sad kupovala obicne i vec posle kupnje videla ove sa LED lolzi ..e koliko su para, pitam je, kaze 2.5 evra...ali sam vec kupila ove druge, obicne..1 evro..ajd, sledeci put..... lolzi
eto vam ideje..za shverc-komerc via OHRID..... lolzi
ce da izadjem na televizor,a????
http://www.macedonium.org/makedonija.swf

Avatar
stojkePN
____
____
Postovi: 2422
Pridružen: 11 Feb 2007, 04:55
Location: Srbija-Paraćin

Re: Led osvetljenje

Post napisao stojkePN » 27 Jun 2008, 17:45

@Proko gde si kupio ove led sto su na lampi :?: Koliko si platio i kako ih napajas :?:

:pivopije:
Sto vise ucim sve vise vidim koliko neznam :plaz:

Avatar
Proko
gx
gx
Postovi: 462
Pridružen: 14 Avg 2006, 23:33
Location: http://proko.rs
Phone number: 38122310545

Re: Led osvetljenje

Post napisao Proko » 27 Jun 2008, 18:45

Kupio sam ih u RK Nikola Tesla, tada su bile oko 1500 Din, komad!
Napajanje ide sa konstantnom strujom, već prema snazi.
Ja sam kupio 2,5W, što na 3 V (njihov radni napon) iznosi 0,83 A. Tako idu 3 redno, i ostatak do 12 V se može nadomestiti sa otpornikom, mada je bolje staviti strujni ograničavač. Greju se dosta, tako da sam osim hladnjaka stavio i ventilator.
Na njima ne piše ništa, tako da sam umesto 2,5 W dobio od 1,5 W. Naravno, napajao sam ih kao da su od 2,5 W i rezultat se video za desetak dana; intenzitet svetlosti se prepolovio.
Imao sam veliko razumevanje direktora (šefa, šta god), koji mi je o njihovom trošku poslao druge, koje su valjda zaista 2,5 W.
Da se sa vernicima može argumentovano razgovarati, vernika ne bi ni bilo...

Avatar
stojkePN
____
____
Postovi: 2422
Pridružen: 11 Feb 2007, 04:55
Location: Srbija-Paraćin

Re: Led osvetljenje

Post napisao stojkePN » 27 Jun 2008, 19:04

Uh 4500-5000 dinara za lampu nije bas malo :shock:
Sto vise ucim sve vise vidim koliko neznam :plaz:

Avatar
Majstor Duja
____
____
Postovi: 4171
Pridružen: 23 Avg 2006, 17:29
Location: Novi Sad - centar
Warranty service: http://www.elektrocentar.com
Contact person: Goran Duic
Specialty: tv-multimedia

Re: Led osvetljenje

Post napisao Majstor Duja » 28 Jun 2008, 01:58

Proko je napisao:Kupio sam ih u RK Nikola Tesla, tada su bile oko 1500 Din, komad!
Napajanje ide sa konstantnom strujom, već prema snazi.
Ja sam kupio 2,5W, što na 3 V (njihov radni napon) iznosi 0,83 A. Tako idu 3 redno, i ostatak do 12 V se može nadomestiti sa otpornikom, mada je bolje staviti strujni ograničavač. ...
Imao sam veliko razumevanje direktora (šefa, šta god), koji mi je o njihovom trošku poslao druge, koje su valjda zaista 2,5 W.
...i ja sam slicno prosao kad sam ih uvezao direktno iz Kine, nisu ispunile ocekivano mada ono sto sam naucio jeste da mnogo
duze traju ako ih napajas preko SMPS i to recimo sa strujom od 1.5A ali sa duty cycle-om od 50%...i da, treba im poprilican hladnjak, nesto slicno kao za PIII procesor....poz
Rule #1 "Always stand for what you believe, even if it means standing alone."

Avatar
fanzo
Site Admin
Site Admin
Postovi: 20593
Pridružen: 02 Avg 2006, 06:41
Location: Bački Petrovac, Srbija
Phone number: 0038121781575
Specialty: tv-multimedia
Lokacija: Bački Petrovac
Kontakt:

Re: Led osvetljenje

Post napisao fanzo » 02 Jul 2008, 20:07

evo jedne kompletne dokumentacije >> http://home.comet.bg/datasheets/Voltage ... DK-131.pdf
Svakodnevno usavršavanje je bolje od zakasnelog savršenstva

Avatar
pitronix
_
_
Postovi: 18
Pridružen: 26 Jun 2008, 15:12
Location: Sarajevo
Specialty: computers
Lokacija: Sarajevo

Re: Led osvetljenje

Post napisao pitronix » 03 Jul 2008, 13:32

Ja sam ovo vrstu lampe pravio od dioda koje sam uzeo iz onih crijeva sto njima kite grad oko nove godine a crijevo je donirala jedna mnogo pjana poznanica kao poklon. Skinula ga sa bandere :tooo:
