ESR METAR - MAKEDONAC

[Stolle]

Probaj da izbaciš R26 150 oma. Kratkospoji ga i onda podesi .

[djuma]

U jednom trenutku sam sve podesio i ok je radilo. Krecem da spakujem sve u kućište i primetim da mi se odlemila Ge dioda, zalemim je a da nisam vadio bateriju i IC čip. Sklopim sve i ne radi Ispitam diodu i ok je. Zamenim opet mesta IC, ne radi. Napon na bateriji je 1.34V kad je sve uključeno.
Onda odlucim da ponovo napravim prvu plocicu, ne znam ni sam zasto. Rekoh redom idem nesto se odlemilo... I opet ne radi, smara me da pravim drugu na kasiranom pertinaksu. Drugu plocicu sam kontrolisao deluju lemovi ok.
Dal da pravim nove plocice toner transferom, dal da menjam IC....?

[alexa_pg]

Napon 1.34V je suvise mali da bi instrumenat radio. Iskreno, ne svidja mi se ni ta baterija koju koristiš. Ko će to da kupuje? Dešavalo mi se da zaboravim da ga isključim po nekoliko dana. Onda sam ugradio Li-Ion 18650 i sad sam miran. Zaboravio sam kad sam je zadnji put punio.

[Stolle]

Da, troši baterije. Ja stavljam dve alkalne AAA i zaboravim li ga dan i noć, možda malo više, odoše.

[djuma]

Baterija u radu ima 1.34V. A kad je izvadim ima 3.01V
Ma imam pakovanje od 10 komada. Samo sam hteo da proradi posle bih ubacio nesto bolje ako sam zadovoljan instrumentom.
Jel moguce da je IC crkako ako sam lemio pored njega?

[alexa_pg]

Probaj drugu bateriju. Sa 1.34V ne moze da radi

[miodrag popovic]

Treba da troši u radu 2,5mA.Znam da mi više troši LED dioda nego ESR,ukupno oko 5mA.Te najlošije dve AA baterije mogu komotno zaboraviti preko vikenda i da u ponedjeljak još radi.Pa spoji na dve obićne baterije i izmeri struju dobićeš dosta odgovora.Instrument radi korektno na napone od 2,8V do 3,5V po datoj shemi

[Stolle]

8mA je kod mene, sad sam izmerio. A možda se je i pogodilo da su baterije bile pri kraju, ali tako se je desilo.

[djuma]

Hvala svima na pomoci pri izradi ovog uređaja. Poslusao sam savet i na kraju sam ubacio bateriju od laptopa. Izbazdario sam skalu. Testirao sam ga sa novim kondezatorima uporedni test i sve super radi.
Mozda cu u buducnosti malo probati da povećam opseg od 0 do 1 ohm, teško je da se prati. Tu bih voleo da čujem iskustva da li je neko na orginaloj šemi menjao R10 i R16...

Sledeće bih pravio Blue Esr ili nesto slično sa digitalnim prikazom. Neki predlog???

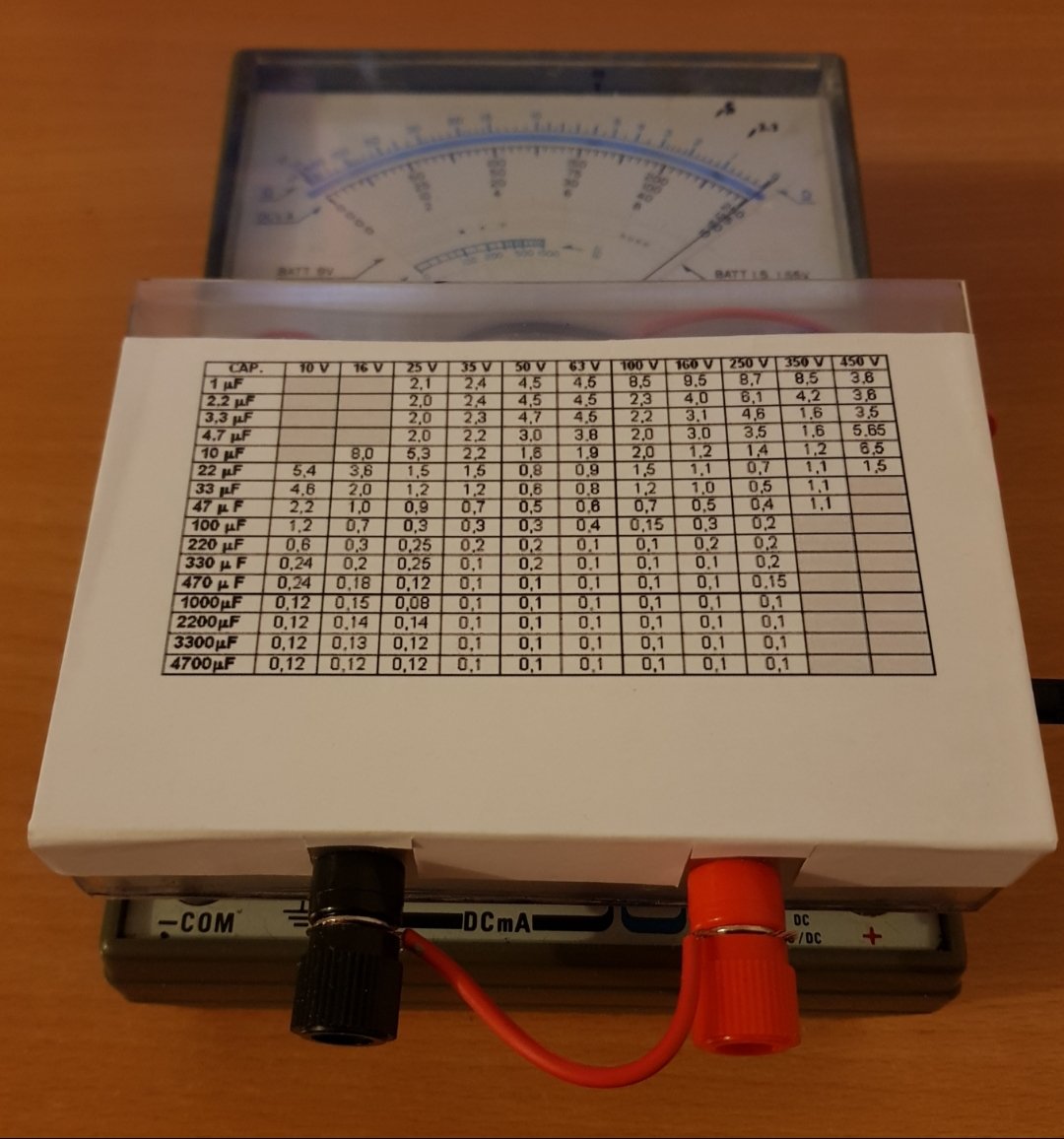

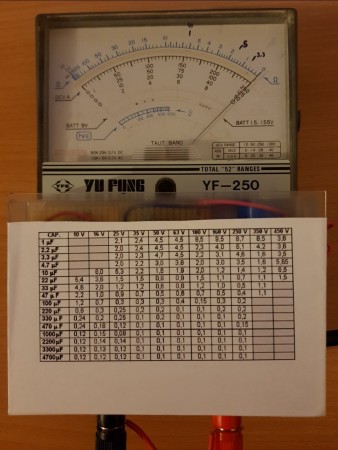

Hvala svima jos jednom, evo i slike.
