Pojačalo za slušalice klasa A

[Krajnc Karlo]

nešto što trenutno radim iz nekog starog elektora

mala slikica.jpg (27.02 KiB) Pregledano 6134 puta.

pcb.rar

(455.37 KiB) Preuzeto 219 puta.

pločice, samo fale tranzistori (i trimeri )

napajanje

samo da proberem i uparim sa sličnim pojačanjem,
bitno za prve ulazne, ostalo nije kritično

original pločice montirane na dodatni vitroplast
zbog montaže u odabranu kutiju

prednju i zadnju prvo radim za probu
na nekoj plastici iz iskustva, da ne bušim metalnu original,

nastaviće se

[fanzo]

Gde si nabavio tu kutiju?
I šta je ono ispod pločice napajanja? a stavio si ga u kutiju ..

[Krajnc Karlo]

kutija hammond 431623

Kod: Označi sve

http://www.hammondmfg.com/sinkbox.htm

bilo u kelco od 285mm, sad vidim da nema ta dužina

ispod napajanja je vitroplast još nemontiran

[fanzo]

skupo ko đavo..

[Krajnc Karlo]

ali leeepppooo

[Damiru]

Pa stavi i germanijumske tranzostore, kad već praviš staro pojačalo.

Šalim se, trebalo bi tu računati i prepravljati šemu...

[Krajnc Karlo]

elektor je stari
pojačalo će biti novo

[Majstor Duja]

Hm, a sta bi sa plocicama za Quad 405?

[Krajnc Karlo]

quad nije hitan pa me mrzi
:hmhm:

[Majstor Duja]

...sve je lako kad si mlad....

[Krajnc Karlo]

tamo u uputstvu piše da se koriste tantal elektroliti,
osim ako imate viška tantal polimer elektrolite
koji se sami popravljaju,
nema razloga da se stavljaju,
u studijskim konzolama koje sam popravljao i koje su
vrhunski kvalitetne, zvuk prolazi kroz obične low esr elkose.
pošto je ovde vrednost 2u2, nema razloga da ne stavim mkt blok,
ustvari razlog protiv je što ih nemam pa moram sutra da naručim

[Stolle]

Mislim da neće biti baš dobro. MKT "imaju" malo oštre visoke i srednje, barem to što sam (ne mnogo) ja radio i nisu mi se dopali. Tantal...to nije problem, ali kao sprežni, nisam nešto viđao, mada sam čitao da je bolje sa njima, treba opet testirati.
Mislim da bi sa dobrim elektrolitima ipak bilo bolje. Ne tehnički dobrim, nego sonično, što ipak moraš da probaš. Mogu i dva na red od 4,7µF, da napraviš bipolaran. Možda bi najbolje bilo sa uljnim kondenzatorima, ima toga jeftino na istoku (ruski), samo što nije odmah dostupno. Bilo je tavih u Junost crno belim TV-ima, po jedan, četvrtasti, ružan, zašrafljen na šasiji, ne pamtim koja beše vrednost.

[zozontv1]

Pa na šemi su i dati kao blokovi. Možda radije MKP nego MKT?

[Stolle]

Našao sam jedan. Ovaj nije od Junost-a.
Ako ćeš ipak MKT, imam nekoliko komada, mogu da ti pošaljem. ERO je u pitanju, MKT1822.

[Krajnc Karlo]

veći blok od celog pojačala
ili misliš da dovedem 220V na slušalice

ja ću ipak nešto manje


ps: preveliki blokovi

da ih vežem na žice pa negde pored ekrana

[Stolle]

Malo je 220V. Na koliko beše rade piezo? Taj gore kondenzator je još veći, možda 50X50mm. ako namontiraš na kutiju, taman da je hladi.
Da, u ponekim uređajima su stvarno ogromnih dimenzija. Drugar je kupio pojačalo domaće proizvodnje, da ne pominjem koje i posle nekog vremena rešio da ga pošalje na upgrade kod proizvođača. Između ostalog, zamenjeni su i kondenzatori, dva komada, zaboravio sam firmu. Pa, nisu manji od 70mm. I dao je malo više para za to.

[Krajnc Karlo]

pa ljudi malo preteruju za hifi
a prodavci trljaju ruke,
audio inžinjer je onaj koji ti snima ploče,
pa ih posle slušaš kući.
Još nisam sreo nekog hifi genija da radi u tonskom studiu.

[Stolle]

To je tačno. Ima, ali retko, kod specijalnih izdanja, neka su sjajno napravljena. Inženjeri (koji možda i nemaju sluha) u principu ne bi tebalo to da rade, ali... :-

[zozontv1]

Mislim da neće biti baš dobro. MKT "imaju" malo oštre visoke i srednje, barem to što sam (ne mnogo) ja radio i nisu mi se dopali ....

Jedan moj kolega, koji pravi za prodaju pretpojačala, se zaklinje da za spregu ne treba nikako koristiti blokove, već elkose, kaže nema basova.....
Nije mi previše blisko pameti, ali....

[Krajnc Karlo]

mikrofonski ulaz (najvažniji deo u studiu)

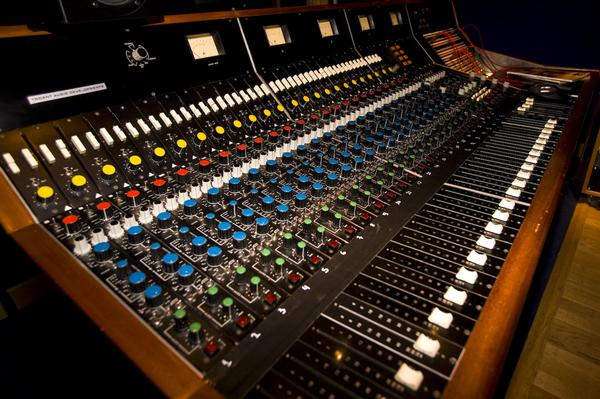

Trident B Range konzole

na ulazu su bili 2u2 tantali (oko 40 modula ukupno)
stavljao sam low esr elkose ( i menjao sve ostale elkose)

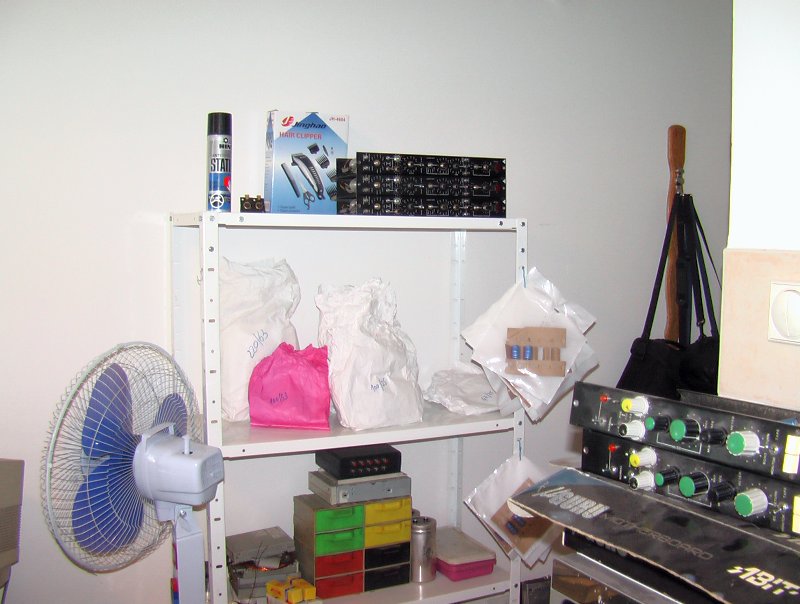

tu se vide kese sa elkosima

testiran svaki kanal i cela konzola sa analizerom

i radi ko fabrička
inače modul ima ocenu 10 od 10

Kod: Označi sve

http://en.audiofanzine.com/channel-strip/trident/B-range/user_reviews/r.30078.html

i prodaje se posebno za najmanje 1000 evra

Kod: Označi sve

http://www.vintageking.com/Trident-B-Range-Mic-Pre-3-Band-EQ-Racked-Pair-used?sc=19&category=473

(ovo bi moglo da legne u neku drugu temu ??? admini ???)
